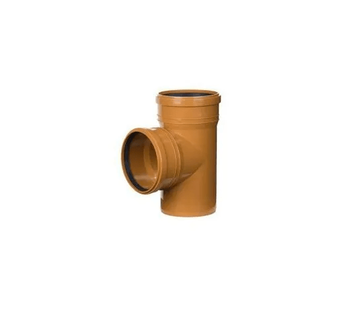

Trójniki kanalizacyjne zewnętrzne

Trójniki kanalizacyjne zewnętrzne – inżynieria podziemnych węzłów przepływowych

W projektowaniu grawitacyjnych systemów sanitarnych, trójnik jest fundamentalną kształtką umożliwiającą łączenie strumieni ścieków z różnych źródeł w jeden kolektor zbiorczy. W kontekście infrastruktury, jaką jest kanalizacja zewnętrzna, trójniki pełnią rolę znacznie bardziej wymagającą niż ich odpowiedniki wewnętrzne. Zakopane w gruncie na głębokości przemarzania, poddawane są ciągłym naprężeniom ściskającym pochodzącym od mas ziemnych oraz obciążeniom cyklicznym od ruchu pojazdów na powierzchni. Dlatego inżynierowie stawiają na twardy PVC-U o konstrukcji litej lub ze ścianką spienioną, który zapewnia sztywność obwodową i odporność na deformację (owalizację). Prawidłowo dobrany trójnik to gwarancja, że w punkcie połączenia nie dojdzie do turbulencji, które mogłyby prowadzić do wytrącania się osadów i powstawania zatorów tłuszczowych.

Hydraulika kątów: Dlaczego 45 stopni to standard w gruncie?

Najważniejszym parametrem technicznym przy wyborze trójnika do sieci zewnętrznej jest kąt nachylenia odgałęzienia. W inżynierii lądowej obowiązuje zasada "łagodnego włączania". Dlatego w poziomie, na głównych kolektorach, bezwzględnie stosuje się trójniki o kącie 45 stopni. Taka geometria sprawia, że strumień boczny wpada do głównego rurociągu zgodnie z kierunkiem przepływu, zachowując energię kinetyczną i wspomagając samooczyszczanie się rury.
Stosowanie w gruncie trójników 87 stopni (tzw. "prostych") na trasach poziomych jest błędem projektowym. Powoduje to gwałtowne zderzenie strumieni, wyhamowanie prędkości cieczy i odkładanie się frakcji stałych w narożniku, co jest prostą drogą do awarii. Trójniki 87 stopni w grupie produktów, jakimi są kształtki kanalizacyjne zewnętrzne, są zarezerwowane głównie do włączeń pionowych (np. studzienki przykanalika lub piony spustowe rynien), gdzie grawitacja wymusza spadek pionowy.

Trójniki redukcyjne – optymalizacja średnic

Często zachodzi potrzeba włączenia przyłącza domowego o mniejszej średnicy (np. 110 mm) do kolektora ulicznego o większej średnicy (np. 160 mm). W takim przypadku stosuje się trójniki redukcyjne. Są to monolityczne elementy, które eliminują konieczność stosowania osobnych zwężek, co zmniejsza ilość połączeń kielichowych i ryzyko rozszczelnienia.
Dzięki fabrycznemu wyprofilowaniu, trójnik redukcyjny zapewnia, że dno rury dopływowej jest odpowiednio spozycjonowane względem rury głównej, co zapobiega powstawaniu progów zatrzymujących nieczystości. Jest to kluczowe dla zachowania drożności, zwłaszcza gdy sieci kanalizacyjne pracują przy minimalnych spadkach i niewielkim napełnieniu.

Szczelność połączeń i odporność na korzenie

Każdy trójnik zewnętrzny wyposażony jest w kielichy z uszczelkami wargowymi z elastomeru. Jest to element krytyczny. Nieszczelność na trójniku pod ziemią grozi dwoma zjawiskami: eksfiltracją (wyciek ścieków do gruntu i skażenie wód podziemnych) oraz infiltracją (napływ wód gruntowych do rury).
To drugie zjawisko jest szczególnie niebezpieczne dla systemów biologicznych. Nadmiar czystej wody gruntowej może wypłukać florę bakteryjną z urządzeń, jakimi są przydomowe oczyszczalnie ścieków, zaburzając procesy gnilne. Ponadto, nieszczelne połączenie to zaproszenie dla korzeni drzew, które w poszukiwaniu wilgoci potrafią przerosnąć uszczelkę i całkowicie zablokować prześwit rury.

Trójnik jako punkt dostępowy

W nowoczesnych instalacjach trójniki pełnią często funkcję rewizyjną. Zamiast budować drogą studnię betonową, na trasie przykanalika montuje się trójnik 45 stopni skierowany ku górze, który przedłuża się rurą do poziomu terenu i zamyka korkiem lub deklem żeliwnym. Tworzy to tzw. czyszczak, umożliwiający wprowadzenie kamery inspekcyjnej lub węża WUKO.
Warto jednak pamiętać, że do pełnej obsługi serwisowej dedykowane są specjalistyczne rewizje kanalizacyjne zewnętrzne z zakręcaną pokrywą, które są bezpieczniejsze w obsłudze. Trójniki są również niezbędne przy budowie systemów odwodnienia, łącząc rury pełne z perforowanymi (drenaz), tworząc spójną sieć opaskową wokół fundamentów.

Integracja z wodami opadowymi i przemysłem

Trójniki są fundamentem rozdzielania lub ączenia strug wód opadowych. Kierują one deszczówkę z dachu do osadników, a następnie do rezerwuarów, którymi są zbiorniki na deszczówkę. W przypadku obiektów komercyjnych (parkingi, myjnie), trójniki pozwalają na stworzenie bypassów (obejść) lub rozgałęzień prowadzących do urządzeń podczyszczających, takich jak separatory i osadniki substancji ropopochodnych.
Wszystkie te elementy muszą być kompatybilne wymiarowo z głównymi magistralami, którymi są rury kanalizacyjne zewnętrzne, tworząc jednolity system klas SN4 lub SN8.
