Systemy mocujące – niewidzialny kręgosłup Twojej instalacji

Woda to ciężkie medium. Jeden metr bieżący rury o średnicy 100 mm wypełnionej wodą waży ponad 10 kilogramów. Dodając do tego wagę samej rury, warstwy izolacji oraz siły dynamiczne powstające podczas przepływu (skoki ciśnienia, uderzenia hydrauliczne), otrzymujemy potężne obciążenia. Niewłaściwie dobrane lub zbyt rzadko rozmieszczone systemy mocujące to najkrótsza droga do rozszczelnienia połączeń, pęknięć rur oraz uciążliwego hałasu (rezonansu) przenoszącego się na ściany budynku. Profesjonalna technika zamocowań to nie improwizacja z użyciem drutu czy taśmy perforowanej, lecz znormalizowany system oparty na solidnej fizyce i inżynierii materiałowej.

Obejmy do rur: Stal, Tworzywo i rola okładziny EPDM

Podstawowym elementem mocującym jest obejma (uchwyt rurowy).
Obejmy stalowe z gumą: To absolutny standard w profesjonalnych instalacjach grzewczych i wodociągowych. Wykonane z ocynkowanej taśmy stalowej, posiadają wewnątrz charakterystyczną, czarną wkładkę elastomerową (EPDM). Jej zadanie jest podwójne: chroni rurę przed uszkodzeniami mechanicznymi (zarysowaniem, które w przypadku rur miedzianych prowadzi do korozji wżerowej) oraz pełni funkcję izolatora akustycznego (zgodnie z normą DIN 4109), tłumiąc dźwięki przepływającej wody nawet o 15-18 decybeli.
Przyłącza gwintowane: Dobrej klasy obejmy posiadają przyspawane nakrętki dwugwintowe (tzw. przyłącze kombi M8/M10), co pozwala na elastyczny dobór prętów gwintowanych i śrub dwugwintowych w zależności od przewidywanego obciążenia rurociągu.

Fizyka instalacji: Punkty stałe i Punkty przesuwne

Kluczowym zagadnieniem w technice mocowań, szczególnie w przypadku rur z tworzyw sztucznych (PP, PEX) i miedzi przewodzących gorącą wodę, jest kompensacja wydłużeń termicznych. Rury pod wpływem ciepła wydłużają się (nawet o kilka centymetrów na odcinku 10 metrów). Jeśli zamocujemy je "na sztywno", siły te rozerwą rurę lub wyrwą kołki ze ściany.
1. Punkty Przesuwne (Ślizgowe): To obejmy, w których rura może swobodnie pracować wzdłuż swojej osi. Obejmę dokręca się tak, by wkładka EPDM nie zaciskała się z maksymalną siłą na rurze.
2. Punkty Stałe: To specjalne, masywne uchwyty (często spawane lub z kolcami wbijającymi się w rurę stalową), które nie pozwalają rurociągowi na żaden ruch. Wymuszają one skierowanie wydłużenia termicznego w stronę specjalnych kompensatorów (np. U-kształtnych lub mieszkowych). Poprawne rozmieszczenie punktów stałych i przesuwnych to sztuka, która odróżnia amatora od profesjonalisty.

Szyny montażowe (Profile) i Konsole

Gdy prowadzimy kilka rur równolegle (np. zasilanie i powrót C.O., woda zimna i ciepła), wiercenie osobnych otworów dla każdej obejmy jest nieefektywne i osłabia strop. Rozwiązaniem są szyny montażowe (tzw. profile Strut, np. 30x30 mm lub 41x41 mm).

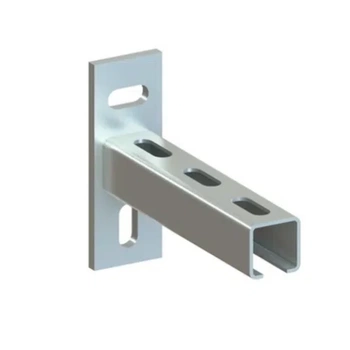

Szynę przykręca się do sufitu lub ściany w kilku punktach, a następnie wsuwa się do niej specjalne nakrętki ślizgowe (tzw. kowadełka). Do kowadełek wkręca się pręty gwintowane z obejmami. Taki system jest w 100% modułowy – pozwala na swobodne przesuwanie rur w poziomie, dodawanie nowych tras i tworzenie skomplikowanych konstrukcji nośnych w kotłowniach bez użycia spawarki. Konsole to z kolei gotowe odcinki szyn z przyspawaną stopą ścienną, idealne do prowadzenia ciężkich rur wzdłuż ścian szybów instalacyjnych.

Zabezpieczenie ciężkiej armatury

Należy pamiętać, że system rur to nie tylko same przewody, ale również potężna i ciężka armatura. Masywne, mosiężne lub żeliwne zawory odcinające (np. zasasuwy kołnierzowe) stanowią ogromne obciążenie punktowe. Podobnie działają zaawansowane, gabarytowe filtry do wody, wypełnione cieczą i wkładami. Urządzenia te nie mogą "wisieć" wyłącznie na rurach, gdyż doprowadziłoby to do odkształcenia rurociągu i wycieków na śrubunkach. Ciężka armatura wymaga zastosowania oddzielnych, dedykowanych podpór z profili montażowych lub uchwytów bezpośrednio pod korpusem urządzenia, aby całkowicie odciążyć naprężenia układu hydraulicznego.

Kołki, pręty i kotwy chemiczne

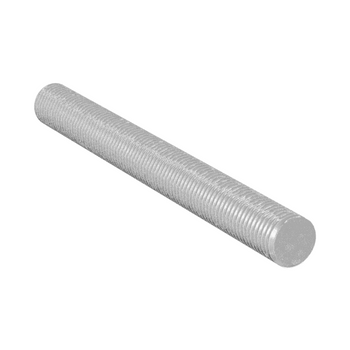

Cały system jest tak silny, jak jego najsłabsze ogniwo – a najczęściej jest nim mocowanie do ściany. Do lekkich rurek (np. PEX 16 mm) wystarczą standardowe kołki rozporowe z wkrętem dwugwintowym. Przy ciężkich rurach stalowych lub kanalizacji, stosuje się tuleje mosiężne, kotwy stalowe (do betonu zbrojonego) lub kotwy chemiczne. Te ostatnie polegają na wstrzyknięciu dwuskładnikowej żywicy do otworu (szczególnie w pustakach szczelinowych i porotermie), co po stwardnieniu tworzy wiązanie mocniejsze niż sama ściana i pozwala na bezpieczne wkręcenie pręta gwintowanego M8 lub M10.
