Zawory równoważące

Zawory równoważące – mistrzostwo hydraulicznej precyzji

Hydrauliczne zrównoważenie instalacji to jeden z najważniejszych, a zarazem najczęściej pomijanych etapów uruchamiania systemu grzewczego lub chłodniczego. Bez odpowiedniej regulacji, instalacja działa chaotycznie: grzejniki blisko kotła są gorące i szumią, a te na końcach pionów lub na poddaszu pozostają letnie. Zawory równoważące rozwiązują ten problem, wprowadzając sztuczny opór hydrauliczny w uprzywilejowanych obiegach. Dzięki temu woda jest "wypychana" do najdalszych punktów układu, zapewniając równomierny komfort cieplny we wszystkich pomieszczeniach. W dobie budownictwa energooszczędnego, jest to warunek konieczny do uzyskania niskich rachunków za ogrzewanie.

Statyczne czy Dynamiczne? Wybór technologii

W zależności od rodzaju instalacji i oczekiwanej precyzji, stosuje się dwa główne typy zaworów:

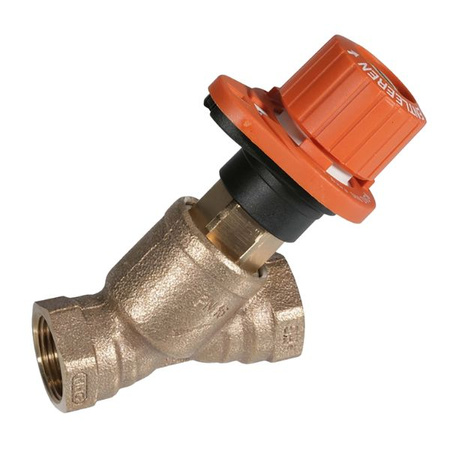

1. Zawory równoważące statyczne (STAD / Manualne):
To klasyczne rozwiązanie, często nazywane zaworami podpionowymi. Posiadają pokrętło z podziałką cyfrową, które pozwala na stałe ustawienie stopnia otwarcia (Kvs).
- Zasada działania: Działają jak precyzyjna kryza o regulowanej średnicy. Raz ustawione, stawiają stały opór.
- Zastosowanie: Instalacje o stałym przepływie (np. ładowanie zasobników, sprzęgła hydrauliczne, klimakonwektory 3-biegowe) lub jako prosta regulacja pionów w budynkach wielorodzinnych. Wyposażone są w króćce pomiarowe do podłączenia manometru różnicowego.
2. Zawory równoważące dynamiczne (PICV / Automatyczne):
To urządzenia typu "zainstaluj i zapomnij". Łączą w sobie funkcję zaworu regulacyjnego i regulatora różnicy ciśnień.
- Zasada działania: Wewnątrz znajduje się membrana, która reaguje na zmiany ciśnienia w instalacji (np. gdy sąsiedzi zakręcą grzejniki). Zawór automatycznie przymyka się lub otwiera, aby utrzymać stały przepływ lub stałe ciśnienie różnicowe ($\Delta p$) w obsługiwanym obiegu.
- Zastosowanie: Instalacje ze zmiennym przepływem, czyli wyposażone w głowice termostatyczne lub siłowniki. Eliminują hałas (gwizdy) w zaworach grzejnikowych.

Dlaczego to kluczowe dla Pomp Ciepła?

Nowoczesne powietrzne pompy ciepła pracują efektywnie (wysoki współczynnik COP) tylko wtedy, gdy różnica temperatur między zasilaniem a powrotem ($\Delta T$) jest ściśle określona (zazwyczaj 5-7°C).
Brak zrównoważenia powoduje, że woda zbyt szybko wraca do pompy (tzw. zwarcie hydrauliczne), co myli sterownik urządzenia. Pompa ciepła zaczyna "taktować" (często się włącza i wyłącza), co drastycznie skraca żywotność sprężarki i zwiększa zużycie prądu. Zastosowanie zaworów równoważących gwarantuje, że przez skraplacz pompy przepływa dokładnie tyle wody, ile wymaga producent.

Pomiary i regulacja

Profesjonalne zawory równoważące posiadają charakterystyczne króćce pomiarowe (nyple). Służą one do podłączenia elektronicznego urządzenia pomiarowego (komputera hydraulicznego). Instalator może dzięki nim zmierzyć rzeczywisty przepływ, spadek ciśnienia oraz temperaturę czynnika, a następnie skorygować nastawę zaworu zgodnie z projektem. To jedyny sposób, aby mieć 100% pewności, że instalacja działa poprawnie. Tego typu elementy znajdziesz często w dziale akcesoria do pomp ciepła i techniki grzewczej.

Miejsce montażu

Lokalizacja zaworów zależy od skali instalacji:
Na pionach: W budynkach wielorodzinnych montuje się je na powrocie każdego pionu oraz na głównym rozdzielaczu w węźle cieplnym.
Na gałęziach: W domach jednorodzinnych często stosuje się je przed rozdzielaczami ogrzewania podłogowego (jeśli są różnej wielkości) lub przy nagrzewnicach powietrza.
Przy źródle: Do zrównoważenia kaskady kotłów lub pomp ciepła.

Materiał i trwałość

Korpusy zaworów równoważących wykonuje się z materiałów odpornych na odcynkowanie (mosiądz DZR, brąz lub żeliwo sferoidalne dla dużych średnic). Głowice i grzyby regulacyjne są projektowane tak, aby uniknąć kawitacji (niszczenia materiału przez pęcherzyki pary przy dużych prędkościach przepływu). Dzięki temu zawory te są inwestycją na dziesięciolecia.
