Kolana kanalizacyjne zewnętrzne – inżynieria zmiany kierunku w gruncie

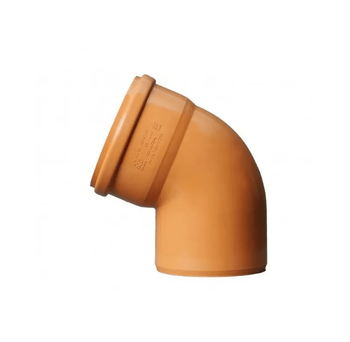

W projektowaniu podziemnej infrastruktury sanitarnej, geometria trasy rurociągu jest ściśle uzależniona od warunków terenowych i lokalizacji odbiorników ścieków. Kolana kanalizacyjne zewnętrzne to fundamentalne kształtki, które umożliwiają omijanie przeszkód, zmianę rzędnych terenu oraz wprowadzanie przyłączy do studzienek. W przeciwieństwie do instalacji wewnętrznych, systemy, jakimi są kanalizacja zewnętrzna, pracują pod znacznym obciążeniem statycznym (ciężar gruntu) i dynamicznym (ruch kołowy). Dlatego kolana te produkowane są z PVC-U w charakterystycznym kolorze pomarańczowym, co sygnalizuje ich podwyższoną sztywność obwodową i odporność na zgniatanie. Kluczem do długowieczności sieci jest jednak nie tylko materiał, ale przede wszystkim hydraulika przepływu, która w przypadku ścieków niosących zanieczyszczenia stałe, nie wybacza błędów projektowych w doborze kątów.

Złota zasada hydrauliki: Dlaczego unikać 90 stopni?

W inżynierii sanitarnej obowiązuje żelazna zasada dotycząca układania rurociągów w gruncie: należy unikać ostrych zmian kierunku. Kolano 87 stopni (potocznie zwane "90") jest dopuszczalne w instalacjach pionowych (np. przy włączeniu pionu deszczowego do poziomu), jednak na trasach poziomych stwarza ogromne ryzyko zatoru. Gwałtowne wyhamowanie strugi ścieków powoduje wytrącanie się osadów i blokowanie przepływu.
Dlatego profesjonalne sieci kanalizacyjne projektuje się z wykorzystaniem łagodnych łuków. Zamiast jednego kolana 90 stopni, instalatorzy stosują dwa kolana 45 stopni oddzielone krótkim odcinkiem prostym (tzw. "półmetrówką"). Taki układ zmniejsza opory miejscowe, ułatwia samooczyszczanie się rury i umożliwia bezproblemowe wprowadzenie kamery inspekcyjnej lub węża ciśnieniowego WUKO w razie awarii.

Typologia kątów i zastosowania

Producenci oferują szeroki wachlarz kątów, aby umożliwić precyzyjne dopasowanie instalacji. Kolana 15 i 30 stopni służą do delikatnych korekt trasy i omijania kolizji z inną infrastrukturą (np. kablami energetycznymi). Kolana 45 stopni są standardem przy zmianach kierunku i łączeniu odcinków z elementami takimi jak trójniki kanalizacyjne zewnętrzne (trójnik 45 + kolano 45 daje kąt prosty z łagodnym napływem).
Z kolei kolana 67 stopni znajdują zastosowanie przy podłączeniach przykanalików o dużym spadku. Wszystkie te elementy, będące częścią grupy kształtki kanalizacyjne zewnętrzne, muszą być montowane zgodnie z kierunkiem przepływu – kielich zawsze skierowany "pod prąd", aby krawędź rury wchodzącej nie stanowiła progu dla nieczystości.

Konstrukcja kielichowa i szczelność połączeń

Kolano kanalizacyjne posiada z jednej strony kielich z uszczelką, a z drugiej bosy koniec. Uszczelka wargowa z elastomeru (często z pierścieniem wzmacniającym) pełni podwójną rolę. Po pierwsze, zapewnia hermetyczność połączenia, chroniąc grunt przed skażeniem ściekami, a rurę przed infiltracją wód gruntowych.
Po drugie, połączenie to jest elastyczne. Rury kanalizacyjne zewnętrzne i kształtki w gruncie podlegają ruchom termicznym oraz osiadaniu ziemi. Sztywne połączenie klejone mogłoby pęknąć. Kielich z uszczelką pozwala na niewielkie odchylenia kątowe i wzdłużne bez utraty szczelności. Jest to kluczowe w miejscach newralgicznych, np. przy wejściu rury do sztywnych konstrukcji betonowych, jakimi są fundamenty lub studnie.

Integracja z systemami retencji i oczyszczania

Kolana zewnętrzne są niezbędne w systemach zagospodarowania wód opadowych i ścieków bytowych. Kierują one wodę z rur spustowych do osadników, a następnie do rezerwuarów, którymi są zbiorniki na deszczówkę. W przypadku braku kanalizacji miejskiej, odpowiednio dobrane kolana (łagodne łuki) są kluczowe na dopływie do osadnika gnilnego, będącego sercem układu jakim są przydomowe oczyszczalnie ścieków.
Zbyt ostry kąt na wejściu do zbiornika może powodować turbulencje zaburzające proces sedymentacji. Podobnie w systemach odwodnienia – kolana łączą rury pełne z perforowanymi (drenaz), umożliwiając wyprowadzenie wody z opaski wokół domu do studzienek zbiorczych.

Dostęp serwisowy – rewizje na załamaniach

Zgodnie z dobrą praktyką inżynierską, każde istotne załamanie trasy rurociągu (powyżej 45 stopni) powinno być dostępne do inspekcji. Jeśli zmiana kierunku następuje w studzience, kolana zastępuje się odpowiednio wyprofilowaną kinetą. Jeśli załamanie jest w gruncie, tuż za kolanem (lub zamiast niego) warto zamontować rewizje kanalizacyjne zewnętrzne. Umożliwiają one wprowadzenie sprzętu czyszczącego w obu kierunkach.
W instalacjach przemysłowych i parkingowych, kolana kierują ścieki do urządzeń podczyszczających, jakimi są separatory i osadniki, chroniąc środowisko naturalne przed substancjami ropopochodnymi. W każdym z tych zastosowań jakość PVC-U i precyzja wykonania kształtki decydują o szczelności całego systemu.
