Wymiennik płytowy – klucz do bezpiecznej integracji systemów

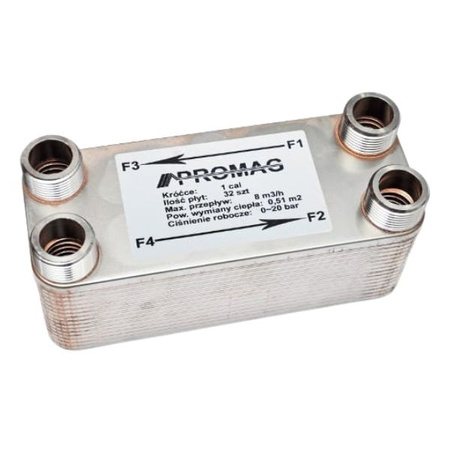

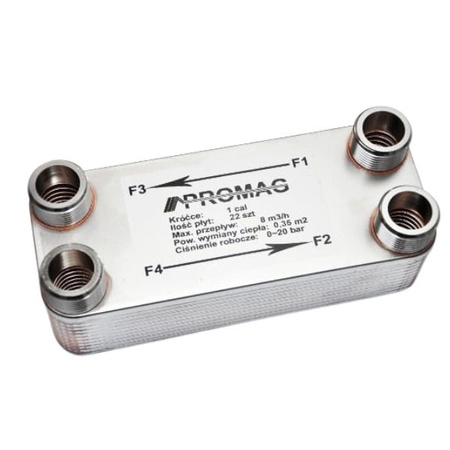

Wymiennik ciepła to urządzenie, które umożliwia przekazywanie energii cieplnej między dwoma oddzielnymi obiegami cieczy, bez ich mieszania się. W nowoczesnym budownictwie jest to element niezbędny, gdy chcemy połączyć ze sobą urządzenia pracujące w różnych warunkach ciśnieniowych lub na różnych mediach (np. woda kotłowa i roztwór glikolu). Najpopularniejszym rozwiązaniem w domowych kotłowniach są lutowane płytowe wymienniki ciepła. Składają się one z pakietu karbowanych płyt ze stali nierdzewnej (zazwyczaj 316L), połączonych twardym lutem miedzianym. Taka konstrukcja zapewnia ogromną powierzchnię wymiany ciepła przy zachowaniu kompaktowych rozmiarów urządzenia.

Zastosowanie nr 1: Kominek z płaszczem wodnym i kocioł gazowy

To najczęstszy scenariusz w Polsce. Przepisy wymagają, aby kominki i kotły na paliwa stałe pracowały w bezpiecznym układzie otwartym (z naczyniem przelewowym), który chroni przed wzrostem ciśnienia. Z kolei nowoczesne kotły gazowe i grzejniki muszą pracować w układzie zamkniętym (pod ciśnieniem), aby uniknąć korozji. Wymiennik płytowy stanowi tutaj "barierę bezpieczeństwa" – fizycznie oddziela te dwa układy, przekazując jednocześnie ciepło z kominka na instalację domową. Dzięki temu awaria lub zagotowanie wody w kominku nie zagraża drogiej instalacji gazowej.

Zastosowanie nr 2: Separacja ogrzewania podłogowego

W starym budownictwie, gdzie dominują grzejniki wysokotemperaturowe, a inwestor chce dołożyć ogrzewanie podłogowe w jednym pomieszczeniu (np. łazience lub kuchni), wymiennik ciepła pełni funkcję ochronną. Separuje on delikatne rury PEX w podłodze od starej, często zanieczyszczonej instalacji stalowej. Dodatkowo, w systemach zasilanych glikolem (np. podjazdy przeciwoblodzeniowe lub domki letniskowe), wymiennik pozwala oddzielić drogi glikol od taniej wody w reszcie instalacji.

Jak poprawnie dobrać wymiennik? (Nie patrz tylko na kW!)

Największym błędem przy zakupie jest sugerowanie się wyłącznie mocą nominalną w kW podaną w nazwie produktu (np. "Wymiennik 30 kW"). Ta wartość jest osiągalna tylko w specyficznych, wysokich parametrach przemysłowych. W domowej instalacji C.O. należy patrzeć na powierzchnię wymiany płyt (podawaną w m²).

• Dla podłogówki (niskie temperatury): Przelicznik jest bardziej wymagający. Należy przyjąć dużą powierzchnię płyt, aby uzyskać małą różnicę temperatur (tzw. mały approach). Zbyt mały wymiennik spowoduje, że mimo gorącego kotła, podłoga będzie letnia.
• Dla kominków i kotłów: Należy uwzględnić opory przepływu. Im więcej płyt, tym mniejszy opór hydrauliczny, co jest zdrowsze dla pomp obiegowych.

Wymiennik a inne elementy kotłowni

Warto pamiętać, że wymiennik ciepła to nie to samo co sprzęgło hydrauliczne. Sprzęgło miesza strumienie wody w jednym układzie ciśnieniowym, natomiast wymiennik fizycznie je rozdziela (tworzy dwa układy ciśnieniowe). Oznacza to, że po obu stronach wymiennika muszą znajdować się osobne pompy obiegowe oraz grupy bezpieczeństwa (naczynia przeponowe, zawory bezpieczeństwa).

W instalacjach z pompą ciepła funkcję wymiennika często przejmuje wężownica wewnątrz zbiornika. Jeśli jednak podłączamy pompę ciepła Monoblok napełnioną glikolem do instalacji wodnej, zewnętrzny wymiennik płytowy jest koniecznością. Alternatywą dla magazynowania energii z wymiennika są bufory ciepła, które stabilizują pracę układu i wydłużają cykle grzewcze.

Eksploatacja i konserwacja

Płytowe wymienniki ciepła są wrażliwe na jakość wody. Kamień kotłowy i osady mogą z czasem zatkać wąskie kanaliki między płytami, drastycznie obniżając sprawność wymiany ciepła. Dlatego przed każdym wymiennikiem obowiązkowo należy montować filtry siatkowe (osadniki). W przypadku wody użytkowej (podgrzewanie C.W.U. przepływowo), lepszym rozwiązaniem niż mały wymiennik płytowy są zbiorniki na wodę C.W.U. z dużą wężownicą, które są mniej podatne na zarastanie kamieniem.
