Naczynie wzbiorcze – strażnik praw fizyki w Twoim domu

Woda jest żywiołem, który pod wpływem temperatury zmienia swoją objętość, ale jest niemal nieściśliwa. To fizyczne zjawisko, znane jako rozszerzalność cieplna, stanowi fundamentalne wyzwanie dla każdego zamkniętego systemu hydraulicznego. Gdy podgrzewamy wodę w instalacji centralnego ogrzewania od 10°C do 70°C, zwiększa ona swoją objętość o około 2-3%. W instalacji o pojemności 200 litrów oznacza to "przyrost" około 5-6 litrów wody. W układzie zamkniętym ta dodatkowa ciecz nie ma gdzie się podziać. Bez elementu kompensującego, ciśnienie w rurach wzrosłoby gwałtownie, prowadząc do rozerwania grzejników, uszkodzenia wymiennika w kotle lub zadziałania zaworu bezpieczeństwa. Naczynia wzbiorcze (nazywane też przeponowymi lub wyrównawczymi) rozwiązują ten problem. Są to stalowe zbiorniki, które działają jak elastyczny bufor, przejmując nadmiar cieczy i oddając go z powrotem do układu, gdy woda ostygnie. Stanowią one kluczowy element szerszej kategorii stabilizacja ciśnienia.

Budowa i zasada działania: Gazowa poduszka bezpieczeństwa

Współczesne naczynia wzbiorcze to konstrukcje przeponowe. Wewnątrz stalowego korpusu znajduje się elastyczna membrana (przepona), wykonana z wysokiej jakości gumy (EPDM lub Butylu), która dzieli wnętrze na dwie hermetyczne przestrzenie: 1. **Część wodna:** Połączona z instalacją, do której wpływa woda. 2. **Część gazowa:** Wypełniona fabrycznie azotem pod określonym ciśnieniem (ciśnienie wstępne). Gdy woda w instalacji zwiększa objętość, wpływa do naczynia i napiera na membranę. Membrana odkształca się, sprężając gaz w drugiej komorze. Gaz, w przeciwieństwie do wody, jest ściśliwy, więc działa jak sprężyna lub amortyzator. Dzięki temu ciśnienie w instalacji rośnie tylko nieznacznie, pozostając w bezpiecznych granicach. Gdy instalacja stygnie, sprężony gaz wypycha wodę z powrotem do rur, utrzymując stałe nadciśnienie niezbędne do pracy pomp.

Rodzaje naczyń: Kolory mają znaczenie

Na rynku funkcjonuje system oznaczeń kolorystycznych, który ułatwia dobór urządzenia do konkretnego zastosowania. Nie są to produkty zamienne!

Naczynia do C.O. (Czerwone)

Przeznaczone są do instalacji grzewczych i chłodniczych. Ich wnętrze (część stalowa) ma kontakt z wodą "kotłową", która jest odtleniona i nieagresywna korozyjnie. * **Zastosowanie:** Kotły na paliwa stałe, kotły gazowe, instalacje grzejnikowe i podłogowe. * **Specyfika:** Membrana odporna na temperatury do 70-100°C (krótkotrwale), ciśnienie robocze zazwyczaj do 3-6 bar. Często występują w wersji płaskiej (do montażu wewnątrz kotłów) lub cylindrycznej.

Naczynia do C.W.U. (Białe lub Niebieskie)

Dedykowane do instalacji wody użytkowej (pitnej). Muszą spełniać rygorystyczne normy higieniczne (atest PZH). * **Zastosowanie:** Zasobniki ciepłej wody (bojlery), hydrofory, stacje podnoszenia ciśnienia. * **Konstrukcja:** Wnętrze naczynia jest zabezpieczone przed korozją (powłoki epoksydowe) lub stosuje się membrany workowe, w których woda w ogóle nie dotyka stalowych ścianek zbiornika. * **Parametry:** Przystosowane do wyższych ciśnień roboczych (8-10 bar), typowych dla sieci wodociągowej i współpracy z reduktorami ciśnienia.

Naczynia Solarne (Białe lub Szare)

Specjalistyczne naczynia do układów solarnych. Muszą być odporne na glikol oraz bardzo wysokie temperatury (nawet powyżej 130°C w stanie stagnacji kolektorów). Stosuje się w nich specjalne membrany o podwyższonej odporności termicznej.

Dobór naczynia – dlaczego "większe" znaczy "lepsze"?

Prawidłowy dobór pojemności naczynia wzbiorczego to zadanie inżynierskie, zależne od pojemności wodnej całej instalacji (zładu), temperatury maksymalnej oraz ciśnienia statycznego (wysokości budynku). Częstym błędem jest poleganie wyłącznie na małym naczyniu wbudowanym fabrycznie w kotły gazowe kondensacyjne (zazwyczaj 6-8 litrów). Jest ono wystarczające dla małego mieszkania, ale w domu jednorodzinnym z ogrzewaniem podłogowym (duża ilość wody w rurach) okazuje się za małe. Skutkuje to skokami ciśnienia i otwieraniem zaworu bezpieczeństwa. W przypadku pomp ciepła, które często współpracują z dużymi buforami ciepła, konieczne jest stosowanie zewnętrznych, dużych naczyń wzbiorczych (często 35-50 litrów), aby skompensować rozszerzalność tak dużej masy wody. Zasada jest prosta: naczynie nieco za duże nie szkodzi instalacji (pracuje stabilniej), naczynie za małe jest niebezpieczne i szybko ulega awarii.

Eksploatacja i serwis – o czym zapominamy?

Naczynie wzbiorcze nie jest urządzeniem bezobsługowym. Raz w roku, podczas przeglądu kotłowni, należy bezwzględnie skontrolować ciśnienie poduszki gazowej. Ważne: Pomiaru dokonujemy zawsze po hydraulicznym odłączeniu naczynia od instalacji i spuszczeniu z niego wody (brak ciśnienia po stronie wodnej). Tylko wtedy manometr podłączony do wentyla (typu samochodowego) pokaże prawdę. Jeśli gazu jest za mało, membrana naciąga się nadmiernie i może pęknąć, a naczynie wypełnia się wodą "pod korek", tracąc swoje właściwości kompensacyjne. Ciśnienie gazu powinno być ustawione na ok. 0,2 - 0,5 bara poniżej ciśnienia napełniania instalacji (startowego).

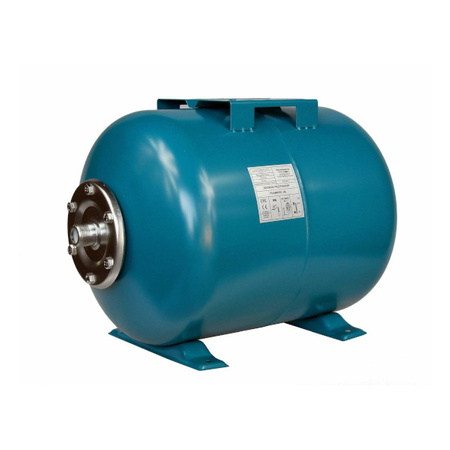

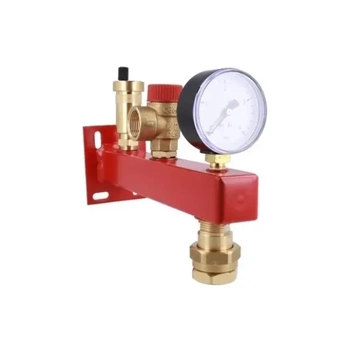

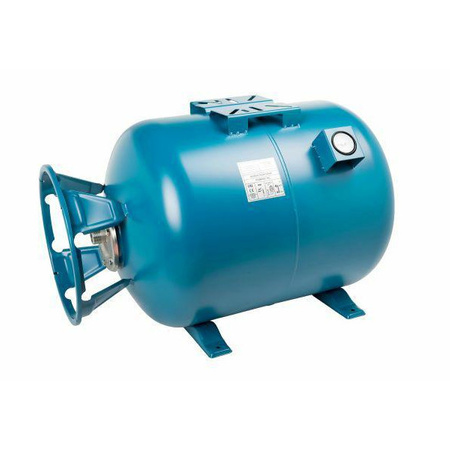

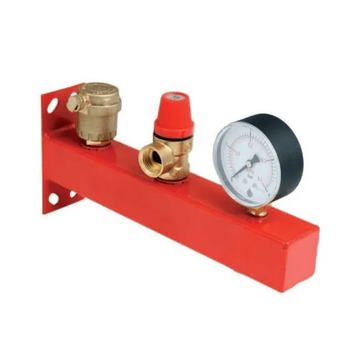

Grupy bezpieczeństwa

Zgodnie z przepisami, naczynie wzbiorcze musi być częścią tzw. grupy bezpieczeństwa, w skład której wchodzi również manometr i zawór bezpieczeństwa. Naczynie montuje się zazwyczaj na powrocie instalacji (niższa temperatura wydłuża żywotność membrany), przy użyciu szybkozłącza z zaworem rewizyjnym, co umożliwia jego serwisowanie bez spuszczania wody z całego domu.
