Przejścia PE-STAL – inżynieria łączenia dwóch światów materiałowych

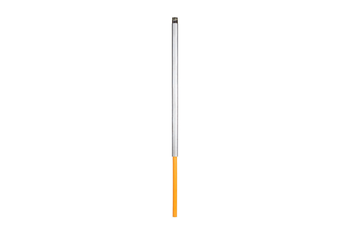

W nowoczesnym budownictwie sieciowym mamy do czynienia z dwoma dominującymi środowiskami. Pod ziemią, gdzie panuje wilgoć i agresywne prądy błądzące, bezkonkurencyjny jest polietylen (PE), całkowicie odporny na korozję. Jednak na powierzchni, gdzie instalacja narażona jest na promieniowanie UV (słońce), wysokie temperatury (pożar) oraz uszkodzenia mechaniczne, króluje stal. Aby połączyć te dwa odrębne systemy w spójne sieci i przyłącza gazowe, inżynierowie opracowali technologię przejść PE-STAL. Nie jest to zwykła złączka, lecz zaawansowany element konstrukcyjny, wytwarzany w warunkach fabrycznych, w którym rura stalowa zostaje trwale zintegrowana z rurą polietylenową. Połączenie to musi wytrzymać siły wyrywające znacznie przekraczające wytrzymałość samej rury PE, gwarantując absolutną hermetyczność przez dziesięciolecia eksploatacji.

Technologia połączenia nierozłącznego

Sercem przejścia jest strefa złącza. Ponieważ polietylenu nie da się przyspawać do stali, stosuje się metodę zaciskania na zimno. Rura stalowa posiada specjalnie wyprofilowaną końcówkę z rowkami (ryflowaniem). Na nią nasuwana jest rura PE. Całość zostaje zamknięta w tulei zaciskowej ze stali nierdzewnej lub aluminium i poddana potężnemu naciskowi prasy hydraulicznej. W wyniku tego procesu, polimer "wływa" w rowki stali, tworząc labiryntowe uszczelnienie mechaniczne.
Aby zapewnić szczelność gazową, wewnątrz złącza często stosuje się dodatkowe pierścienie uszczelniające z gumy NBR, odpornej na węglowodory. Tak wykonany element jest monolitem – nie da się go rozkręcić ani rozdzielić bez zniszczenia materiału. Jest to kluczowy wymóg, jaki stawia przed wykonawcami armatura gazowa dopuszczona do użytku w budownictwie użyteczności publicznej i mieszkaniowej.

Integracja z siecią podziemną – elektrooporowe fundamenty

Montaż przejścia PE-STAL rozpoczyna się w wykopie. Końcówka polietylenowa (zazwyczaj w kolorze żółtym dla gazu lub niebieskim dla wody) jest łączona z rurociągiem dosyłowym. Ponieważ prawo zabrania stosowania połączeń gwintowanych pod ziemią na gazie, jedyną dopuszczalną metodą jest użycie technologii fuzji. Instalatorzy wykorzystują tutaj kształtki elektrooporowe (mufy). Proces zgrzewania topi powierzchnię rury przejścia i wnętrze mufy, tworząc jednorodną strukturę na poziomie molekularnym. Dzięki temu, całe podziemne przyłącza gazowe od rurociągu głównego aż do fundamentu budynku są jedną, ciągłą rurą, niewrażliwą na ruchy gruntu czy korozję uszczelek.

Wyjście na powierzchnię i strefa redukcji

Stalowa część przejścia jest tym elementem, który fizycznie wychodzi z ziemi. Aby zabezpieczyć ją przed korozją na granicy faz (grunt-powietrze), producenci pokrywają ją grubą warstwą taśm antykorozyjnych klasy C50 lub powłokami bitumicznymi. Rura ta trafia bezpośrednio do punktu pomiarowego, jakim są wentylowane skrzynki gazowe. Wewnątrz szafki stalowy bosy koniec przejścia jest spawany lub gwintowany, aby podłączyć do niego zawór główny i reduktor.
To właśnie tutaj następuje kluczowa zmiana parametrów fizycznych medium. Wysokie lub średnie ciśnienie z sieci zostaje obniżone przez reduktory ciśnienia do bezpiecznego poziomu użytkowego (ok. 20 milibarów). Warto zauważyć, że choć w gazownictwie stosuje się reduktory gazowe, w instalacjach wodnych analogiczną rolę pełnią reduktory hydrauliczne, chroniące domową armaturę przed skokami ciśnienia z wodociągu.

Bezpieczeństwo odbiorników końcowych

Prawidłowo zamontowane przejście PE-STAL jest gwarantem, że paliwo bezpiecznie dotrze do kotłowni. Tam zasila ono nowoczesne, wysokosprawne kotły gazowe kondensacyjne. Urządzenia te, odzyskujące ciepło ze spalin, wymagają stabilnego ciśnienia i czystego paliwa. W instalacjach przygotowania ciepłej wody użytkowej (C.W.U.), gaz może zasilać również przepływowe ogrzewacze wody (junkersy). Aby cały ten system działał bezawaryjnie, niezbędna jest armatura odcinająca – mosiężne zawory kulowe z atestem gazowym, które pozwalają na serwisowanie urządzeń bez zamykania dopływu do całego budynku.

System naczyń połączonych – hydraulika i zabezpieczenia

Choć przejście PE-STAL dotyczy paliwa, jest ono częścią większego ekosystemu. Kocioł zasilany gazem podgrzewa wodę, która magazynowana jest przez zasobniki i wymienniki. Bezpieczeństwo tych zbiorników ciśnieniowych zapewniają zrzutowe zawory bezpieczeństwa, które otwierają się przy niebezpiecznym wzroście ciśnienia. Należy również pamiętać o ochronie samej sieci wodociągowej przed skażeniem wstecznym, stosując zawory zwrotne i antyskażeniowe. Wszystkie te elementy, choć pełnią różne funkcje, są zależne od niezawodnego dostarczenia paliwa, które umożliwia właśnie niepozorne, ale krytyczne przejście PE-STAL zakopane przy fundamencie Twojego domu.
