Grupy pompowe – standard nowoczesnej kotłowni

Czasy, gdy instalator ręcznie skręcał dziesiątki kształtek, śrubunków i zaworów na ścianie kotłowni, bezpowrotnie mijają. Współczesna inżynieria grzewcza stawia na prefabrykację i modułowość. Grupy pompowe to serce dystrybucji ciepła w budynku. Są to kompletne układy hydrauliczne, które odpowiadają za wymuszenie przepływu czynnika grzewczego i – w razie potrzeby – regulację jego temperatury. Wewnątrz estetycznej izolacji termicznej znajdują się kluczowe elementy: pompy (najczęściej elektroniczne), armatura odcinająca, pomiarowa (termometry na zasilaniu i powrocie) oraz zabezpieczająca (zawory zwrotne). Zastosowanie grup pompowych eliminuje ryzyko błędów montażowych, nieszczelności na łączeniach oraz gwarantuje minimalne straty ciepła w obrębie maszynowni.

Podział grup: Bezpośrednie vs. Z Mieszaczem

Wybór odpowiedniej grupy zależy od tego, jaki typ odbiornika ciepła ma ona zasilać.
Grupy bezpośrednie (bez mieszacza): W tych urządzeniach woda z kotła trafia bezpośrednio do instalacji bez zmiany temperatury.
- Zastosowanie: Zasilanie grzejników wysokotemperaturowych, nagrzewnic powietrza lub ładowanie zasobników ciepłej wody (gdzie stosuje się oddzielne pompy do wody użytkowej lub C.O. ładujące wężownicę).
Grupy mieszające (z zaworem trójdrogowym): Wyposażone są w by-pass i zawór, który miesza gorącą wodę z zasilania z chłodną wodą powracającą z instalacji.
- Zastosowanie: Niezbędne w obiegach niskotemperaturowych, takich jak ogrzewanie podłogowe czy ścienne, gdzie woda nie może przekroczyć 45-50°C, aby nie uszkodzić posadzki.

Rodzaje mieszania – Termostatyczne czy z Siłownikiem?

W grupach mieszających kluczową rolę odgrywa sposób sterowania zaworem trójdrogowym:

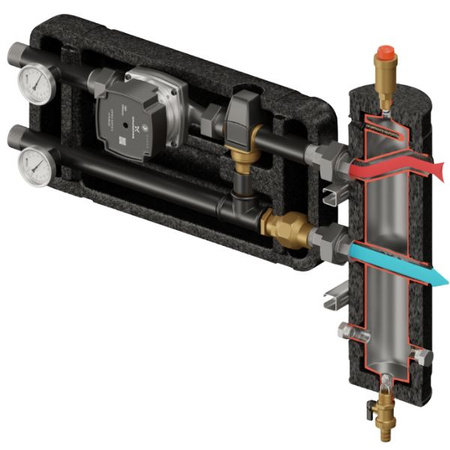

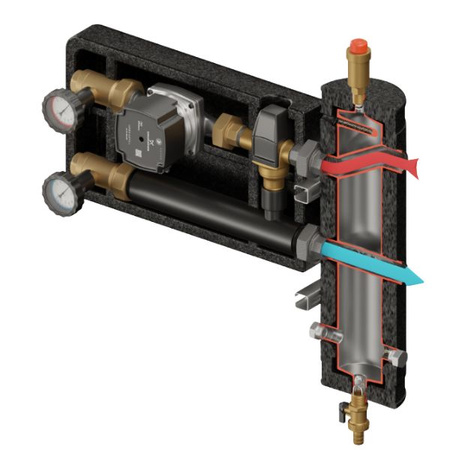

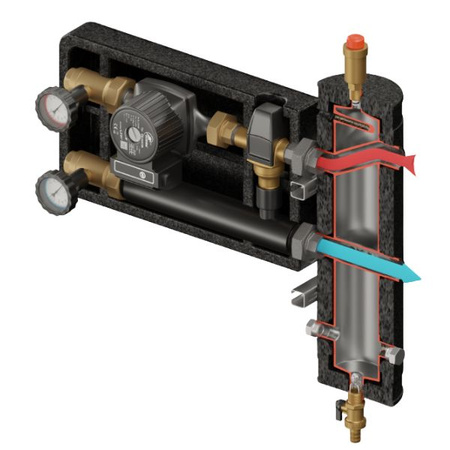

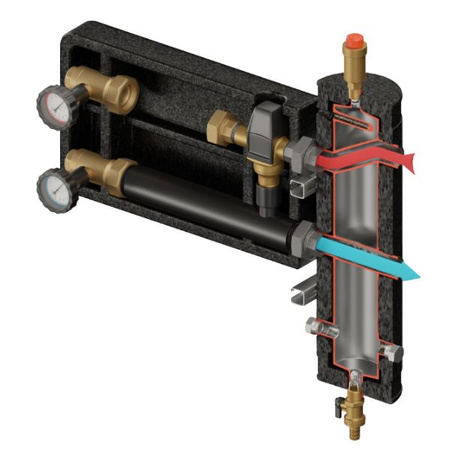

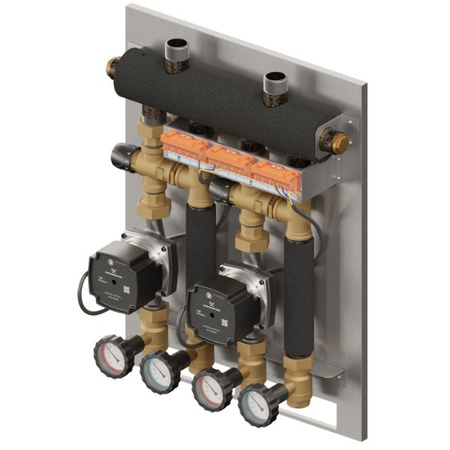

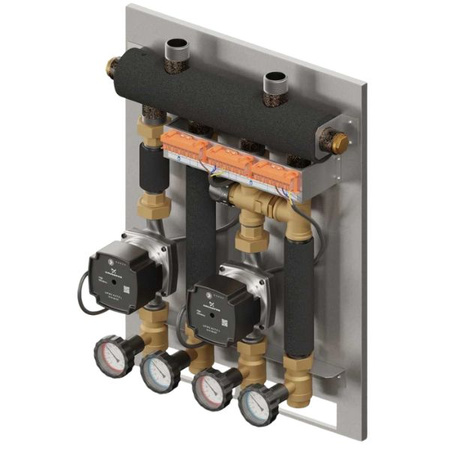

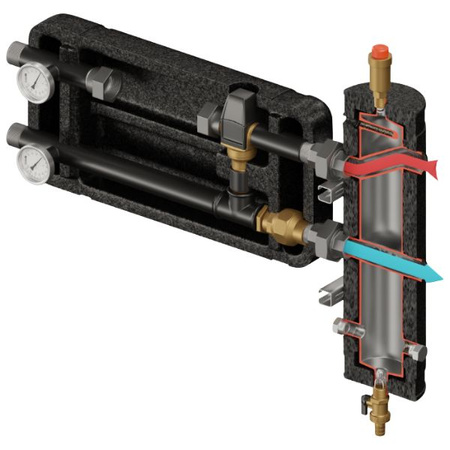

Mieszacz termostatyczny: Posiada pokrętło z kapilarą, na którym ręcznie ustawiamy stałą temperaturę wody (np. 35°C). Jest to rozwiązanie proste, niezawodne i niewymagające sterownika elektrycznego. Idealne do prostych układów podłogówki.

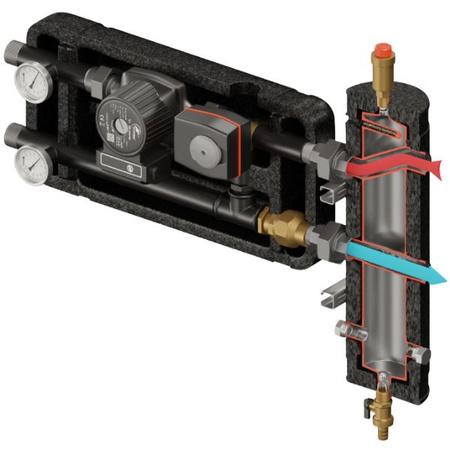

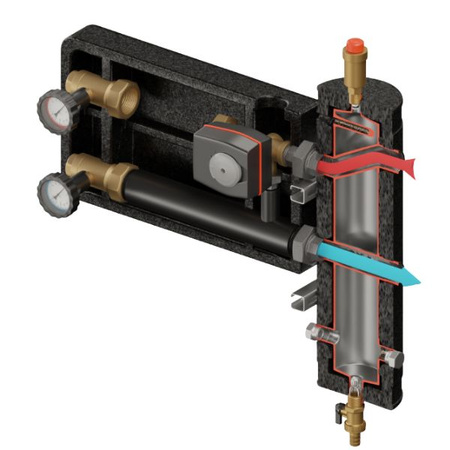

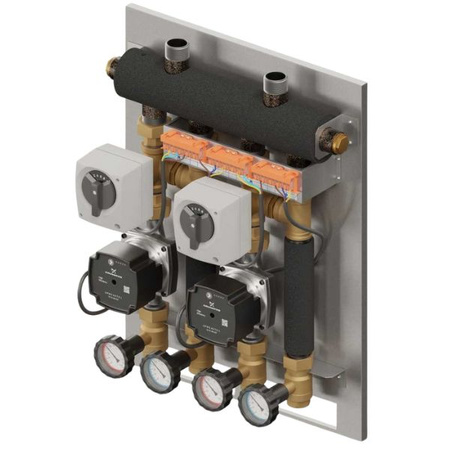

Mieszacz z siłownikiem (elektryczny): Zawór wyposażony jest w silnik (siłownik), który otwiera się i zamyka na sygnał ze sterownika pogodowego kotła. Pozwala to na dynamiczną zmianę temperatury wody w zależności od temperatury na zewnątrz (krzywa grzewcza). To rozwiązanie jest standardem w domach energooszczędnych.

Współpraca ze źródłami ciepła

Grupy pompowe są uniwersalne, ale ich rola zmienia się w zależności od generatora ciepła.
Kotły stałopalne: Tradycyjne kotły na paliwa stałe oraz kominki z płaszczem wodnym pracują na wysokich temperaturach (70-80°C). Aby zasilić nimi podłogówkę, użycie grupy pompowej z mieszaczem jest bezwzględnie konieczne, aby obniżyć parametr czynnika.
Kondensacja i Pompy Ciepła: Nowoczesne kotły gazowe kondensacyjne oraz powietrzne pompy ciepła same potrafią modulować temperaturę. Jednak w układach mieszanych (np. parter podłogówka, piętro grzejniki), grupy pompowe są niezbędne do rozdzielenia stref o różnych wymaganiach temperaturowych i hydraulicznych.

Serce grupy – Pompa Obiegowa

Większość oferowanych grup wyposażona jest w zintegrowane pompy do C.O. renomowanych marek (Grundfos, Wilo). Są to urządzenia elektroniczne, spełniające dyrektywy ErP. Warto zwrócić uwagę na długość montażową pompy w grupie – standardem jest 130 mm lub 180 mm. Pompy te często posiadają funkcję AutoAdapt lub możliwość sterowania sygnałem PWM bezpośrednio z automatyki kotła, co zapewnia maksymalną oszczędność energii elektrycznej.

Budowa i Izolacja

Profesjonalne grupy pompowe zamknięte są w obudowach z EPP (spieniony polipropylen). Materiał ten pełni funkcję izolacji termicznej (minimalizuje straty ciepła w kotłowni), wygłusza pracę pompy i nadaje instalacji estetyczny wygląd. Wewnątrz znajdują się zawory kulowe zintegrowane z termometrami (czerwony na zasilaniu, niebieski na powrocie), co pozwala na szybką diagnostykę pracy układu. Ważnym elementem jest zawór zwrotny (często ukryty w zaworze kulowym), który zapobiega grawitacyjnej cyrkulacji wody i cofaniu się czynnika, gdy pompy do wody nie pracują.

Montaż na Rozdzielaczu

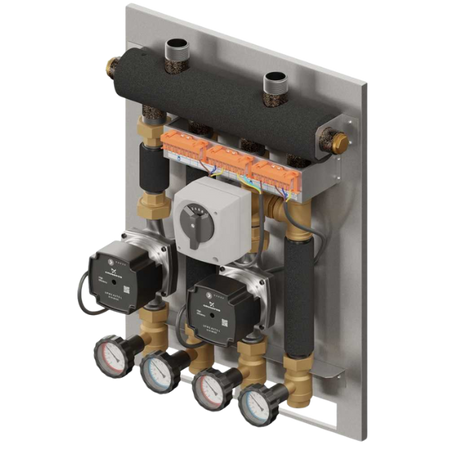

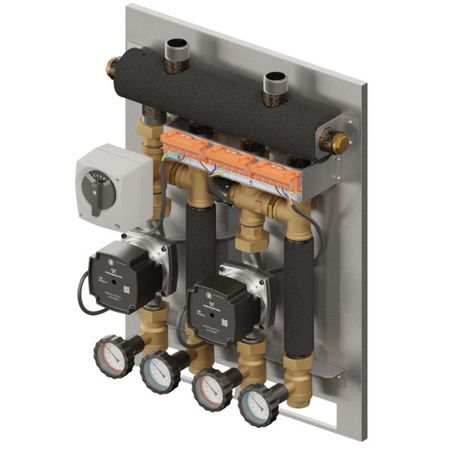

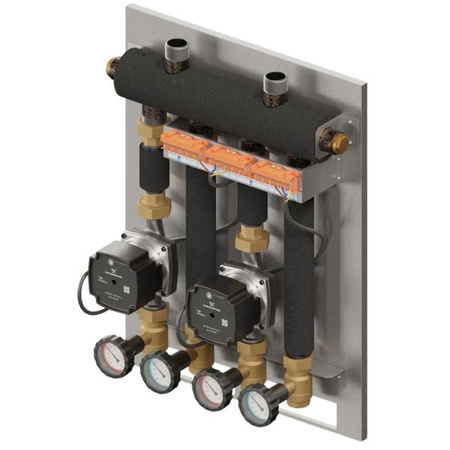

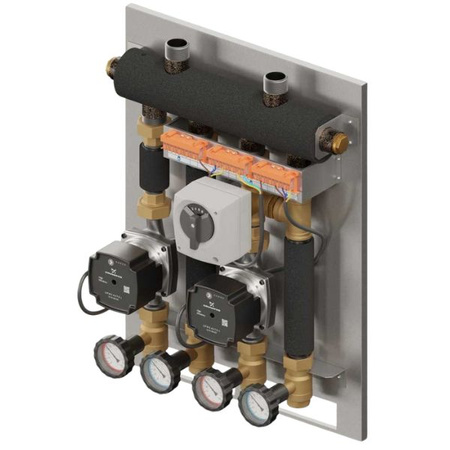

Grupy pompowe rzadko występują pojedynczo. Zazwyczaj montuje się je na belkach rozdzielaczowych (kolektorach) podłączonych do sprzęgła hydraulicznego. Taki układ pozwala na zasilenie z jednego kotła wielu obiegów (np. 2x podłogówka + 1x grzejniki + 1x bojler). Dzięki modułowej budowie, instalator może w prosty sposób rozbudować kotłownię, dokładając kolejne "klocki" systemu, co jest kompatybilne z większością dostępnych na rynku urządzeń, takich jak kotły i piece.
