Zawory gazowe

Zawory gazowe – pierwsza linia obrony w Twoim domu

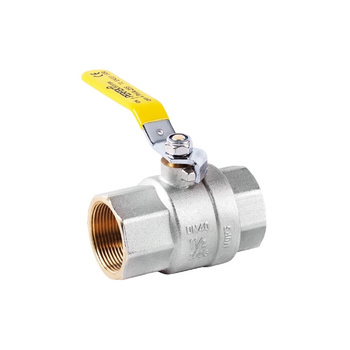

Gaz ziemny to paliwo wygodne i ekologiczne, ale wymagające szczególnego reżimu bezpieczeństwa. W każdej instalacji gazowej kluczową rolę odgrywa armatura odcinająca. Zawory gazowe to urządzenia, które muszą gwarantować 100% szczelności nie tylko w momencie montażu, ale przez dekady eksploatacji. Choć wizualnie przypominają armaturę wodną, ich budowa wewnętrzna jest inna. Muszą one spełniać normę PN-EN 331, która narzuca producentom rygorystyczne wymogi dotyczące wytrzymałości materiałowej, odporności na wysokie temperatury (w razie pożaru) oraz momentu obrotowego. Charakterystycznym elementem rozpoznawczym jest tu żółty kolor uchwytu (rączki lub motylka), który jednoznacznie informuje użytkownika i służby ratunkowe o medium płynącym w rurze.

Woda a Gaz – dlaczego nie wolno ich mylić?

Największym grzechem instalatorskim jest montaż zaworu wodnego w instalacji gazowej. Różnice są fundamentalne:
1. Uszczelnienie kuli i trzpienia: Woda powoduje pęcznienie niektórych gum, gaz z kolei wysusza inne. W zaworach gazowych stosuje się specjalne mieszanki NBR (kauczuk butadienowo-akrylonitrylowy) lub Viton, które są odporne na chemiczne działanie węglowodorów. Zwykła uszczelka wodna w kontakcie z gazem może stwardnieć, popękać i doprowadzić do wycieku.
2. Konstrukcja gwintu: Gwinty w zaworach gazowych są często dłuższe (mają więcej zwojów) niż w wodnych. Zapewnia to pewniejsze połączenie i większą powierzchnię styku dla szczeliwa (pasty, taśmy teflonowej do gazu).
3. Wytrzymałość mechaniczna: Korpus zaworu gazowego jest zazwyczaj masywniejszy, aby wytrzymać naprężenia instalacji bez odkształceń, które mogłyby rozszczelnić kulę.

Klasy ciśnieniowe i temperaturowe (MOP 5 / T3)

Wybierając zawór, warto zwrócić uwagę na oznaczenia na korpusie:
MOP 5 (Max Operating Pressure): Oznacza, że zawór jest przystosowany do pracy przy ciśnieniu roboczym do 5 barów (0,5 MPa). W domowej instalacji gazowej ciśnienie jest znacznie niższe (ok. 20 mbar dla gazu ziemnego), więc daje to ogromny margines bezpieczeństwa.
Klasa temperaturowa (np. T2, T3): Określa zakres temperatur pracy. Klasy wyższe (T3) oznaczają odporność od -40°C do +60°C, co jest istotne dla zaworów w skrzynkach na zewnątrz budynku.
Odporność ogniowa: Dobre zawory muszą zachować szczelność zewnętrzną przy temperaturze 650°C przez 30 minut. To czas niezbędny na ewakuację lub odcięcie dopływu przez straż pożarną.

Rodzaje zaworów i ich zastosowanie

W zależności od miejsca montażu i podłączanego urządzenia, stosuje się różne typy armatury:
Kulowe proste i kątowe: Podstawa instalacji. Wersje kątowe są idealne, gdy rura wychodzi ze ściany prostopadle do kuchenki lub pieca, eliminując konieczność stosowania dodatkowych kolanek (każde łączenie to potencjalne miejsce wycieku).
Zawory ze śrubunkiem: Dedykowane do podłączania urządzeń grzewczych, takich jak kotły gazowe kondensacyjne. Półśrubunek z płaskim uszczelnieniem umożliwia łatwy demontaż kotła do serwisu bez konieczności rozkręcania rur w ścianie.
Zawory kołnierzowe: Stosowane w przemyśle i na przyłączach o dużych średnicach (powyżej 2 cali), gdzie połączenia gwintowane są niewystarczające.

Montaż i uszczelnianie – sztuka dla fachowca

Prace przy instalacji gazowej powinny być wykonywane wyłącznie przez osoby z uprawnieniami (G3).
Kluczowe zasady:
1. Szczeliwo: Do uszczelniania gwintów używa się specjalistycznych past gazowych z pakułami lnianymi lub atestowanych nici/taśm teflonowych (oznaczonych jako "Gas"). Zwykła taśma teflonowa hydrauliczna jest za cienka.
2. Próba szczelności: Po każdym montażu należy bezwzględnie sprawdzić szczelność złącza detektorem elektronicznym lub sprayem piankowym.
3. Dostępność: Zawór gazowy musi być zamontowany w miejscu łatwo dostępnym. Nie wolno go zabudowywać na stałe (np. płytkami) ani ukrywać w szafkach bez wentylacji.

Skrzynka gazowa i przyłącze główne

Pierwszy i najważniejszy zawór w instalacji znajduje się zazwyczaj w żółtej skrzynce na granicy posesji, przy reduktorze i gazomierzu. Jest to element infrastruktury, za którą odpowiadają sieci i przyłącza gazowe. W tym miejscu stosuje się zawory o podwyższonej odporności na warunki atmosferyczne i korozję.

Konserwacja – "Zruszanie" zaworu

Mimo że gaz jest czystszy od wody i nie osadza kamienia, smary wewnątrz zaworu mogą z czasem gęstnieć ("zastać się"). Zaleca się profilaktyczne zamknięcie i otwarcie zaworu gazowego raz w roku (np. przy okazji przeglądu kominiarskiego), aby upewnić się, że mechanizm działa płynnie i w sytuacji awaryjnej będziemy w stanie odciąć dopływ paliwa.
