Zawory grzejnikowe

Zawory grzejnikowe – klucz do efektywności energetycznej

W nowoczesnej technice grzewczej grzejnik to nie tylko wymiennik ciepła, ale element precyzyjnego systemu sterowania klimatem. Aby działał poprawnie, musi zostać odpowiednio uzbrojony. Kategoria zawory grzejnikowe obejmuje szeroki wachlarz armatury, której zadaniem jest nie tylko otwarcie lub zamknięcie dopływu wody, ale przede wszystkim hydrauliczne zrównoważenie instalacji (tzw. kryzowanie) oraz automatyczna reakcja na zmiany temperatury w pomieszczeniu. Właściwy dobór zaworów decyduje o tym, czy grzejnik będzie grzał równomiernie, cicho i oszczędnie.

Podział funkcjonalny: Zasilanie i Powrót

Każdy grzejnik (z wyjątkiem tych z wbudowaną wkładką zaworową) wymaga montażu dwóch zaworów:

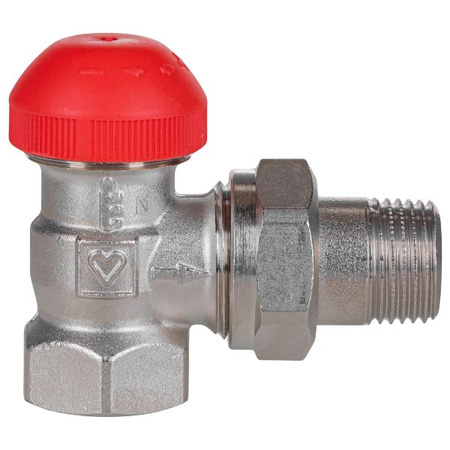

1. Zawór zasilający (Termostatyczny): Montowany na wejściu ciepłej wody do grzejnika (zazwyczaj u góry). Jego trzpień współpracuje z głowicą termostatyczną. Głowica naciska na trzpień, przymykając przepływ, gdy w pokoju jest ciepło, i otwierając go, gdy temperatura spada. To ten element odpowiada za oszczędności.
2. Zawór powrotny (Odcinający): Montowany na wyjściu schłodzonej wody (na dole). Pełni dwie funkcje:
- Serwisowa: Pozwala zamknąć wypływ wody z grzejnika. Dzięki temu, zakręcając oba zawory, można zdjąć grzejnik (np. do malowania ściany) bez spuszczania wody z całej instalacji.
- Regulacyjna: Pod nakrętką ochronną znajduje się gniazdo na klucz imbusowy. Wkręcając go, dławimy przepływ (zwiększamy opór hydrauliczny), co pozwala zrównoważyć instalację (aby grzejniki blisko kotła nie "kradły" ciepła tym najdalszym).

Geometria korpusu – Prosty, Kątowy czy Osiowy?

Wybór kształtu zaworu zależy od tego, jak rury wychodzą ze ściany lub podłogi:
Zawory proste: Stosowane, gdy rury biegną wzdłuż ściany lub wychodzą z podłogi pionowo pod króćcami grzejnika (rzadziej).
Zawory kątowe: Najpopularniejsze. Stosowane, gdy rury wychodzą ze ściany prostopadle do grzejnika. Pozwalają na estetyczne podłączenie "pod kątem 90 stopni".
Zawory kątowe specjalne (Osiowe/Rewersyjne): W tych modelach głowica termostatyczna nie wystaje w przód (na pokój), lecz chowa się pod grzejnikiem lub wzdłuż jego osi. Jest to rozwiązanie bardzo estetyczne i praktyczne (nie zahaczamy o głowicę przechodząc obok).

Nastawa wstępna – sekret równomiernego grzania

Dobrej klasy zawory zasilające posiadają funkcję nastawy wstępnej (pre-setting). Jest to pierścień z cyframi (np. 1-6) ukryty pod głowicą. Pozwala on na ograniczenie maksymalnego przepływu przez zawór, nawet przy całkowicie otwartej głowicy.
Dzięki nastawie wstępnej instalator może "przydławić" grzejniki znajdujące się najbliżej pompy (które mają największe ciśnienie dyspozycyjne), wymuszając przepływ wody do grzejników na końcu pętli lub na najwyższym piętrze. Bez tego zabiegu (równoważenia hydraulicznego) część domu może być niedogrzana, a część przegrzana.

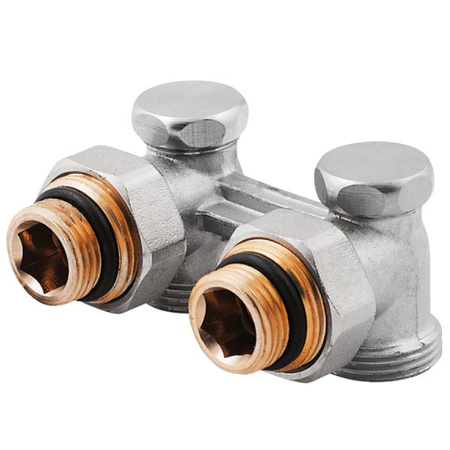

Zestawy przyłączeniowe typu H (H-Block)

Dla nowoczesnych grzejników płytowych z podłączeniem dolnym (typ V / CV), gdzie oba króćce znajdują się obok siebie w rozstawie 50 mm, stosuje się zawory zespolone, tzw. "dwururki" lub "H-bloki".
Integrują one w jednym korpusie zawór zasilający i powrotny. Często posiadają wbudowane nyple lub adaptery na rury PEX/Al/PEX. Są niezwykle estetyczne i ułatwiają montaż. Warto do nich dobrać pasujące stylistycznie zawory i głowice dekoracyjne.

Montaż i akcesoria

Przy wymianie zaworów warto pamiętać o kilku zasadach:
1. Gwinty: Standardem są gwinty 1/2 cala, ale w starych instalacjach (żeliwnych) spotyka się 3/4 lub 3/8 cala.
2. Uszczelnienie: Nowoczesne zawory często mają uszczelnienie O-ring na półśrubunku wkręcanym do grzejnika, co eliminuje konieczność używania pakuł.
3. Powietrze: Po każdej wymianie zaworu należy odpowietrzyć grzejnik, używając zaworów odpowietrzających.
4. Adaptery: Do podłączenia rur miedzianych (Cu 15) lub PEX (16x2.0) do zaworu potrzebne są specjalne złączki zaciskowe, dostępne w dziale akcesoria grzejnikowe.
