Przyłącza gazowe – inżynieria bezpiecznej dystrybucji paliw

Przyłącze gazowe to techniczne i prawne "pępowina" łącząca miejską sieć dystrybucyjną z instalacją wewnętrzną odbiorcy. Jest to odcinek rurociągu, który rozpoczyna się odgałęzieniem od gazociągu zasilającego (zazwyczaj realizowanym przez nawiertkę lub trójnik siodłowy), a kończy się na kurku głównym w szafce licznikowej. Projektowanie i budowa tego fragmentu infrastruktury podlega rygorystycznym normom, ponieważ gaz ziemny jest medium wybuchowym, przesyłanym pod ciśnieniem. Nowoczesne sieci i przyłącza gazowe odeszły od korodującej stali na rzecz zaawansowanych polimerów, które zapewniają żywotność instalacji obliczaną na minimum 50 lat. Kluczem do sukcesu jest tutaj szczelność na poziomie molekularnym oraz odporność mechaniczna na ruchy tektoniczne gruntu i osiadanie budynków.

Polietylen w gruncie – technologia łączenia bez gwintów

Podstawowym materiałem stosowanym do budowy przyłączy w gruncie jest polietylen wysokiej gęstości (HDPE), najczęściej w klasie PE100 RC (Resistance to Crack). Rury te, w charakterystycznym żółtym lub pomarańczowym kolorze, są całkowicie odporne na korozję elektrochemiczną i prądy błądzące. Jednak ich łączenie pod ziemią nie może odbywać się metodami mechanicznymi. Prawo budowlane zabrania stosowania połączeń gwintowanych czy zaciskowych na rurociągach gazowych zakopanych w ziemi.
Jedyną dopuszczalną metodą jest zgrzewanie. Wykorzystuje się tu zaawansowane kształtki elektrooporowe. Mufy i kolana posiadają wtopiony drut oporowy, który pod wpływem prądu ze zgrzewarki rozgrzewa tworzywo do temperatury topnienia. Dochodzi do fuzji molekularnej – rura i kształtka stają się jednym, jednorodnym elementem. Taki system jest niewrażliwy na wibracje pochodzące od ruchu ulicznego i gwarantuje absolutną hermetyczność, wymaganą dla medium palnego.

Punkt krytyczny: Wyjście z ziemi i przejścia materiałowe

Mimo swoich zalet, polietylen ma dwie wady: jest palny i degraduje się pod wpływem promieniowania UV (słońca). Dlatego rura PE nie może wychodzić bezpośrednio na elewację budynku czy do szafki. Konieczna jest zmiana materiału na stal jeszcze w gruncie (zazwyczaj około pół metra przed wyjściem na powierzchnię). Służą do tego inżynieryjne przejścia PE-stal. Są to fabrycznie wykonane elementy, w których rura stalowa jest wprasowana w rurę PE i zabezpieczona specjalnym pierścieniem oraz tuleją zaciskową.

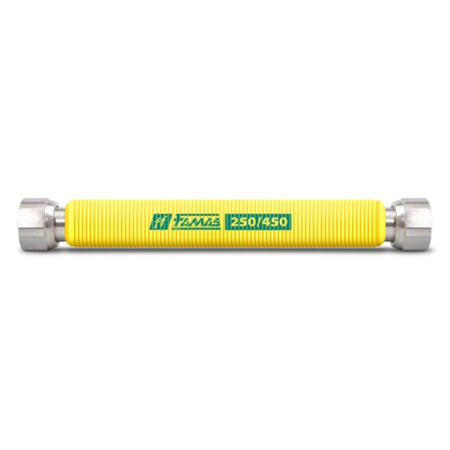

Stalowa część przejścia (zabezpieczona antykorozyjnie taśmą lub powłoką bitumiczną) wchodzi pionowo do fundamentu szafki gazowej. To właśnie te żółte skrzynki, widoczne w liniach ogrodzeń, stanowią granicę odpowiedzialności między gazownią a odbiorcą. Wentylowane skrzynki gazowe z laminatu lub metalu mieszczą w sobie serce przyłącza: zawór główny, reduktor ciśnienia (zbijający średnie ciśnienie sieciowe na niskie ciśnienie użytkowe) oraz gazomierz zamontowany na sztywnym stelażu zwanym monozłączem. W tym miejscu montowana jest również niezbędna armatura gazowa, taka jak filtry skośne czy kurki odcinające.

Odbiorniki ciepła i nowoczesne kotłownie

Celem każdego przyłącza jest dostarczenie energii do urządzeń grzewczych. W nowoczesnym budownictwie standardem stały się wiszące kotły gazowe kondensacyjne. Urządzenia te odzyskują ciepło ze spalin, osiągając sprawność przekraczającą 100 procent. W starszych instalacjach wciąż spotyka się atmosferyczne kotły z otwartą komorą spalania, które wymagają jednak doskonałej wentylacji nawiewnej w kotłowni.
Dla przygotowania ciepłej wody użytkowej (C.W.U.) stosuje się dwa podejścia. W mniejszych mieszkaniach popularne są przepływowe ogrzewacze wody (tzw. termy). W domach jednorodzinnych kocioł jednofunkcyjny współpracuje z zewnętrznym magazynem energii, jakim są zasobniki i wymienniki z wężownicą, zapewniając wysoki komfort kąpieli w wielu łazienkach jednocześnie.

Integracja hydrauliczna i bezpieczeństwo układu wodnego

Przyłącze gazowe to tylko połowa sukcesu – wytworzone ciepło musi zostać bezpiecznie rozprowadzone po domu przez instalację wodną. Tu do gry wchodzi armatura zabezpieczająca. Każdy układ zamknięty musi być chroniony przed wzrostem ciśnienia (np. w wyniku awarii sterownika kotła) przez zrzutowe zawory bezpieczeństwa. Aby zapobiec cofaniu się wody z instalacji grzewczej do sieci wodociągowej (co mogłoby skazić wodę pitną), na zasilaniu montuje się zawory zwrotne i antyskażeniowe.
Całość instalacji hydraulicznej spinają niezawodne mosiężne zawory kulowe, pozwalające na odcięcie kotła od reszty instalacji w celach serwisowych. Warto również wspomnieć o stabilizacji ciśnienia wody zasilającej – jeśli jest ono zbyt wysokie lub waha się, hydrauliczne reduktory ciśnienia montowane na wejściu wody zimnej do budynku ochronią wymiennik ciepła w kotle przed pęknięciem i przedwczesnym zużyciem.
