Kocioł zgazujący węgiel i drewno Kombi 32 kW z możliwością podłączenia palnika pelletu Atmos C32ST
- Kotły kombi ATMOS to rozwiązanie do spalania węgla brunatnego i drewna. Z wysoką sprawnością i ekologicznym spalaniem, zapewniają długi czas palenia, łatwe czyszczenie i bezpieczną pracę.
Kotły zgazowujące węgiel brunatny i drewno Kombi ATMOS

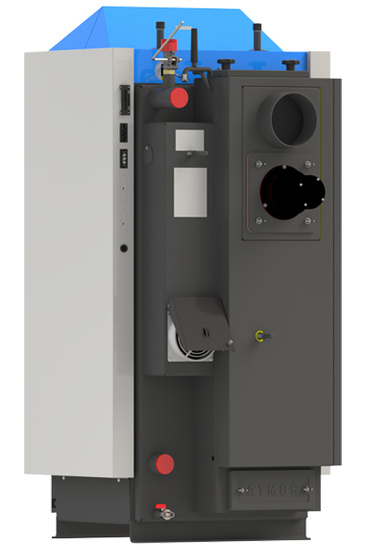

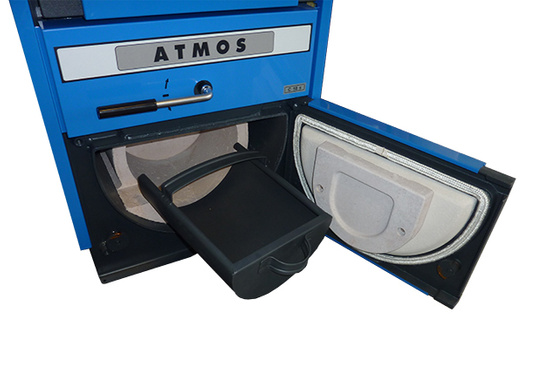

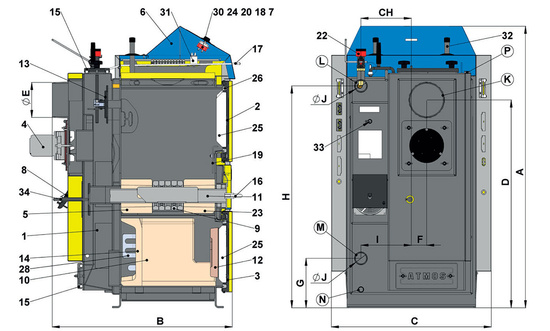

Są skonstruowane do spalania węgla brunatnego i drewna jako paliwo zastępcze (nagrzewania) na zasadzie generatorowego zgazowania z wykorzystaniem wentylatora wyciągowego, który odciąga spaliny z kotła. Korpus kotła jest spawany z wysokiej jakości blachy stalowej o grubości 3 do 6 mm. Tworzą go dwie umieszczone nad sobą komory – górna służy jako zasobnik opału, dolna jako komora spalania i popielnik, Między nimi jest umieszczony nowy, chroniony patentem ruszt, który umożliwia doskonałe zgazowanie węgla i drewna oddzielnie lub razem i łatwe usuwanie popiołu. W tylnej części korpusu kotła znajduje się pionowy kanał spalinowy posiadający w górnej części klapkę do rozpalania. Górna część kanału spalinowego posiada króciec przewodu dymnego do podłączenia do komina.Zalety kotłów gazujących na węgiel ATMOS
Instalacja
Wymaganym sposobem zabezpieczenia jest podłączenie kotła w połączeniu z systemem LADDOMAT 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku zastosowania sterownika elektronicznego ATMOS ACD 03), co pozwala na stworzenie oddzielnego obiegu kotła i obieg grzewczy (pierwotny i wtórny) zapewniający temperaturę powrotu do kotłów co najmniej 65 °C. Temperatura wody na wylocie kotła musi stale zawierać się w zakresie 80 – 90 °C. Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem.Polecamy montaż kotłów ze zbiornikami akumulacyjnymi, które zmniejszą zużycie paliwa i podniosą komfort ogrzewania.
Regulacja kotłów ATMOS
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.
| Dane techniczne | j.m. | C15S | C18S | C25ST | C32ST | C40S | C50S | |
|---|---|---|---|---|---|---|---|---|
| Moc cieplna kotła | kW | 16 | 20 | 25 | 32 | 40 | 48 | |
| Zużycie ciepła kotła | kW | 17,7 | 22,5 | 28,1 | 36,1 | 46,8 | 53,3 | |
| Powierzchnia grzewcza | m2 | 1,6 | 1,8 | 2,6 | 3,1 | 3,2 | 3,5 | |
| Pojemność zasypu paliwa | dm3 (l) | 45 | 60 | 90 | 110 | 135 | 135 | |
| Rozm. otworu do napełniania | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | |
| Wymagany ciąg komina | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 28/0,28 | 28/0,28 | |
| Maks. ciśnien. robocze wody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | |
| Masa kotła | kg | 273 | 295 | 379 | 415 | 434 | 492 | |
| Średnica króćca spalinowego | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | |
| Stopień ochrony części elektr. | IP | 20 | 20 | 20 | 20 | 20 | 20 | |
| Zużycie energii (pomocnicze) | W | 50 | 50 | 50 | 50 | 50 | 50 | |
| Zużycie energii w trybie czuwania | W | 0 | 0 | 0 | 0 | 0 | 0 | |
| Tryb zapłonu | ręczny | |||||||
| Sprawność kotła | % | 90,4 | 88,9 | 88,9 | 88,6 | 85,4 | 90,0 | |
| Klasa kotła | 5 | 5 | 5 | 5 | 4 | 5 | ||
| Kategoria kotła | 1 | |||||||
| Tryb pracy | bezkondensacyjny | |||||||
| Klasa efektywności energetycznej | B | C | C | C | C | B | ||
| Temperatura spalin przy mocy znamionowej | °C | 141 | 169 | 164 | 181 | 225 | 230 | |
| Przepływ masowy spalin przy mocy znamionowej | kg/s | 0,010 | 0,012 | 0,016 | 0,018 | 0,022 | 0,025 | |
| Wymagane paliwo (zalecane) | Węgiel brunatny ORZECH o wartości opałowej 17 – 20 MJ.kg-1 | |||||||
| Zastępca paliwa (nagrzewania) | Suche drewno (kłody) o kaloryczności 15 – 17 MJ.kg-1, zawartość wody min. 12 % – maks. 20 %, średnica 80 – 150 mm | |||||||
| Zalecana długość drewna | mm | 250 | 330 | 330 | 430 | 530 | 530 | |
| Czas palenia przy nominalnej wydajności dla węgiel | hod. | 4 | 4 | 4 | 5 | 5 | 4 | |
| Czas palenia przy nominalnej wydajności dla drewno | hod. | 2 | 2 | 2 | 3 | 3 | 2 | |
| Objętość wody w kotle | l | 37 | 45 | 68 | 74 | 77 | 105 | |
| Strata hydrauliczna kotła | mbar | 0,17 | 0,18 | 0,20 | 0,22 | 0,22 | 0,22 | |
| Napięcie zasilania | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | |
Marka
Symbol
ATM-C32ST
Kod producenta
C32ST
Długość drewna
430 mm
Klasa energetyczna
C
Klasa kotła
5
Moc grzewcza
32 kW
Objętość wody
74 L
Powierzchnia grzewcza
3,1 m²
Waga
415 kg
Wymiary
1435 mm
858 mm
675 mm
Wymiary otworu załadunkowego (szer x wys) [mm]
450 mm
260 mm
