Kształtki KAN‑therm ultraLINE

Kształtki KAN-therm ultraLINE – inżynieria bezpiecznych połączeń

W nowoczesnym budownictwie instalacyjnym, gdzie większość rur ukryta jest w posadzkach i bruzdach ściennych, jakość złączki decyduje o bezpieczeństwie całego budynku. Kształtki KAN-therm ultraLINE reprezentują najwyższy poziom zaawansowania technologicznego. Są to elementy systemu połączeń z nasuwaną tuleją (sliding sleeve), który eliminuje najsłabszy punkt tradycyjnych systemów zaciskowych – gumowe uszczelki typu O-ring. W systemie UltraLINE uszczelnieniem jest sam materiał rury, który po mechanicznym rozszerzeniu (ekspansji) i nasunięciu tulei, trwale zaciska się na korpusie kształtki. Takie rozwiązanie gwarantuje, że połączenie jest praktycznie nierozerwalne i odporne na procesy starzenia, co pozwala na bezpieczne zalewanie złączek betonem.

Mosiądz czy PPSU – dwa materiały, jedna gwarancja

System UltraLINE oferuje instalatorom swobodę wyboru materiału, z którego wykonane są kształtki, przy zachowaniu pełnej kompatybilności wymiarowej. Oba rozwiązania mają swoje unikalne zalety:

Kształtki z tworzywa PPSU (Polifenylosulfon)

To materiał przyszłości, stosowany m.in. w lotnictwie i medycynie. Kształtki PPSU są niezwykle lekkie, a przy tym posiadają wytrzymałość mechaniczną porównywalną z metalem. Są całkowicie odporne na korozję oraz procesy inkrustacji (zarastania kamieniem), co jest kluczowe przy twardej wodzie wodociągowej. PPSU jest obojętne fizjologicznie, nie zmienia smaku wody i jest odporne na wysokie temperatury (praca ciągła do 170°C). Jest to najczęściej wybierane rozwiązanie do instalacji podtynkowych i posadzkowych ze względu na atrakcyjną cenę i długowieczność.

Kształtki z mosiądzu

Dla zwolenników tradycyjnych rozwiązań, KAN-therm oferuje kształtki wykonane z wysokogatunkowego mosiądzu, odpornego na wypłukiwanie cynku (odcynkowanie). Są one niezbędne w miejscach narażonych na uszkodzenia mechaniczne (np. przy podłączeniach grzejników z podłogi) oraz tam, gdzie występują gwinty (podejścia pod baterie, śrubunki, zawory). Mosiężne kształtki w systemie UltraLINE nie wymagają dodatkowego niklowania w kontakcie z wylewką, pod warunkiem stosowania odpowiednich izolacji.

Konstrukcja "Full Flow" – brak dławienia przepływu

Jedną z największych wad systemów zaprasowywanych promieniowo (typu Press) jest znaczne przewężenie przekroju w miejscu złączki, co powoduje lokalne straty ciśnienia. Kształtki KAN-therm ultraLINE rozwiązują ten problem. Ponieważ rura przed montażem jest kielichowana (rozszerzana), króciec złączki ma średnicę wewnętrzną zbliżoną do średnicy rury. Dzięki temu przepływ czynnika jest niemal niezaburzony (minimalny współczynnik oporu miejscowego Zeta). W praktyce oznacza to, że przy projektowaniu instalacji można często stosować mniejsze średnice rur, zachowując wymagane ciśnienie w punktach czerpalnych, co generuje oszczędności materiałowe.

Tuleja nasuwana PVDF – symetria, która ułatwia pracę

Integralną częścią każdej kształtki jest tuleja nasuwana. W systemie UltraLINE wykonana jest ona z tworzywa PVDF (polifluorek winylidenu) lub mosiądzu. Innowacją na skalę światową jest symetryczna budowa tulei tworzywowej. Nie posiada ona "przodu" ani "tyłu" – można ją nasuwać na rurę dowolną stroną. Eliminuje to częsty błąd montażowy, polegający na odwrotnym założeniu pierścienia, co w innych systemach skutkuje koniecznością odcięcia i wyrzucenia złączki. Tuleje PVDF charakteryzują się ekstremalną wytrzymałością na rozciąganie, gwarantując stałą siłę docisku przez dziesięciolecia.

Uniwersalność – jeden asortyment do wszystkich rur

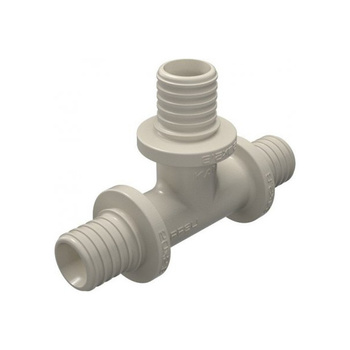

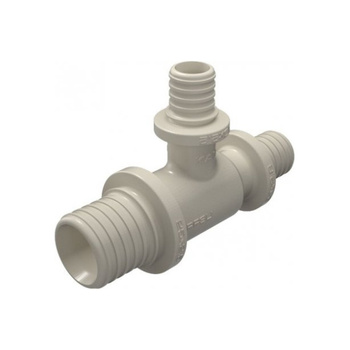

Logistyka na budowie bywa skomplikowana. KAN-therm ultraLINE upraszcza ją do maksimum. Te same kształtki (trójniki, kolana, mufy) pasują do trzech rodzajów rur systemowych:

• Rur wielowarstwowych PE-RT/Al/PE-RT (ALUPEX)
• Rur jednorodnych PE-Xc
• Rur jednorodnych PE-RT

Dzięki temu instalator nie musi wozić ze sobą oddzielnych skrzynek z kształtkami do różnych rur. Wystarczy jeden komplet złączek UltraLINE, aby wykonać podejścia grzejnikowe rurą stabilizowaną, a pętle ogrzewania podłogowego rurą elastyczną PE-RT. To oszczędność miejsca w magazynie i pieniędzy.

Bezpieczeństwo montażu – funkcja kontroli

Konstrukcja kształtek została zaprojektowana tak, aby zminimalizować ryzyko błędu ludzkiego. Specjalnie wyprofilowane kołnierze oporowe na korpusie złączki dają jasny sygnał, dokąd należy nasunąć tuleję. Jeśli tuleja dojdzie do kołnierza, instalator ma 100% pewności, że połączenie zostało wykonane poprawnie. Dodatkowo, brak o-ringów oznacza, że nie ma ryzyka ich ścięcia czy podwinięcia podczas wsuwania rury, co jest częstą przyczyną mikrowycieków w systemach Press.

Zastosowanie w trudnych warunkach

Kształtki UltraLINE są odporne na trudne warunki budowlane. Tworzywo PPSU jest odporne na uderzenia, nawet w niskich temperaturach. System może być stosowany w instalacjach wody lodowej, sprężonego powietrza oraz oczywiście w instalacjach grzewczych wysokoparametrowych. Dzięki wysokiej odporności chemicznej, kształtki te świetnie sprawdzają się w instalacjach wody pitnej, nie reagując z chlorem i innymi środkami dezynfekcyjnymi stosowanymi przez wodociągi.
