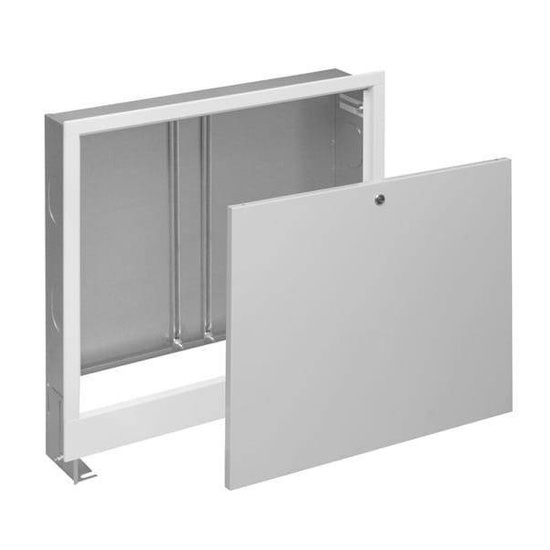

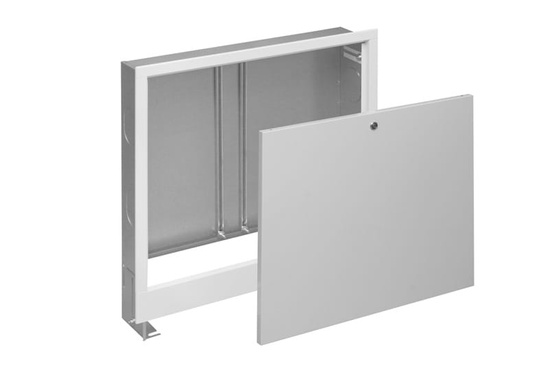

Szafka do rozdzielacza, podtynkowa SNP-8 NANOPANEL/KAN-THERM 120008
- Szafki typu SNP przeznaczone są do rozdzielaczy wraz z osprzętem w postaci zaworów przyłącznych, zaworów spustowych, odpowietrzników itp.
Szafki do rozdzielacza podtynkowe SNP NANOPANEL lakierowane są w standardowym kolorze RAL 9016 (biały). Tylna ściana wyposażona jest w 2 prowadnice montażowe, na których możliwa jest regulacja rozstawu mocowania rozdzielaczy. Każda prowadnicę wyposażono w 2 śruby M6x35 wraz z nakrętkami i podkładkami. Drzwiczki szafek standardowo wyposażone są w zamki na monetę/śrubokręt. Ścianki boczne wyposażono w przetłoczenia z deklami o przekroju owalnym 62x87 mm umożliwiające zasilenie rozdzielacza z boku. Dzięki zastosowaniu wysuwanych stopek, możliwa jest regulacja wysokości zamontowania szafki nad podłożem. Regulowana ramka przednia umożliwia regulację głębokości zabudowy szafki.
Montaż szafek SNP
Należy przewidzieć miejsce montażu szafki, uwzględniając trasę przebiegu rurociągów oraz łączną wysokość posadzki. Szafkę należy umocować na odpowiedniej wysokości uwzględniając grubość poziomej izolacji cieplnej, jastrychu i wykładziny podłogowej. Do tak określonej wysokości należy wyregulować stopki szafki. Szafkę należy wstawić we wnękę, wypoziomować i zamocować do pionowej przegrody budowlanej. Do montażu szafki należy użyć odpowiednich elementów mocujących w zależności od konstrukcji ściany. W przypadku przewidzianego bocznego zasilania rozdzielacza, usunąć dekle przykrywające wybicia boczne. W celu ochrony lica szafki przed uszkodzeniem podczas prac tynkarsko - wykończeniowych, możliwe jest zdemontowanie ramki wraz z drzwiczkami. Kompletny rozdzielacz mocować w szafce na gotowych śrubach montażowych. Rozstaw mocowań dostosować poprzez rozsuwanie śrub w prowadnicach.
Szafki NANOPANEL do rozdzielaczy podtynkowe:
- dostępne w wersjach: podtynkowa i natynkowa
- ilość sekcji: od 4 do 14
- głębokości: 110-170 mm (podtynkowe), 110 mm (natynkowe)
- do rozdzielczy z układem mieszającym i bez układu mieszającego
- miejsce na listwy elektryczne
- montaż listew elektrycznych wkrętami do specjalnie przygotowanych otworów na szynie montażowej w górnej części szafek
| KOD TOWARU | NAZWA TOWARU | ILOŚĆ SEKCJI |
|---|---|---|
| NAN 120004 | Szafka NANOPANEL do rozdzielaczy, podtynkowa SNP, 335 x 575-665 x 110-170 | 4 |
| NAN 120006 | Szafka NANOPANEL do rozdzielaczy, podtynkowa SNP, 435 x 575-665 x 110-170 | 6 |
| NAN 120008 | Szafka NANOPANEL do rozdzielaczy, podtynkowa SNP, 565 x 575-665 x 110-170 | 8 |
| NAN 120010 | Szafka NANOPANEL do rozdzielaczy, podtynkowa SNP, 715 x 575-665 x 110-170 | 10 |
| NAN 120012 | Szafka NANOPANEL do rozdzielaczy, podtynkowa SNP, 795 x 575-665 x 110-170 | 12 |
Marka
Symbol
SZP08N
EAN
5901445928391
Kod producenta
120008
Ilość sekcji
8

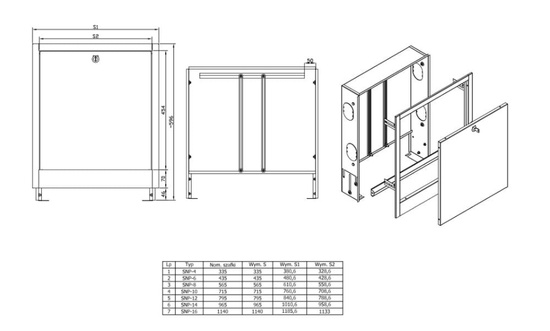

Wymiary
565 mm
575 - 665 mm
110 - 160 mm
