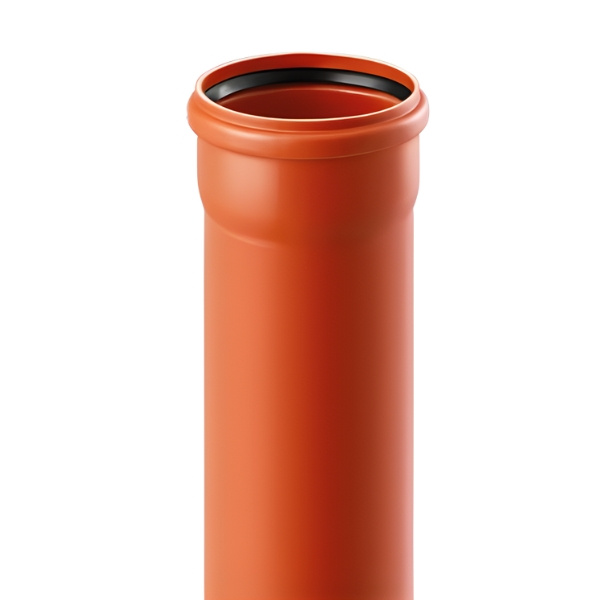

Rura kanalizacji zewnętrznej KGEL PVC-U SN8 200 x 5,9 mm 1 m lita Magnaplast KG 223015
- Rura kanalizacji zewnętrznej KGEL PVC‑U SN8 (ściana lita) – element systemu do grawitacyjnego odprowadzania ścieków sanitarnych i wód opadowych. Niska chropowatość, kielich z uszczelką, wysoka sztywność SN8, odporność chemiczna (pH 2–12) i trwałość.
Rura KGEL PVC‑U SN8 – lita (Magnaplast KG) do kanalizacji grawitacyjnej: sanitarnej, deszczowej i ogólnospławnej (kielichowa, pomarańczowa)
System Magnaplast KG to komplet rur i kształtek do zewnętrznych sieci kanalizacji grawitacyjnej. Wariant KGEL PVC‑U SN8 (ściana lita) łączy bardzo niską chropowatość wewnętrzną z wysoką sztywnością obwodową SN8, dzięki czemu przewody zachowują geometrię pod obciążeniem gruntu i ruchem, a przepływ odbywa się z niewielkimi stratami hydraulicznymi. Kielichowe złącze z uszczelką zapewnia szybki montaż i szczelność połączeń, a pomarańczowa barwa ułatwia identyfikację trasy w gruncie. PVC‑U jest całkowicie odporny na korozję i wykazuje wysoką odporność chemiczną na ścieki w szerokim zakresie pH 2–12. Rury i kształtki współpracują ze studniami inspekcyjnymi SC, co upraszcza projekt i serwis. System nadaje się do sieci sanitarnych, deszczowych i ogólnospławnych, przy przyłączach, podposadzkach, na odcinkach o dużych spadkach, a także – przy właściwej zabudowie – na terenach obciążonych ruchem. Dla ścieków o podwyższonej temperaturze przewidziano uzupełniający system KG PP. Efektem jest ekonomiczna, trwała i przewidywalna eksploatacja sieci – zarówno w inwestycjach nowych, jak i modernizacjach.
Gdzie sprawdzi się rura KGEL PVC‑U SN8 i jak ją poprawnie zabudować w gruncie, aby zachować szczelność i nośność?
Zastosowania: sanitarna, deszczowa, ogólnospławna – przyłącza, podposadzkowe, pod ruchem i na spadkach
Rury KGEL PVC‑U SN8 projektuje się do grawitacyjnego odprowadzania ścieków bytowych i wód opadowych w sieciach zewnętrznych: od przyłączy przy budynkach, przez instalacje podposadzkowe, po główne ciągi sanitarne, deszczowe i ogólnospławne. Solidna, lita ścianka w połączeniu z SN8 daje stabilność geometryczną na odcinkach narażonych na obciążenia dynamiczne (ruch pojazdów) oraz na duże spadki, gdzie prędkości przepływu i siły hydrodynamiczne są wyższe. Wysoka gładkość powierzchni ogranicza odkładanie osadów, a korozjo‑odporność PVC‑U pozwala uniknąć degradacji materiału pod wpływem wilgoci, siarkowodoru czy wód gruntowych. System zachowuje szczelność połączeń dzięki kielichom z uszczelką, co ma znaczenie zarówno dla ochrony gruntu (brak infiltracji), jak i dla trwałości nawierzchni (brak wypłukiwania podsypki). Kompatybilność z studniami SC ułatwia konfigurację rewizji i włączeń bocznych, a szeroki katalog kształtek pozwala projektować łagodne przejścia kierunku oraz zmiany średnic bez ryzyka tworzenia „punktów awarii”. Dla mediów gorących przewidziano warianty z polipropylenu (KG PP), dzięki czemu inwestycja może obejmować cały zakres zastosowań w jednej rodzinie rozwiązań.
Odporność chemiczna pH 2–12 i trwałość projektowa – mniej serwisu, przewidywalne koszty cyklu życia
PVC‑U zapewnia szeroką odporność chemiczną na roztwory o pH 2–12, typowe dla ścieków bytowych, wód opadowych z odciekami drogowymi oraz wielu zastosowań komunalnych. Materiał nie ulega korozji ogólnej ani wżerowej, a pomarańczowy kolor ułatwia nadzór i ewentualne prace serwisowe. Niska chropowatość oznacza mniejsze straty hydrauliczne i wyższe rezerwy przepustowości przy wzroście obciążeń deszczowych, co ma znaczenie w dobie gwałtownych opadów. Prosty, kielichowy montaż skraca czas robót i zmniejsza ryzyko błędów na budowie, a niewielki ciężar elementów ogranicza zapotrzebowanie na sprzęt ciężki. W rezultacie otrzymujesz sieć o żywotności liczonej w dekadach, z przewidywalnymi kosztami utrzymania, małą podatnością na zamulenie i wysoką kulturą pracy hydraulicznej. Gdy projekt wymaga dodatkowych zabezpieczeń (strefy szkód górniczych, wysoki poziom wód gruntowych), system uzupełnia się odpowiednimi podsypkami i pierścieniami uszczelniającymi zgodnie z dokumentacją projektową.
- SN8 – wysoka sztywność obwodowa (stabilność pod obciążeniem)
- Kielich + uszczelka – szybki montaż i szczelność
- PVC‑U – brak korozji, niska chropowatość, pH 2–12
Wykop, podsypka, zasyp: zasady zabudowy, które decydują o nośności i szczelności przewodu
Nośność rury w gruncie to nie tylko parametr SN8, lecz cały układ rura–grunt. Kluczowe jest przygotowanie równego dna wykopu i podsypki (piasek/pospółka) o odpowiedniej grubości oraz stopniowe, warstwowe zagęszczenie obsypki bocznej. Trzeba unikać ostrych krawędzi, kamieni i pustek pod kielichami; złącza układać z kierunkiem kielichów przeciwnie do spływu, co ułatwia wprowadzanie kolejnych odcinków. W rejonach o wysokim poziomie wód gruntowych lub przy pracy pod ruchem należy uwzględnić zwiększoną grubość strefy ochronnej i klasy zagęszczenia zgodne z projektem. Każde połączenie warto nasmarować odpowiednim preparatem montażowym, dosunąć do oporu i cofnąć o kilka milimetrów na kompensację termiczną. Przejścia przez przeszkody i włączenia do studni SC wykonywać w systemie, z zachowaniem szczelności. Dobrze wykonana zabudowa oznacza stabilny przekrój przez cały okres eksploatacji, brak infiltracji/eksfiltracji oraz minimalne ryzyko uszkodzeń przy obciążeniach dynamicznych.
Projekt i dobór: średnice, spadki, prędkości samooczyszczania i współpraca ze studniami inspekcyjnymi SC
Dobór średnicy i spadku przewodu powinien wynikać z obliczeń hydraulicznych (przepływy deszczowe i sanitarne, wypełnienie przewodu, prędkość samooczyszczania). Zbyt małe spadki sprzyjają sedymentacji, a zbyt duże – erozji i falowaniu zwierciadła; dlatego projekt uwzględnia dopuszczalne zakresy i lokalne warunki gruntowo‑wodne. Rury KGEL PVC‑U SN8 współpracują z studniami SC, co ułatwia rozmieszczenie rewizji, zmian kierunku i przyłączy bocznych z zachowaniem szczelności. W projektach narażonych na wyższe temperatury ścieków przewiduje się odcinki w systemie KG PP, zachowując kompatybilność geometryczną rozwiązań. Dzięki temu jedna inwestycja może obejmować cały układ – od przyłączy po kolektor – z produktami tej samej rodziny, co upraszcza logistykę, montaż i serwis. W rezultacie sieć jest przewidywalna, łatwa do kontroli kamerą inspekcyjną i tania w utrzymaniu dzięki gładkim ściankom ograniczającym narastanie złogów.
- Dobór: średnice/spadki z obliczeń i przepisów
- Rewizje i włączenia: studnie SC w systemie
- Ścieki gorące: odcinki w KG PP (kompatybilne)
Specyfikacja techniczna
| Wyszczególnienie | Wartość |
|---|---|
| Producent / System | Magnaplast – system KG (zewnętrzna kanalizacja grawitacyjna) |
| Wariant rury | KGEL PVC‑U SN8 – ścianka lita (pomarańczowa), złącze kielichowe z uszczelką |
| Materiał | PVC‑U (nieplastyfikowany polichlorek winylu), całkowita odporność na korozję |
| Średnica nominalna (DN) | 200 mm |
| Grubość ścianki [mm] | 5,9 mm |
| Długość odcinka [m] | 1 m |
| Klasa sztywności obwodowej | SN8 – wysoka odporność na obciążenia gruntu i ruchu |
| Rodzaj pracy układu | Bezczynieniowa, grawitacyjna (sanitarna, deszczowa, ogólnospławna) |
| Zakres odporności chemicznej | Ścieki o pH 2–12 (rury, kształtki i uszczelki) |
| Właściwości hydrauliczne | Niska chropowatość wewnętrzna, ograniczona tendencja do odkładania osadów |
| Połączenia | Kielich + uszczelka elastomerowa; montaż ze smarem, dosunięcie do oporu i cofnięcie o kilka mm (kompensacja) |
| Zastosowanie | Przyłącza kanalizacyjne, instalacje podposadzkowe, kolektory sanitarne i deszczowe, odcinki o dużych spadkach, sieci pod ruchem; kompatybilne z studniami SC. |
| Wytyczne montażowe | Równe dno wykopu i podsypka (piasek/pospółka), obsypka boczna zagęszczana warstwowo; kielichy przeciwnie do kierunku spływu; ochrona przed kamieniami/pustkami; dobór grubości strefy ochronnej wg projektu. |
| Trwałość eksploatacyjna | Wysoka; sieci projektowane na wieloletnią pracę przy prawidłowej zabudowie |
| Uwagi projektowe | Dla ścieków o podwyższonej temperaturze przewidzieć odcinki w systemie KG PP |
Najczęściej zadawane pytania (FAQ)
Do zewnętrznej kanalizacji grawitacyjnej: sanitarnej, deszczowej i ogólnospławnej – przyłącza, podposadzkowe i ciągi sieciowe.
To wysoka odporność rury na obciążenia gruntu i ruchu; SN8 wybiera się m.in. pod ruchem kołowym i na odcinkach o dużych spadkach, zgodnie z projektem.
Tak. Kielich + uszczelka zapewnia szczelność i szybki montaż; zalecany smar montażowy i cofnięcie o kilka mm dla kompensacji.
PVC‑U jest odporny na korozję i wykazuje odporność chemiczną w zakresie pH 2–12, typowym dla ścieków komunalnych i wód opadowych.
Tak. Niska chropowatość i szczelne złącza sprawdzą się w odwodnieniach, przy czym o średnicach i spadkach decyduje projektant.
Dla ścieków o podwyższonej temperaturze zaleca się system KG PP. Dla mediów agresywnych – weryfikacja zgodnie z tabelą odporności chemicznej.
Tak. System jest kompatybilny ze studniami inspekcyjnymi SC – łatwe włączenia, rewizje i zmiany kierunku w jednym systemie.
Projektujesz sieć kanalizacji zewnętrznej? Magnaplast KG – rura KGEL PVC‑U SN8 (lita) to pewny wybór pod przyłącza i ciągi pod ruchem. Skontaktuj się z nami – dobierzemy średnice, studnie SC i kształtki do Twojej inwestycji.
