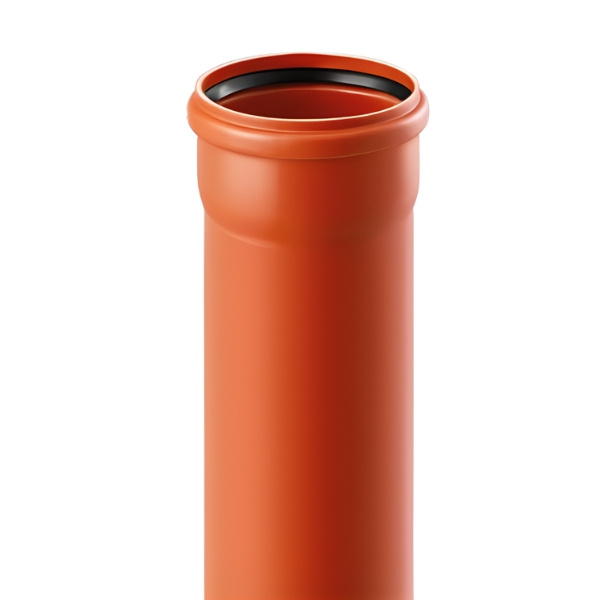

Rura kanalizacji zewnętrznej KGEL PVC-U SN4 160 x 4 mm 1 m lita Magnaplast KG 222010
- Rura kanalizacji zewnętrznej KGEL PVC‑U SN4 (ściana lita) – element systemu Magnaplast KG do grawitacyjnego odprowadzania ścieków sanitarnych i wód opadowych. Kielich z uszczelką, niska chropowatość, odporność chemiczna (pH 2–12),trwałość i prosty montaż.
Rura KGEL PVC‑U SN4 – lita (Magnaplast KG) do kanalizacji zewnętrznej: sanitarnej, deszczowej i ogólnospławnej (kielichowa, pomarańczowa)
System Magnaplast KG to komplet rur i kształtek do zewnętrznych sieci kanalizacji grawitacyjnej. Wariant KGEL PVC‑U SN4 (ściana lita) łączy niską chropowatość wewnętrzną z odpowiednią sztywnością obwodową SN4, zapewniając stabilność przekroju i szczelność połączeń w typowych warunkach zabudowy wokół budynku, na przyłączach i ciągach podposadzkowych. Kielichowe złącze z uszczelką skraca czas montażu i ułatwia zachowanie szczelności, a PVC‑U gwarantuje pełną odporność na korozję oraz wysoką odporność chemiczną w zakresie pH 2–12. Pomarańczowa barwa ułatwia identyfikację w gruncie i nadzór prac ziemnych. Rury KGEL SN4 sprawdzają się w sieciach sanitarnych, deszczowych i ogólnospławnych, w tym na odcinkach o dłuższych spadkach – pod warunkiem prawidłowej zabudowy (podsypka, obsypka, zagęszczenie warstwowe). System jest kompatybilny ze studniami inspekcyjnymi SC, co upraszcza projektowanie rewizji i włączeń bocznych. Gdy trasa przebiega pod znacznymi obciążeniami ruchem lub w trudnych warunkach gruntowo‑wodnych, należy rozważyć dobór wyższej klasy sztywności (np. SN8) zgodnie z projektem.
Gdzie stosować rurę KGEL PVC‑U SN4 i jak ją prawidłowo zabudować w gruncie, by utrzymać szczelność i przepustowość?
Zastosowania: przyłącza, podposadzkowe, sieci sanitarne i deszczowe w standardowych warunkach obciążenia
Rury KGEL PVC‑U SN4 są projektowane do grawitacyjnego odprowadzania ścieków bytowo‑gospodarczych oraz wód opadowych w typowych lokalizacjach: przyłącza budynków jednorodzinnych i wielorodzinnych, przewody podposadzkowe, odcinki między studniami rewizyjnymi na posesji, odwodnienia terenu poza bezpośrednim ruchem ciężkim. Lita ścianka i niska chropowatość ograniczają odkładanie osadów oraz straty hydrauliczne, co sprzyja samooczyszczaniu przewodów i stabilnym przepływom podczas intensywnych opadów. PVC‑U jest odporny na działanie ścieków w zakresie pH 2–12, wód gruntowych i czynników glebowych, więc materiał nie ulega korozji ogólnej ani wżerowej, a barwa pomarańczowa ułatwia geodezję i kontrolę prac ziemnych. Złącze kielich + uszczelka pozwala na szybkie wprowadzanie kolejnych odcinków, zachowując równocześnie szczelność złączy – istotną zarówno dla ochrony gruntu przed infiltracją, jak i dla długowieczności podsypki. W przypadku tras prowadzonych pod parkingami czy jezdniami lub w warunkach znacznych obciążeń bocznych, dobór klasy sztywności powinien wynikać z projektu (często rekomenduje się SN8 i odpowiednią technologię zabudowy). Dzięki kompatybilności ze studniami SC łatwo zaplanujesz rewizje, włączenia boczne i zmiany kierunku, utrzymując parametry hydrauliczne i serwisowe całej sieci.
SN4 a warunki posadowienia – kiedy wystarczy, a kiedy wymaga się wyższej klasy sztywności
Parametr SN4 opisuje sztywność obwodową rury, czyli jej zdolność do zachowania kształtu pod naporem gruntu i obciążeń eksploatacyjnych. W praktyce SN4 jest właściwym wyborem w standardowych warunkach przydomowych i inwestycjach bez bezpośredniego ruchu ciężkiego nad trasą przewodu, przy zachowaniu zasad posadowienia (podsypka, obsypka i zagęszczenie zgodnie z projektem). Jeśli trasa przebiega w strefach o zwiększonych obciążeniach (drogi, place manewrowe), na terenach szkód górniczych, przy wysokim zwierciadle wód gruntowych lub gdy wymagana jest szczególna sztywność powłoki na odcinkach o dużych spadkach, projekt może wskazać klasę wyższą (np. SN8) oraz podnieść wymagania dot. technologii zabudowy. O ostatecznym doborze decydują obliczenia statyczne układu rura–grunt i warunki lokalne: miąższość strefy ochronnej, rodzaj gruntu, głębokość posadowienia, dopuszczalne ugięcie oraz obciążenia dynamiczne. Właściwy dobór klasy wraz z poprawnym montażem sprawia, że rura zachowuje szczelność i geometrię przez lata, a sieć pracuje przewidywalnie przy minimalnym ryzyku awarii i infiltracji.
Montaż w gruncie: wykop, podsypka i złącza kielichowe – detale, które decydują o szczelności i trwałości
Nośność przewodu zależy nie tylko od klasy SN4, ale od kompletnego układu rura–grunt. Dno wykopu powinno być równe, bez ostrych krawędzi i kamieni; stosuje się podsypkę (piasek/pospółka) o zadanej grubości, a obsypkę boczną zagęszcza się warstwami według projektu. Odcinki łączy się na kielich z uszczelką, z użyciem smaru montażowego – rurę dosuwa się do oporu i cofa o kilka milimetrów, pozostawiając luz na kompensację termiczną. Kielichy układa się przeciwnie do kierunku spływu, co ułatwia wsuwanie kolejnych odcinków i ogranicza ryzyko uszkodzenia uszczelki. W rejonach z wysokim poziomem wód gruntowych przewiduje się zwiększoną grubość strefy ochronnej i odpowiednią klasę zagęszczenia; pod ruchem – dodatkowe wymagania wynikające z projektu drogowego. Zmiany kierunku i średnicy wykonuje się kształtkami systemowymi, a miejsca rewizyjne i włączenia boczne realizuje w studniach SC, co zapewnia szczelność i łatwość serwisu. Po zabudowie zaleca się próbę szczelności i inspekcję trasy – szybkie wykrycie błędów montażowych oszczędza wielokrotność kosztów na etapie eksploatacji.
Hydraulika i eksploatacja: niska chropowatość, odporność chemiczna pH 2–12, mniej osadów i przewidywalne utrzymanie
Gładkie ścianki PVC‑U przekładają się na niższą chropowatość, mniejsze straty hydrauliczne i ograniczoną tendencję do narastania złogów biologiczno‑mineralnych. Dzięki temu przewody zachowują rezerwę przepustowości podczas intensywnych opadów, a częstotliwość czyszczeń jest niższa. Odporność chemiczna na ścieki w zakresie pH 2–12 oraz odporność powierzchni zewnętrznych na oddziaływanie wód gruntowych sprzyjają długowieczności instalacji i ograniczają ryzyko degradacji materiału. W połączeniu ze studniami SC sieć jest przewidywalna w kontroli (inspekcje TV, płukanie), a prosta technologia złączy kielichowych ułatwia utrzymanie jednolitego standardu wykonawczego. W inwestycjach, gdzie występują okresowe ścieków gorących lub wyższe temperatury medium, odcinki newralgiczne należy projektowo przewidzieć w systemie KG PP (kompatybilnym), co zapewni ciągłość parametrów w całym układzie. Efekt: trwała, szczelna i cicha sieć o przewidywalnych kosztach LCC.
Specyfikacja techniczna
| Wyszczególnienie | Wartość |
|---|---|
| Producent / System | Magnaplast – system KG (zewnętrzna kanalizacja grawitacyjna) |
| Wariant rury | KGEL PVC‑U SN4 – ścianka lita, złącze kielichowe z uszczelką |
| Materiał | PVC‑U (nieplastyfikowany polichlorek winylu), odporność na korozję |
| Kolor | Pomarańczowy (rury zewnętrzne KG) |
| Średnica nominalna (DN) | 160 mm |
| Grubość ścianki [mm] | 4 mm |
| Długość odcinka [m] | 1 m |
| Klasa sztywności obwodowej | SN4 – standardowe warunki posadowienia (bez ruchu ciężkiego nad trasą) |
| Rodzaj pracy układu | Bezczynieniowa, grawitacyjna (sanitarna, deszczowa, ogólnospławna) |
| Zakres odporności chemicznej | Ścieki o pH 2–12 (rury, kształtki i uszczelki) |
| Właściwości hydrauliczne | Niska chropowatość wewnętrzna; ograniczona tendencja do odkładania osadów |
| Połączenia | Kielich + uszczelka elastomerowa; montaż ze smarem, dosunięcie do oporu i cofnięcie o kilka mm (kompensacja) |
| Zastosowanie | Przyłącza kanalizacyjne, instalacje podposadzkowe, przewody między studniami na posesji, odwodnienia terenu; sieci sanitarne, deszczowe i ogólnospławne. Dla ścieków o podwyższonej temperaturze – odcinki w systemie KG PP. |
| Wytyczne montażowe |
|
| Kompatybilność systemowa | Pełna kompatybilność z kształtkami KG i studniami inspekcyjnymi SC |
| Trwałość eksploatacyjna | Wysoka; projektowana żywotność przy prawidłowej zabudowie i eksploatacji |
| Uwagi projektowe | W strefach obciążeń ruchem, trudnych warunkach gruntowo‑wodnych lub dużych spadkach rozważyć wyższą klasę (np. SN8) i odpowiednią technologię zabudowy |
Najczęściej zadawane pytania (FAQ)
Do zewnętrznej kanalizacji grawitacyjnej – sanitarnej, deszczowej i ogólnospławnej: przyłącza, podposadzkowe, ciągi między studniami.
SN4 to niższa sztywność obwodowa – właściwa w standardowych warunkach obciążenia i bez ruchu ciężkiego nad trasą. Pod drogami i w trudnych warunkach projekt często wskazuje SN8.
Tak. Kielich + uszczelka zapewnia szczelność i sprawny montaż; zalecany smar i cofnięcie o kilka mm dla kompensacji.
pH 2–12 – typowy zakres dla ścieków komunalnych i wód opadowych; całkowita odporność na korozję ogólną i wżerową.
Tak, pod warunkiem doboru średnic/spadków z projektu i prawidłowej zabudowy (podsypka, obsypka, zagęszczenie).
Dobór klasy nośności wymaga projektu; w strefach ruchu najczęściej zaleca się wyższe klasy sztywności (np. SN8) oraz odpowiednią technologię zabudowy.
Tak. Pełna kompatybilność – łatwe włączenia, rewizje i zmiany kierunku w jednym systemie.
Projektujesz przyłącza i sieci przy budynku? Magnaplast KG – rura KGEL PVC‑U SN4 to ekonomiczny wybór w standardowych warunkach zabudowy. Skontaktuj się z nami – dobierzemy średnice, studnie SC i kształtki do Twojej inwestycji.
