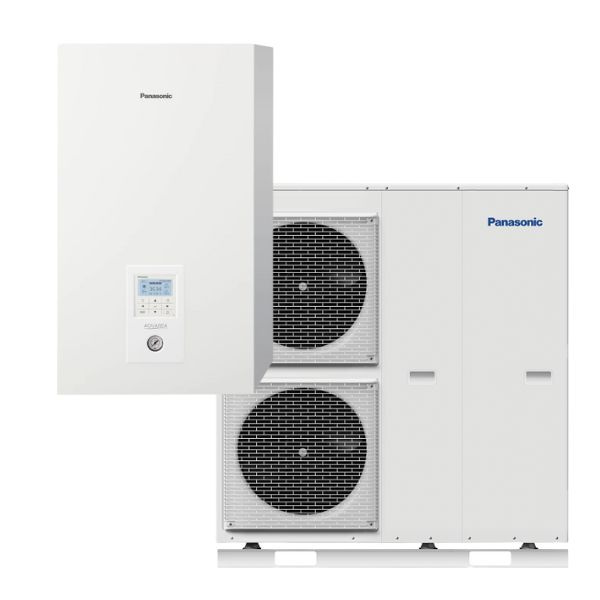

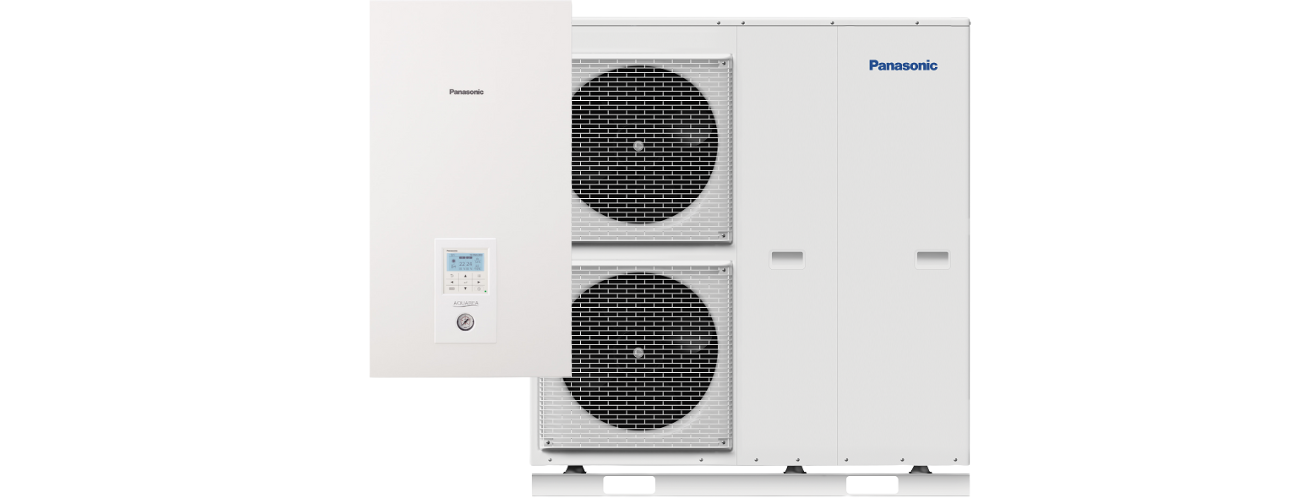

Aquarea T-CAP to linia powietrznych pomp ciepła typu split projektowana do pracy w niskich temperaturach zewnętrznych z utrzymaniem nominalnej mocy grzewczej aż do silnych mrozów. Model KIT-WQC09H3E8 to wariant trójfazowy (400 V) o mocy 9 kW, wykorzystujący czynnik R410A. Układ zapewnia ogrzewanie, chłodzenie wodne oraz współpracuje z zasobnikiem ciepłej wody użytkowej. Woda grzewcza może osiągać temperatury charakterystyczne dla serii T-CAP, co umożliwia zasilanie ogrzewania podłogowego oraz grzejników niskotemperaturowych. Konstrukcja split oznacza, że obieg chłodniczy pracuje w jednostce zewnętrznej, a do budynku prowadzi się jedynie instalację wodną — to upraszcza modernizacje i serwis. W standardzie generacji H przewidziano pompę obiegową klasy A ze zmienną prędkością, zintegrowany przepływomierz i filtr wody. Zdalny nadzór Aquarea Smart Cloud jest dostępny po doposażeniu w moduł CZ-TAW1 (opcja, nie wchodzi w skład zestawu).
Rozwiązania T-CAP są opracowane do stabilnej pracy w warunkach zimowych: automatyka i obieg z elementami odzysku/regeneracji wspierają utrzymanie nominalnej mocy grzewczej bez stałego wsparcia grzałką do bardzo niskich temperatur otoczenia. Efektem jest przewidywalny komfort oraz mniej krótkich cykli rozruchowych nawet podczas dłuższych epizodów mrozu. W praktyce łatwiej prowadzić krzywą grzewczą, a czasy dogrzewania budynku pozostają powtarzalne. To ważne w modernizacjach, gdzie oczekuje się zachowania parametrów znanych z tradycyjnych źródeł ciepła.
Charakterystyka T-CAP umożliwia uzyskanie wody grzewczej o temperaturach odpowiednich dla systemów niskotemperaturowych oraz modernizowanych instalacji z grzejnikami o większej powierzchni wymiany. Dzięki temu można łączyć obiegi podłogowe z grzejnikowymi bez pełnej wymiany instalacji. Tryb chłodzenia wodnego (z właściwymi terminalami odbiorczymi) pozwala obniżać temperaturę w pomieszczeniach w sezonie letnim, przy zachowaniu jednego, przejrzystego układu hydraulicznego.
W konstrukcji split cały obieg czynnika znajduje się w jednostce zewnętrznej, a do pomieszczenia technicznego doprowadza się przewody wodne CO/CWU. Upraszcza to montaż i serwis od strony budynku oraz ułatwia wpięcie w istniejące rozdzielacze. W modernizacjach często wystarcza przebudowa krótkich odcinków hydrauliki i poprawne zrównoważenie przepływów — bez prowadzenia instalacji chłodniczej wewnątrz domu.

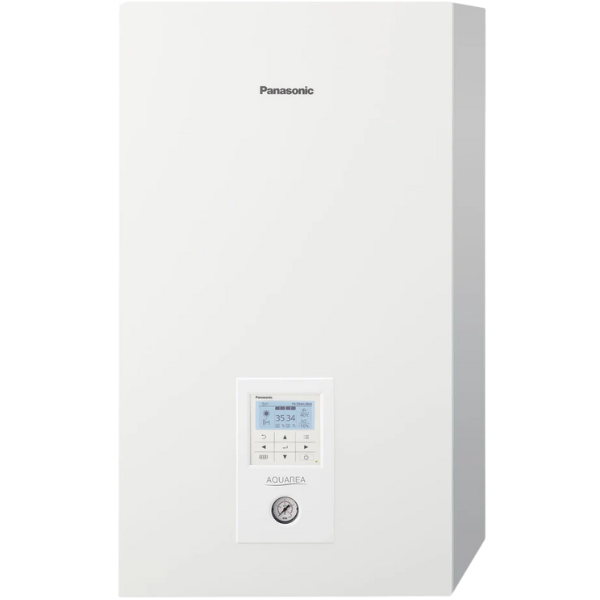

Jednostka wewnętrzna generacji H ma w standardzie pompę obiegową klasy A ze zmienną prędkością, zintegrowany przepływomierz i filtr wody. To zestaw ułatwiający uruchomienie, diagnostykę i utrzymanie wysokiej sprawności wymienników. Dla trwałości układu kluczowe jest okresowe czyszczenie filtra i kontrola przepływów podczas przeglądów.
Wariant trójfazowy 9 kW jest kierowany do budynków o umiarkowanym zapotrzebowaniu cieplnym i instalacjach, w których priorytetem jest stabilna praca przy mrozie oraz równomierne obciążenie faz. Ostateczny dobór wykonuje się na podstawie obliczeń strat ciepła (OZC). W nowych domach zwykle prowadzi się system na niskiej temperaturze zasilania dla wysokiej sprawności sezonowej; w modernizacjach ważne jest zrównoważenie przepływów oraz dostosowanie krzywej grzewczej do charakterystyki grzejników.
Zastosowanie trybu Quiet ogranicza hałas jednostki zewnętrznej. O końcowym poziomie dźwięku decyduje też montaż: sztywne posadowienie, amortyzacja drgań i zachowanie wymaganych odstępów od przegród. Prawidłowe prowadzenie rur oraz unikanie mostków drganiowych pomagają utrzymać dobrą kulturę pracy w gęstej zabudowie.
Podstawowe nastawy i harmonogramy są dostępne z panelu jednostki. Zdalny nadzór Aquarea Smart Cloud działa po dołączeniu modułu CZ-TAW1 i połączeniu z Internetem (moduł nie jest elementem zestawu). Rozwiązanie umożliwia podgląd parametrów i zdalną zmianę ustawień.
Dla stabilnej pracy istotne są: dobrane średnice, równoważenie obiegów, izolacja przewodów oraz skuteczne odpowietrzenie. W obiegu zewnętrznym należy zapewnić ochronę przed zamarzaniem medium zgodnie z zaleceniami producenta i projektem instalacji.
T-CAP 9 kW sprawdzi się jako główne źródło ciepła w domach jednorodzinnych, gdzie zima bywa surowa, a instalacja wymaga przewidywalnych parametrów zasilania. W modernizacjach może współpracować z istniejącymi obiegami i zasobnikiem CWU; w nowych domach ułatwia uzyskanie wysokiej sprawności sezonowej.
W codziennej eksploatacji kluczowe są: czysty filtr wody, właściwe przepływy oraz okresowe przeglądy po stronie czynnika wykonywane przez uprawniony serwis. Dzięki temu układ zachowuje stabilne parametry przez kolejne sezony grzewcze.
| Zestaw | Trójfazowe (zasilanie jednostki wewnętrznej) | |||
|---|---|---|---|---|
| KIT-WQC09H3E8 | KIT-WQC12H9E8 | KIT-WQC16H9E8 | ||
| Wydajność grzewcza / COP (otoczenie +7 °C, woda 35 °C) | kW / COP | 9,00 / 4,84 | 12,00 / 4,70 | 16,00 / 4,28 |
| Wydajność grzewcza / COP (otoczenie +7 °C, woda 55 °C) | kW / COP | 9,00 / 2,94 | 12,00 / 2,73 | 16,00 / 2,72 |
| Wydajność grzewcza / COP (otoczenie +2 °C, woda 35 °C) | kW / COP | 9,00 / 3,40 | 12,00 / 3,23 | 16,00 / 2,99 |
| Wydajność grzewcza / COP (otoczenie +2 °C, woda 55 °C) | kW / COP | 9,00 / 2,16 | 12,00 / 2,04 | 16,00 / 1,97 |
| Wydajność grzewcza / COP (otoczenie −7 °C, woda 35 °C) | kW / COP | 9,00 / 2,78 | 12,00 / 2,71 | 16,00 / 2,52 |
| Wydajność grzewcza / COP (otoczenie −7 °C, woda 55 °C) | kW / COP | 9,00 / 1,93 | 12,00 / 1,87 | 16,00 / 1,82 |
| Wydajność chłodnicza / EER (otoczenie 35 °C, woda 7 °C) | kW / EER | 7,00 / 3,02 | 10,00 / 4,17 | 12,00 / 4,12 |
| Wydajność chłodnicza / EER (otoczenie 35 °C, woda 18 °C) | kW / EER | 7,00 / 5,19 | 10,00 / 5,17 | 12,00 / 5,12 |
| Ogrzewanie, klimat umiarkowany (woda 35 °C / 55 °C) | ηs % | 195 / 132 | 182 / 131 | 168 / 121 |
| SCOP | 4,59 / 3,32 | 4,82 / 3,42 | 4,61 / 3,10 | |
| Klasa energetyczna | A+++ / A++ | A+++ / A++ | A++ / A+ | |
| Ogrzewanie, klimat chłodny (woda 35 °C / 55 °C) | ηs % | 160 / 125 | 168 / 121 | 150 / 125 |
| SCOP | 4,06 / 2,95 | 4,61 / 3,10 | 4,05 / 2,93 | |
| Klasa energetyczna | A++ / A+ | A+++ / A++ | A++ / A+ | |
| Jednostka wewnętrzna | ||||
| Model | WH-SQC09H3E8 | WH-SQC12H9E8 | WH-SQC16H9E8 | |
| Poziom ciśnienia akustycznego — ogrzewanie / chłodzenie | dB(A) | 33 / 33 | 33 / 33 | 33 / 33 |
| Wymiary (wys. × szer. × głęb.) | mm | 892 × 500 × 340 | 892 × 500 × 340 | 892 × 500 × 340 |
| Ciężar netto | kg | 45 | 45 | 45 |
| Przyłącze wody | cal | R1× | R1× | R1× |
| Pompa wody klasy A — liczba biegów | Zmienna | Zmienna | Zmienna | |
| Moc wejściowa (min./maks.) | W | 32 / 102 | 34 / 110 | 34 / 105 |
| Przepływ objętościowy wody grzewczej (ΔT = 5 K, 35 °C) | l/min | 25,8 | 34,4 | 45,9 |
| Moc wbudowanej grzałki elektrycznej | kW | 3,0 | 3,0 | 3,0 |
| Zalecany bezpiecznik (zasilanie 1 / 2) | A | 16 / 16 | 16 / 16 | 16 / 16 |
| Zalecany przekrój przewodu (zasilanie 1 / 2) | mm² | 5×2,5 / 5×2,5 | 5×2,5 / 5×2,5 | 5×2,5 / 5×2,5 |

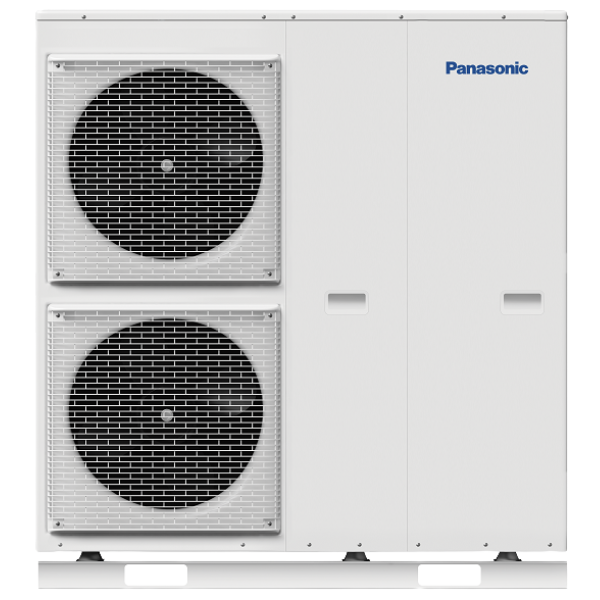

| Jednostka zewnętrzna | ||||
| Model | WH-UQ09HE8 | WH-UQ12HE8 | WH-UQ16HE8 | |
| Poziom mocy akustycznej — ogrzewanie | dB(A) | 58 | 58 | 62 |
| Wymiary (wys. × szer. × głęb.) | mm | 1410 × 1283 × 320 | 1410 × 1283 × 320 | 1410 × 1283 × 320 |
| Ciężar netto | kg | 151 | 151 | 151 |
| Ilość czynnika chłodniczego (R410A) / Emisja CO₂eq | kg / t | 2,85 / 5,951 | 2,85 / 5,951 | 2,99 / 6,242 |
| Średnica przyłączy — ciecz / gaz | cal (mm) | 3/8 (9,52) / 5/8 (15,88) | 3/8 (9,52) / 5/8 (15,88) | 3/8 (9,52) / 5/8 (15,88) |
| Zakres długości przewodu rurowego | m | 3 ~ 50 | 3 ~ 50 | 3 ~ 50 |
| Różnica wysokości instalacji jedn. wew./zew. | m | 30 | 30 | 30 |
| Długość przewodu bez dopełniania czynnika | m | 10 | 10 | 10 |
| Dodatkowy ładunek czynnika | g/m | 20 | 20 | 20 |
| Zakres roboczy — temperatura otoczenia | ogrzewanie (°C) | −28 ÷ +35 | −28 ÷ +35 | −28 ÷ +35 |
| chłodzenie (°C) | +10 ÷ +43 | +10 ÷ +43 | +10 ÷ +43 | |
| Temperatura wody na wylocie — ogrzewanie / chłodzenie | °C | 20 ÷ 60 / +5 ÷ +20 | 20 ÷ 60 / +5 ÷ +20 | 20 ÷ 60 / +5 ÷ +20 |
Dane wg dokumentacji serii Aquarea T-CAP generacji H (R410A), wariant trójfazowy 400 V.
Tak — cechą serii T-CAP jest utrzymanie nominalnej wydajności grzewczej do bardzo niskich temperatur zewnętrznych, bez stałego wsparcia grzałką.
Tak — realizuje chłodzenie wodne z odpowiednimi terminalami i zabezpieczeniem przed kondensacją.
Nie. Zdalny nadzór Aquarea Smart Cloud działa po doposażeniu w moduł CZ-TAW1.
Pompa obiegowa klasy A ze zmienną prędkością, wbudowany przepływomierz i filtr wody.
Do ogrzewania podłogowego i grzejników niskotemperaturowych; dobór opieramy o OZC budynku.
Potrzebujesz stabilnej pracy przy mrozie w układzie trójfazowym? Panasonic Aquarea T-CAP 9 kW — split R410A z serii T-CAP. Skontaktuj się z nami — dobierzemy hydraulikę i sterowanie do Twojego projektu.
