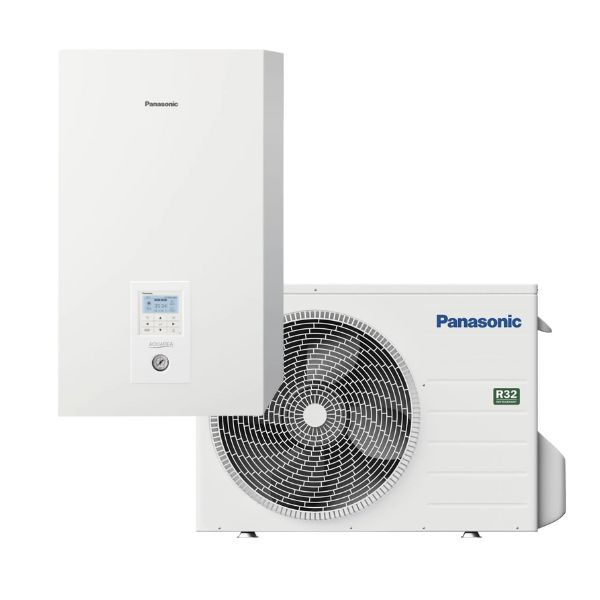

Pompa ciepła split Aquarea High Performance J R32 3 kW 230 V Panasonic KIT-WC03J3E5
- Panasonic Aquarea High Performance 3 kW (KIT-WC03J3E5) — splitowa pompa ciepła Panasonic z czynnikiem R32 i efektywnością sezonową A+++ (35 °C). Zasilanie 230 V, praca grzewcza do −20 °C, woda grzewcza do 60 °C.
Pompa ciepła split Panasonic Aquarea High Performance J R32 3 kW 230 V (KIT-WC03J3E5) — ogrzewanie, chłodzenie i przygotowanie CWU w domach energooszczędnych
Aquarea High Performance generacji J to linia powietrznych pomp ciepła typu split opracowana przez Panasonic do budynków o niskim zapotrzebowaniu na ciepło i nowoczesnych modernizacji. Zestaw KIT-WC03J3E5 (3 kW, R32) składa się z jednostki zewnętrznej oraz wewnętrznej. Układ pracuje w ogrzewaniu do temperatury zewnętrznej rzędu −20 °C i może przygotować wodę grzewczą do 60 °C, dzięki czemu współpracuje z ogrzewaniem podłogowym, niskotemperaturowymi grzejnikami i klimakonwektorami. Konstrukcja split ogranicza straty po stronie wodnej i daje swobodę prowadzenia rur chłodniczych, a sprężarka inwerterowa Inverter Plus stabilizuje komfort przez modulację mocy. Sterowanie możliwe jest lokalnie z regulatora lub zdalnie przez Aquarea Smart Cloud (wymaga modułu CZ-TAW1). Efektywność sezonowa na poziomie A+++ (dla 35 °C) wspiera niskie koszty eksploatacji, a kompaktowa budowa upraszcza montaż i serwis.
Jak zaprojektować pompa ciepła split Panasonic 3 kW w nowym budynku i modernizacji niskotemperaturowej?
Technologia split i czynnik R32 — stabilna praca, elastyczny montaż
W systemie split obieg chłodniczy łączy jednostkę zewnętrzną z wewnętrzną, co pozwala efektywnie przenosić energię z powietrza do instalacji wodnej. Czynnik R32 ma niższy współczynnik GWP w porównaniu z wcześniejszymi czynnikami i sprzyja uzyskiwaniu dobrych parametrów pracy przy niskich temperaturach. Taki podział urządzeń zwiększa swobodę lokalizacji: długość przewodów chłodniczych można dopasować do układu domu, a część hydrauliczna pozostaje w pomieszczeniu technicznym. Dla inwestora oznacza to porządek w kotłowni i przewidywalne zachowanie instalacji; dla instalatora — większą elastyczność w prowadzeniu tras i łatwiejszy dostęp serwisowy. Dzięki modulacji inwerterowej urządzenie dopasowuje się do bieżącego obciążenia, ogranicza niepotrzebne cykle start/stop i utrzymuje stałą temperaturę zasilania bez nadmiernych wahań, co jest kluczowe w budynkach o małej bezwładności cieplnej.
Hydraulika generacji J — pompa klasy A, przepływomierz i filtr magnetyczny
Jednostka wewnętrzna serii High Performance generacji J ma w standardzie pompę obiegową klasy A ze zmienną prędkością, zintegrowany przepływomierz i filtr magnetyczny. To zestaw elementów, który ułatwia uruchomienie i późniejsze utrzymanie sprawności instalacji: łatwo zweryfikować przepływy, wychwycić zanieczyszczenia ferromagnetyczne i dopasować bieg pompy do aktualnych warunków pracy. Dostęp do filtra i elementów serwisowych jest prosty, co skraca przestoje. Takie wyposażenie sprzyja stabilności całego układu — od rozruchu, przez sezon grzewczy, po okresowe przeglądy. W praktyce użytkownik zyskuje przewidywalny komfort, a instalator czytelne punkty kontrolne do diagnostyki.
Zakres pracy do mrozów i woda grzewcza do 60 °C — kompatybilność z wieloma odbiornikami
Model KIT-WC03J3E5 pracuje w ogrzewaniu przy niskich temperaturach zewnętrznych i może przygotować wodę grzewczą do 60 °C, co pozwala zasilać ogrzewanie podłogowe, niskotemperaturowe grzejniki czy klimakonwektory. W nowych budynkach najczęściej stosuje się niskie temperatury zasilania dla wysokiej sezonowej efektywności, natomiast w modernizacjach kluczowe jest poprawne zrównoważenie przepływów i dopasowanie krzywej grzewczej. Dzięki modulacji urządzenie ogranicza wahania i utrzymuje założony komfort, a automatyka dba o kolejność przełączeń pomiędzy trybami pracy. Konstrukcja split ułatwia dopasowanie układu do zastanej infrastruktury, bez przebudowy całej instalacji.
Efektywność sezonowa A+++ (35 °C) — realne oszczędności w eksploatacji
Wysoka efektywność sezonowa przy zasilaniu niskotemperaturowym przekłada się na niższy koszt jednostkowy ciepła i mniejsze zużycie energii elektrycznej w długim okresie. To efekt połączenia inwerterowej sprężarki, dopracowanej hydrauliki i sterowania, które ograniczają straty i eliminują zbędne cykle. W praktyce użytkownik zyskuje stabilne warunki w pomieszczeniach i przewidywalne rachunki, a instalator — układ, który łatwo zestroić z istniejącą instalacją grzewczą. Dodatkową korzyścią jest ograniczenie emisji pośrednich CO₂ dzięki wykorzystaniu energii z powietrza zewnętrznego jako głównego nośnika ciepła.
Sterowanie lokalne i zdalne — Aquarea Smart Cloud (wymaga CZ-TAW1)
Obsługa odbywa się z poziomu panelu sterowania z czytelnym menu i dostępem do najważniejszych parametrów pracy. Dla zdalnego nadzoru przewidziano usługę Aquarea Smart Cloud; aby z niej korzystać, należy wyposażyć system w moduł komunikacyjny CZ-TAW1 i zapewnić połączenie z Internetem. Rozwiązanie pozwala monitorować temperatury, harmonogramy i tryby pracy, a także wprowadzać zmiany z telefonu lub przeglądarki. Z punktu widzenia serwisu historia zdarzeń i podgląd podstawowych wielkości operacyjnych usprawniają diagnostykę i skracają czas reakcji na ewentualne nieprawidłowości.
Integracje i logika pracy — elastyczność w projektach nowych i modernizacyjnych
Jednostka wewnętrzna wyposażona jest w port komunikacyjny umożliwiający integrację z systemami zarządzania budynkiem. Dzięki temu można powiązać pracę źródła ciepła z funkcjami domu, harmonogramami lub strategiami oszczędzania energii. W modernizacjach istotne jest poprawne przypisanie priorytetów (np. kolejności przygotowania CWU i zasilania obiegów CO) i dobór elementów instalacji, które zapewnią stabilne przepływy. Taki układ działa przewidywalnie i nie wymaga złożonej obsługi w codziennym użytkowaniu.
Komfort akustyczny i tryb nocny — kultura pracy w zwartej zabudowie
Konstrukcja jednostek serii High Performance ogranicza hałas aerodynamiczny i drganiowy, a tryb nocny dodatkowo redukuje prędkość wentylatora oraz charakterystykę pracy sprężarki w godzinach wymagających obniżonego poziomu dźwięku. W praktyce poprawne posadowienie jednostki zewnętrznej, użycie podkładek antywibracyjnych i zachowanie zalecanych odległości od przegród przekładają się na cichą, nieinwazyjną eksploatację. To istotne zarówno dla komfortu domowników, jak i spełnienia lokalnych wymagań środowiskowych.
Rozsądne zużycie energii i niższy ślad węglowy
Pompy ciepła powietrze–woda odzyskują energię z otoczenia, ograniczając zapotrzebowanie na energię elektryczną w stosunku do tradycyjnych źródeł ciepła. Zastosowanie czynnika R32 zmniejsza wpływ układu chłodniczego na środowisko w porównaniu z wcześniejszymi czynnikami. Przy prawidłowo dobranym systemie, z wyregulowanymi przepływami i odpowiednio niską temperaturą zasilania, użytkownik uzyskuje wyraźnie niższe koszty ogrzewania w skali sezonu, a instalacja pracuje w stabilnym reżimie przez wiele lat.
Projekt i montaż — przepływy, izolacja i odpowietrzenie
Praktyka pokazuje, że stabilność pracy zaczyna się od hydrauliki: właściwy dobór średnic, równoważenie obiegów, izolacja przewodów oraz sprawne odpowietrzenie są kluczowe dla utrzymania wysokiej sprawności. Wbudowany przepływomierz ułatwia rozruch i weryfikację parametrów, a filtr magnetyczny chroni wymienniki i armaturę przed zanieczyszczeniami. W instalacjach o małej bezwładności wodnej warto przewidzieć pojemność buforową adekwatną do charakterystyki pracy, aby ograniczyć taktowanie i utrzymać spokojną modulację.
Utrzymanie i gwarancja — łatwy dostęp serwisowy, 5 lat na sprężarkę
Regularne przeglądy i dbanie o czystość instalacji wodnej przekładają się na stałe osiągi i długą żywotność podzespołów. Dostęp do filtracji i elementów serwisowych jest prosty, co skraca czas czynności utrzymaniowych. Producent przewiduje gwarancję na sprężarkę jednostki zewnętrznej w okresie 5 lat; szczegółowe warunki i wymagania przeglądowe określa dokumentacja. Takie podejście upraszcza eksploatację i zapewnia przewidywalność działania w całym cyklu życia systemu.
Specyfikacja techniczna
| Zestaw | KIT-WC03J3E5 | Jednofazowe (zasilanie jednostki wewnętrznej) | |||
|---|---|---|---|---|---|
| KIT-WC05J3E5 | KIT-WC07J3E5 | KIT-WC09J3E5 | |||
| Wydajność grzewcza / COP (otoczenie +7°C, woda 35°C) | kW / COP | 3,20 / 5,33 | 5,00 / 5,00 | 7,00 / 4,76 | 9,00 / 4,48 |
| Wydajność grzewcza / COP (otoczenie +7°C, woda 55°C) | kW / COP | 3,20 / 2,81 | 5,00 / 2,72 | 7,00 / 2,82 | 8,95 / 2,78 |
| Wydajność grzewcza / COP (otoczenie +2°C, woda 35°C) | kW / COP | 3,20 / 3,64 | 4,20 / 3,18 | 6,85 / 3,41 | 7,00 / 3,40 |
| Wydajność grzewcza / COP (otoczenie +2°C, woda 55°C) | kW / COP | 3,20 / 2,19 | 4,10 / 1,99 | 6,20 / 2,21 | 6,30 / 2,16 |
| Wydajność grzewcza / COP (otoczenie −7°C, woda 35°C) | kW / COP | 3,30 / 2,80 | 4,20 / 2,59 | 5,60 / 2,87 | 6,12 / 2,78 |
| Wydajność grzewcza / COP (otoczenie −7°C, woda 55°C) | kW / COP | 3,20 / 1,79 | 3,55 / 1,71 | 5,25 / 1,94 | 5,90 / 1,93 |
| Wydajność chłodnicza / EER (otoczenie 35°C, woda 7°C) | kW / EER | 3,20 / 3,52 | 4,50 / 3,00 | 6,70 / 3,03 | 8,20 / 2,72 |
| Wydajność chłodnicza / EER (otoczenie 35°C, woda 18°C) | kW / EER | 3,20 / 4,71 | 4,80 / 4,29 | 6,70 / 4,72 | 9,00 / 4,18 |
| Ogrzewanie, klimat umiarkowany (woda 35°C / woda 55°C) | Sezonowa efektywność energetyczna ηs % | 200 / 136 | 200 / 136 | 193 / 130 | 193 / 130 |
| SCOP | 5,07 / 3,47 | 5,07 / 3,47 | 4,90 / 3,32 | 4,90 / 3,32 | |
| Klasa energetyczna | A+++ do D | ||||
| Ogrzewanie, klimat ciepły (woda 35°C / woda 55°C) | Sezonowa efektywność energetyczna ηs % | 245 / 165 | 245 / 165 | 227 / 160 | 227 / 160 |
| SCOP | 6,20 / 4,20 | 6,20 / 4,20 | 5,75 / 4,07 | 5,75 / 4,07 | |
| Klasa energetyczna | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | |
| Ogrzewanie, klimat chłodny (woda 35°C / woda 55°C) | Sezonowa efektywność energetyczna ηs % | 157 / 110 | 157 / 110 | 164 / 116 | 164 / 116 |
| SCOP | 4,00 / 2,83 | 4,00 / 2,83 | 4,18 / 2,98 | 4,18 / 2,98 | |
| Klasa energetyczna | A++ / A+ | A++ / A+ | A++ / A+ | A++ / A+ | |
| Jednostka wewnętrzna | |||||
| Model | WH-SDC0305J3E5 | WH-SDC0305J3E5 | WH-SDC0709J3E5 | WH-SDC0709J3E5 | |
| Poziom ciśnienia akustycznego — ogrzewanie / chłodzenie | dB(A) | 28 / 28 | 28 / 28 | 30 / 30 | 30 / 31 |
| Wymiary (wys. × szer. × głęb.) | mm | 892 × 500 × 340 | 892 × 500 × 340 | 892 × 500 × 340 | 892 × 500 × 340 |
| Ciężar netto | kg | 42 | 42 | 42 | 42 |
| Przyłącze wody | cal | R1x | R1x | R1x | R1x |
| Pompa wody klasy A — liczba biegów | Zmienna | Zmienna | Zmienna | Zmienna | |
| Moc wejściowa (min./maks.) | W | 30 / 100 | 33 / 106 | 34 / 114 | 40 / 120 |
| Przepływ objętościowy wody grzewczej (ΔT = 5 K, 35°C) | l/min | 9,2 | 14,3 | 20,1 | 25,8 |
| Moc wbudowanej grzałki elektrycznej | kW | 3 | 3 | 3 | 3 |
| Zalecany bezpiecznik (zasilanie 1 / 2) | A | 16 / 16 | 16 / 16 | 25 / 16 | 25 / 16 |
| Zalecany przekrój przewodu (zasilanie 1 / 2) | mm² | 3×2,5 / 3×2,5 | 3×2,5 / 3×2,5 | 3×4,0 / 3×2,5 | 3×4,0 / 3×2,5 |
| Jednostka zewnętrzna | |||||
| Model | WH-UD03JE5 | WH-UD05JE5 | WH-UD07JE5 | WH-UD09JE5-1 | |
| Poziom mocy akustycznej — ogrzewanie | dB(A) | 55 | 55 | 59 | 59 |
| Wymiary (wys. × szer. × głęb.) | mm | 622 × 824 × 298 | 622 × 824 × 298 | 795 × 875 × 320 | 795 × 875 × 320 |
| Ciężar netto | kg | 37 | 37 | 61 | 61 |
| Ilość czynnika chłodniczego (R32) / Emisja równoważna CO₂ | kg / t | 0,9 / 0,608 | 0,9 / 0,608 | 1,27 / 0,857 | 1,27 / 0,857 |
| Średnica przyłączy rurowych — ciecz / gaz | cal (mm) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 5/8 (15,88) | 1/4 (6,35) / 5/8 (15,88) |
| Zakres długości przewodu rurowego | m | 3 ~ 25 | 3 ~ 25 | 3 ~ 50 | 3 ~ 50 |
| Różnica wysokości zainstalowania jednostki wewn. i zewn. | m | 20 | 20 | 30 | 30 |
| Długość przewodu bez konieczności dopełniania czynnika gazowego | m | 10 | 10 | 10 | 10 |
| Dodatkowy ładunek czynnika gazowego | g/m | 20 | 20 | 25 | 25 |
| Zakres roboczy — temperatura otoczenia | ogrzewanie (°C) | −20 ÷ +35 | −20 ÷ +35 | −20 ÷ +35 | −20 ÷ +35 |
| chłodzenie (°C) | +10 ÷ +43 | +10 ÷ +43 | +10 ÷ +43 | +10 ÷ +43 | |
| Temperatura wody na wylocie — ogrzewanie / chłodzenie | °C | 20 ÷ 60 / 5 ÷ 20 | 20 ÷ 60 / 5 ÷ 20 | 20 ÷ 60 / 5 ÷ 20 | 20 ÷ 60 / 5 ÷ 20 |
Dane według dokumentacji serii Aquarea High Performance generacji J (R32).
Najczęściej zadawane pytania (FAQ)
Tak, zakres pracy ogrzewania obejmuje warunki zimowe; dla tego modelu przewidziano pracę do temperatur rzędu −20 °C na zewnątrz.
Maksymalna temperatura wody na zasilaniu wynosi 60 °C zgodnie z dokumentacją serii High Performance generacji J.
Nie. KIT-WC03J3E5 to wersja jednofazowa 230 V.
Tak, urządzenie realizuje chłodzenie wodne przy zastosowaniu odpowiednich terminali odbiorczych i prawidłowej konfiguracji instalacji.
Tak, z użyciem Aquarea Smart Cloud — wymagany jest moduł komunikacyjny CZ-TAW1 oraz dostęp do Internetu.
W standardzie przewidziano pompę obiegową klasy A ze zmienną prędkością, wbudowany przepływomierz i filtr magnetyczny.
Do ogrzewania podłogowego, niskotemperaturowych grzejników i klimakonwektorów, zależnie od projektu instalacji.
Tak, prace po stronie czynnika powinien wykonywać uprawniony instalator w zakresie urządzeń chłodniczych.
Tak, mała moc nominalna i modulacja inwerterowa sprzyjają stabilnej pracy w budynkach energooszczędnych.
Producent przewiduje 5-letnią gwarancję na sprężarkę jednostki zewnętrznej; obowiązują warunki określone w dokumentacji.
Budujesz dom energooszczędny lub modernizujesz ogrzewanie? Panasonic Aquarea High Performance 3 kW — split R32 z wysoką efektywnością sezonową i opcją zdalnego nadzoru. Skontaktuj się z nami — dobierzemy hydraulikę i sterowanie do Twojego projektu.
