Elektryczny ogrzewacz wody Elektromet WJ Venus Plus 140l - lewy 013-14-211/L
- Elektryczne ogrzewacze wody WJ/W „VENUS-plus” przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej dla potrzeb sanitarnych, socjalnych i gospodarczych.
Ogrzewacze VENUS PLUS
są to urządzenia ciśnieniowe przystosowane do pracy w pozycji pionowej króćcami dopływu i odpływu wody użytkowej do dołu, przy maksymalnym ciśnieniu wody użytkowej w zbiorniku 0,6 MPa (6 barów). Woda użytkowa ogrzewana jest grzałką nurkową 1,5 kW zasilaną prądem jednofazowym ~230 V i wężownicą spiralną, umożliwiającą podłączenie ogrzewacza np. do niskotemperaturowego kotła wodnego dowolnego typu.Elektryczne ogrzewacze wody przeznaczone są do przygotowania ciepłej wody użytkowej przy wykorzystaniu energii elektrycznej. Ogrzewacze tego typu montowane są w pozycji pionowej. Mogą być instalowane w każdym pomieszczeniu posiadającym doprowadzenie energii elektrycznej i wody.
Zasada działania:
Woda użytkowa ogrzewana jest grzałką nurkową 1,5 kW zasilaną prądem jednofazowym ~230 V i wężownicą spiralną, umożliwiającą podłączenie ogrzewacza np. do niskotemperaturowego kotła wodnego dowolnego typu. Ciepło potrzebne do podgrzania wody użytkowej dostarczane jest przez wodę grzewczą (np. z kotła centralnego ogrzewania) przepływającą przez spiralną wężownicę o dużej powierzchni grzewczej, znajdującą się wewnątrz zbiornika podgrzewacza. Ciepło to przenikając przez ścianki wężownicy ogrzewa wodę użytkową zgromadzoną w zbiorniku. Podstawowym elementem budowy ogrzewacza jest zbiornik ciśnieniowy wykonany z blachy stalowej pokryty wewnątrz warstwą wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni go przed korozją i zapewnia dobrą jakość podgrzewanej wody użytkowej. Dodatkowe zabezpieczenie antykorozyjne zbiornika stanowi zamontowana w dolnej dennicy anoda magnezowa, działanie której opiera się na wykorzystaniu różnicy potencjałów elektrochemicznych materiału zbiornika i anody. W ogrzewaczu tym zamontowany jest również wymiennik wody ciepłej w postaci wężownicy spiralnej z króćcami przyłączeniowymi po prawej lub lewej stronie ogrzewacza, Rys.1. Po tej samej stronie znajdują się również króćce: cyrkulacyjny i czujnika temperatury.

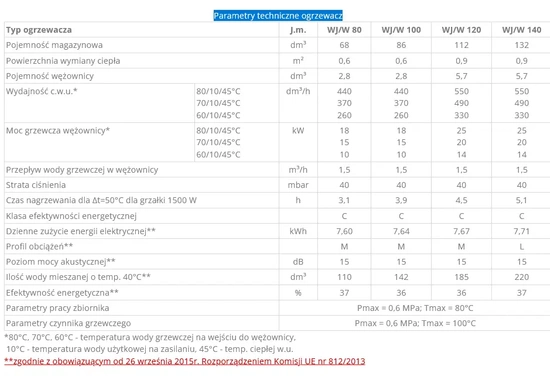

| Typ | j.m. | WJ/W 80 | WJ/W 100 | WJ/W 120 | WJ/W 140 |
|---|---|---|---|---|---|
| Pojemność magazynowa | dm³ | 68 | 86 | 112 | 132 |
| Powierzchnia wymiany ciepła | m² | 0,6 | 0,6 | 0,9 | 0,9 |
| Pojemność wężownicy | dm³ | 2,8 | 2,8 | 5,7 | 5,7 |
| Wydajność c.w.u. 80/10/45°C | dm³/h | 440 | 440 | 550 | 550 |
| Wydajność c.w.u. 70/10/45°C | dm³/h | 370 | 370 | 490 | 490 |
| Wydajność c.w.u. 60/10/45°C | dm³/h | 260 | 260 | 330 | 330 |
| Moc grzewcza wężownicy 80/10/45°C | l | 18 | 18 | 25 | 25 |
| Moc grzewcza wężownicy 70/10/45°C | l | 15 | 15 | 20 | 20 |
| Moc grzewcza wężownicy 60/10/45°C | l | 10 | 10 | 14 | 14 |
| Przepływ wody grzewczej w wężownicy | m³/h | 1,5 | 1,5 | 1,5 | 1,5 |
| Strata ciśnienia | mbar | 40 | 40 | 40 | 40 |
| Czas nagrzewania dla Δt=50°C dla grzałki 1500 W | h | 3,1 | 3,9 | 4,5 | 5,1 |
| Klasa efektywności energetycznej | C | C | C | C | |
| Dzienne zużycie energii elektryczne | kWh | 7,60 | 7,64 | 7,67 | 7,71 |
| Profil obciążeń | M | M | M | L | |
| Poziom mocy akustycznej | dBa | 15 | 15 | 15 | 15 |
| Ilość wody mieszanej o temp. 40°C | dm³ | 110 | 142 | 185 | 220 |
| Efektywność energetyczna | % | 37 | 37 | 37 | 37 |
| Parametry pracy zbiornika | Pmax = 0,6 MPa; Tmax = 80°C | Pmax = 0,6 MPa; Tmax = 80°C | Pmax = 0,6 MPa; Tmax = 80°C | Pmax = 0,6 MPa; Tmax = 80°C | |
| Parametry czynnika grzewczego | Pmax = 0,6 MPa; Tmax = 100°C | Pmax = 0,6 MPa; Tmax = 100°C | Pmax = 0,6 MPa; Tmax = 100°C | Pmax = 0,6 MPa; Tmax = 100°C | |
| D | mm | 430 | 430 | 455 | 455 |
| H | mm | 960 | 1150 | 1190 | 1360 |
| R | mm | 125 | 125 | 125 | 125 |
| E | mm | 450 | 450 | 475 | 475 |
| G | mm | 135 | 135 | 170 | 170 |
| F | mm | 625 | 815 | 710 | 870 |
| I | mm | 100 | 100 | 135 | 135 |
| Króciec c.w.u. | " | ½ | ½ | ½ | ½ |
| Króciec wężownicy | " | ½ | ½ | 1 | 1 |
| Króciec czujnika temp. | " | ½ | ½ | ½ | ½ |
| Króciec cyrkulacji | " | ½ | ½ | ¾ | ¾ |
| Wymiary anody magnezowej | mm | 761-25-225 | 761-25-300 | 761-30-200 | 761-30-270 |
| Masa ogrzewacza bez wody | kg | 52 | 67 | 70 | 73 |
