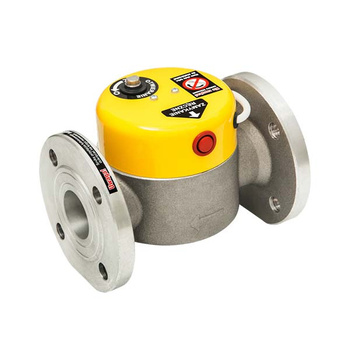

Zawory gazowe – inżynieria bezpiecznego odcięcia paliwa

W hierarchii bezpieczeństwa budynków mieszkalnych i obiektów przemysłowych, instalacje paliwowe zajmują miejsce nadrzędne. Gaz ziemny (metan) oraz mieszaniny propan-butanu (LPG) to media o ogromnym potencjale energetycznym, ale także wybuchowym. Dlatego armatura odcinająca, jaką są zawory gazowe, to nie tylko elementy hydrauliczne, ale zaawansowane urządzenia bezpieczeństwa. Ich konstrukcja musi sprostać ekstremalnym wymaganiom: zachować absolutną szczelność wewnętrzną (względem przepływu) i zewnętrzną (względem otoczenia) nie tylko w normalnych warunkach pracy, ale również w sytuacjach krytycznych, takich jak pożar budynku czy gwałtowne skoki ciśnienia. W przeciwieństwie do armatury wodnej, zawory do gazu podlegają rygorystycznej certyfikacji (znak budowlany B lub CE) i są projektowane z uwzględnieniem specyficznej reologii węglowodorów, które mają zdolność penetracji najdrobniejszych mikroszczelin materiałowych.

Konstrukcja i materiałoznawstwo: Mosiądz, NBR i PTFE

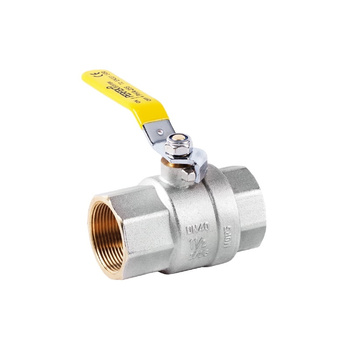

Sercem profesjonalnego zaworu gazowego jest korpus kuty z wysokogatunkowego mosiądzu (najczęściej stop CW617N), który charakteryzuje się minimalną porowatością. Zapobiega to dyfuzji gazu przez ścianki metalu. Elementem zamykającym jest precyzyjnie obrobiona kula, najczęściej stalowa lub mosiężna, pokryta warstwą idealnie gładkiego chromu. Kula ta obraca się w uszczelnieniach wykonanych z czystego teflonu (PTFE), który zapewnia niski współczynnik tarcia i niezawodność przez tysiące cykli otwórz/zamknij.
Najważniejszym elementem odróżniającym zawór gazowy od wodnego jest dławica, czyli uszczelnienie trzpienia (ośki), którą obracamy rączką. W armaturze gazowej stosuje się tu specjalistyczną gumę NBR (kauczuk akrylonitrylo-butadienowy). Jest to materiał całkowicie odporny na chemiczne działanie olejów, smarów i węglowodorów alifatycznych zawartych w gazie. Zwykła guma EPDM stosowana w wodociągach uległaby w takim środowisku błyskawicznemu spęcznieniu lub skruszeniu, doprowadzając do groźnego wycieku pod dźwignią. Całość systemu spina szeroko pojęta armatura gazowa, tworząc spójny i bezpieczny ciąg przesyłowy.

Standard HTB – odporność ogniowa jako wymóg krytyczny

Współczesne przepisy budowlane kładą ogromny nacisk na zachowanie szczelności instalacji w trakcie pożaru. Tu do gry wchodzi parametr HTB (Hochtemperaturbeständigkeit). Jest to norma określająca odporność armatury na wysokie temperatury. Certyfikowany zawór gazowy z oznaczeniem HTB (często widocznym na korpusie lub rączce) jest poddawany testom, w których przez 30 minut oddziałuje na niego temperatura 650 stopni Celsjusza.
W takich warunkach standardowe uszczelnienia gumowe ulegają stopieniu. Jednak konstrukcja zaworu HTB jest zaprojektowana tak, aby metalowe elementy docisnęły się do siebie pod wpływem temperatury lub by zadziałały specjalne uszczelki pęczniejące, tworząc barierę mechaniczną. Dzięki temu zawór, nawet będąc w centrum pożaru, nie pozwala na wydostanie się gazu na zewnątrz, co zapobiega podsycaniu ognia i ryzyku eksplozji, dając czas służbom ratunkowym na ewakuację i odcięcie głównych dopływów w skrzynkach licznikowych.

Integracja z siecią zewnętrzną i punktem wejścia

Zanim gaz dotrze do zaworu w kotłowni, pokonuje długą drogę. Pod ziemią, gdzie królują rury polietylenowe, stosuje się nierozerwalne połączenia zgrzewane, wykorzystując kształtki elektrooporowe. Ponieważ jednak rury PE nie mogą wchodzić do budynku (ze względu na palność), stosuje się inżynieryjne przejścia PE-stal. To one wyprowadzają medium do szafki gazowej. W tym miejscu realizowane są główne przyłącza gazowe z reduktorem i gazomierzem. Często to właśnie tutaj montowany jest pierwszy, główny zawór odcinający budynek. Musi on być odporny na zmienne warunki atmosferyczne i korozję, dlatego najlepsze modele posiadają rączki ze stali nierdzewnej lub aluminium malowanego proszkowo.

Ochrona urządzeń grzewczych i filtracja

Zawór gazowy to ostatni element przed urządzeniem odbiorczym, ale nigdy nie powinien pracować sam. Bezpośrednio za zaworem, a przed kotłem, obowiązkowo montuje się filtry do gazu. Ich zadaniem jest wyłapanie mikroskopijnych drobin pyłu i rdzy, które mogłyby uszkodzić precyzyjną automatykę palnika. Taki tandem (zawór + filtr) stanowi standardowe wyposażenie kotłowni, w której pracują nowoczesne kotły gazowe kondensacyjne. Umożliwia on bezpieczne odcięcie dopływu paliwa w celu okresowego czyszczenia wkładu filtra bez konieczności wzywania pogotowia gazowego do zamknięcia dopływu na ulicy. Podobny schemat stosuje się, gdy zasilane są przepływowe ogrzewacze wody (junkersy) oraz kuchenki gazowe.

Systemy hybrydowe i bezpieczeństwo instalacji wodnej

Warto pamiętać, że instalacja gazowa jest ściśle powiązana z instalacją wodną, którą zasila energią cieplną. W rozbudowanych kotłowniach, gdzie ciepło magazynowane jest przez duże zasobniki i wymienniki, obok armatury gazowej montuje się szereg zabezpieczeń hydraulicznych. Należą do nich zrzutowe zawory bezpieczeństwa chroniące przed wzrostem ciśnienia wody, oraz separujące przepływy zawory zwrotne i antyskażeniowe. Choć pracują one na innym medium, ich niezawodność jest równie krytyczna dla bezpieczeństwa całego węzła cieplnego. Wszystko to łączy się w jeden spójny system, który zaczyna się od żółtego kurka na rurze z gazem, a kończy na komforcie cieplnym w Twoim domu. Cała infrastruktura podziemna, w tym rozległe sieci i przyłącza gazowe, pracuje nieustannie, by dostarczyć paliwo do tego jednego, małego zaworu w Twojej kuchni czy kotłowni.
