Kształtki PE skręcane – inżynieria połączeń mechanicznych

W dziedzinie, którą jest nowoczesna hydrotechnika, szybkie i pewne łączenie rurociągów z tworzyw sztucznych stanowi absolutny priorytet. Niegdyś uciążliwe gwintowanie czy spawanie ciężkich rur stalowych zostało zastąpione przez elastyczne polimery. Aby jednak woda mogła swobodnie płynąć, tworząc rozbudowane sieci i przyłącza wodociągowe, odcinki przewodów muszą być trwale ze sobą zespolone. Kształtki skręcane (nazywane również zaciskowymi lub kompresyjnymi) to arcydzieło inżynierii mechanicznej. Ich konstrukcja pozwala na wykonanie szczelnego, ciśnieniowego połączenia w zaledwie kilkadziesiąt sekund, bez użycia specjalistycznych narzędzi grzewczych czy zasilania elektrycznego. Wykorzystują one zaawansowane zjawiska fizyczne: tarcie, docisk osiowy oraz kompresję promieniową elastomeru, zapewniając spójność układu przewyższającą wytrzymałość samej rury bazowej.

Anatomia złącza: Poliacetal (POM) i kopolimer blokowy (PP-B)

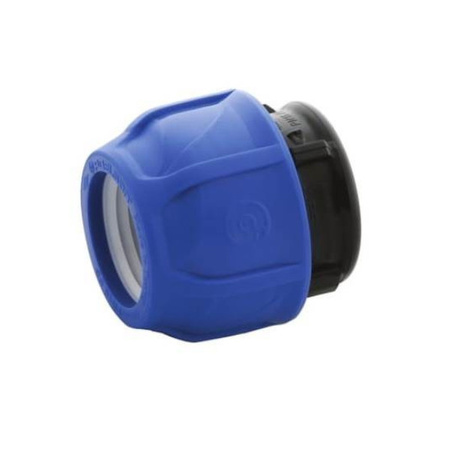

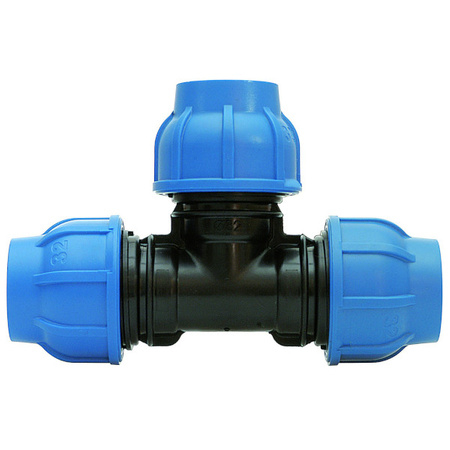

Niezawodność, jaką oferują profesjonalne kształtki skręcane, wynika z ich wieloelementowej i rygorystycznie zaprojektowanej budowy. Korpus oraz nakrętka zewnętrzna odlewane są z kopolimeru blokowego polipropylenu (PP-B). Materiał ten charakteryzuje się wybitną stabilnością wymiarową, odpornością na promieniowanie UV oraz udarnością nawet w ujemnych temperaturach.
Sercem kształtki jest jednak mechanizm chwytny. Składa się on z białego (lub czarnego) pierścienia przeciwwyrywaniowego wykonanego z poliacetalu (POM). Tworzywo to jest niezwykle twarde i sprężyste. Pierścień posiada ostre, skierowane do wewnątrz zęby (krawędzie tnące). Podczas dokręcania zewnętrznej nakrętki, stożkowa geometria wnętrza zmusza pierścień POM do zaciśnięcia się na rurze. Zęby fizycznie wżynają się w strukturę polietylenu. Siła zakleszczenia jest wprost proporcjonalna do siły wyrywającej – im większe ciśnienie lub siły mechaniczne próbują wyrwać rurę z kielicha, tym mocniej zęby zaciskają się na jej powierzchni.

Uszczelnienie promieniowe i parametry ciśnieniowe

Odporność na wyrwanie to tylko połowa sukcesu. Za absolutną hermetyczność połączenia odpowiada uszczelka typu O-ring (najczęściej wykonana z gumy nitrylowej NBR lub EPDM), umiejscowiona w specjalnej komorze korpusu. Gdy wprowadzamy grube, ciśnieniowe rury PE do wody (np. klasy SDR11) do wnętrza kształtki, rura musi fizycznie przecisnąć się przez wewnętrzną średnicę o-ringu.
Zjawisko to nosi nazwę uszczelnienia promieniowego. Aby o-ring nie został wypchnięty w głąb kształtki ani wyciągnięty na zewnątrz, dociska go specjalna tuleja dystansowa (pierścień dociskowy). Dzięki takiej konstrukcji, woda znajdująca się pod ciśnieniem (np. 16 barów w klasie PN16) dodatkowo "pompuje" i dociska elastyczną gumę do ścianki rury i korpusu, wykorzystując napór cieczy do zwiększenia szczelności całego układu hydraulicznego.

Reżim montażowy – fazowanie to obowiązek, a nie opcja

Najczęstszą przyczyną awarii złączek kompresyjnych nie jest wada fabryczna, lecz błąd ludzki podczas instalacji. Rura polietylenowa ucięta nożycami lub piłą posiada ostrą, prostopadłą krawędź. Jeśli instalator wsunie tak przygotowaną rurę do kształtki "na siłę", ostra krawędź uderzy w o-ring uszczelniający. W najlepszym wypadku zsunie go z jego fabrycznego gniazda, w najgorszym – przetnie gumę.
Aby tego uniknąć, rurę należy bezwzględnie sfazować pod kątem około 15 stopni. Służą do tego dedykowane akcesoria wodociągowe (zdzieraki i fazowniki ręczne). Sfazowana krawędź, dodatkowo posmarowana lekkim lubrykantem silikonowym lub roztworem mydła, gładko rozpycha o-ring i wślizguje się do komory oporowej. Po usłyszeniu i wyczuciu charakterystycznego oporu (rura dotarła do ogranicznika), można przystąpić do finalnego dokręcenia nakrętki.

Zastosowanie w ciężkiej architekturze podziemnej

Wybór między mechaniką a zgrzewaniem polifuzją zależy od lokalizacji rurociągu. Pod drogami o dużym obciążeniu dynamicznym, pod płytami fundamentowymi oraz w strefach przemysłowych, prawo i normy inżynieryjne wymuszają stosowanie systemów nierozłącznych, którymi są kształtki elektrooporowe. Tworzą one ze zgrzaną rurą monolit niewrażliwy na ruchy gruntu.

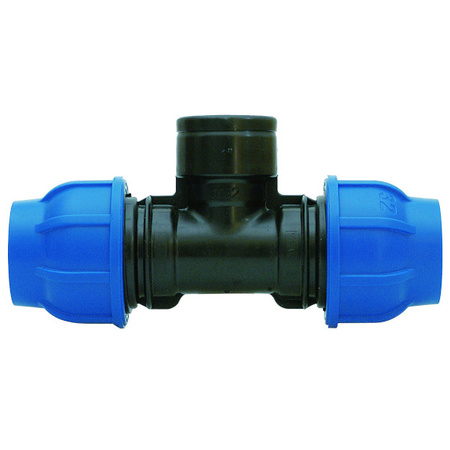

Złączki skręcane triumfują natomiast w miejscach łatwo dostępnych: w studniach wodomierzowych, przepompowniach, rozdzielaczach systemów nawodnień oraz w wykopach na prywatnych posesjach, gdzie dostępność rewizyjna jest zachowana. To właśnie złączkami skręcanymi z mosiężnym gwintem zewnętrznym wpina się domowe przyłącza w potężną, miejską armaturę wodociągową. Dzięki nim, wyjście z ciężkiej, żeliwnej infrastruktury, którą stanowią nawiertki uliczne czy zasuwy klinowe, płynnie i bezpiecznie przechodzi w elastyczny rurociąg polietylenowy zasilający Twój budynek.
