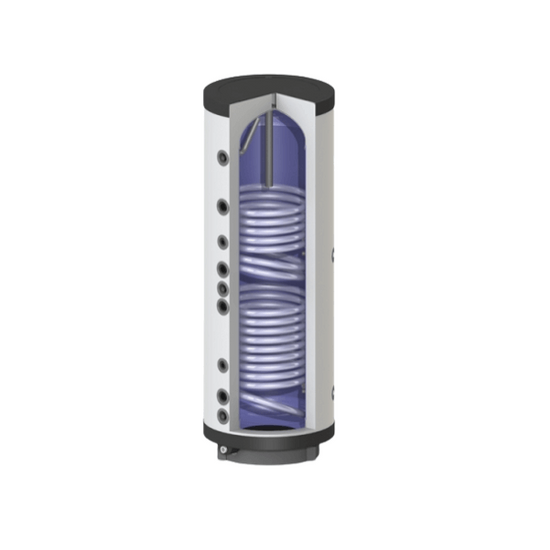

Wymiennik wody użytkowej c.w.u. Elektromet WGJ-S 250l z podwójną wężownicą 066-25-201
- Wymienniki typu WGJ-S DUO przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów wyposażonych w niskotemperaturowe kotły wodne dowolnego typu.
Wymienniki typu WGJ-S 250l z podwójną wężownicą
Wymienniki typu WGJ-S DUO FIT zostały przystosowane do instalacji w pomieszczeniach z drzwiami o szerokości już od 70 cm.
Wymienniki WGJ-S DUO i WGJ-S DUO FIT wyposażone są w dwie niezależne wężownice spiralne co umożliwia przyłączenie dwóch źródeł zasilania o odmiennych czynnikach grzewczych, jak np niskotemperaturowego kotła wodnego c.o. oraz kolektorów słonecznych z czynnikiem grzewczym na bazie glikolu.
WGJ-S 250 DUO FIT
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
Izolacja termiczna wykonana jest z pianki polistyrenowej lub pianki poliuretanowej na stałe połączonej ze ściankami zbiornika.
Zewnętrzna obudowa wymienników wykonana jest z tworzywa sztucznego, tworzywa typu skay lub blachy stalowej pokrytej farbą proszkową.
Wymienniki przystosowane są do zamontowania grzałki elektrycznej na korku 1½", w tym szczególnie produkowanej przez ZUG ELEKTROMET grzałki typu EJK z izolowanymi elementami grzejnymi, które nie pobierają prądu ochronnego jaki generuje anoda magnezowa dla ochrony antykorozyjnej zbiornika. Zwiększa to trwałość zbiornika oraz żywotność anody magnezowej.
| Typ | j.m. | WGJ-S 220 DUO FIT | WGJ-S 250 DUO FIT | WGJ-S 300 DUO FIT | WGJ-S 350 DUO | WGJ-S 400 DUO | WGJ-S 500 DUO | |
|---|---|---|---|---|---|---|---|---|
| Pojemność magazynowa | dm³ | 206 | 246 | 299 | 357 | 411 | 470 | |
| Wysokość | Izolacja PS | H/mm | 1400 | 1600 | 1900 | 1900 | 1880 | 2180 |
| Izolacja PUR | H/mm | 1380 | 1580 | 1880 | - | - | - | |
| Max. wys. przy pochyleniu | Izolacja PS | H*/mm | 1545 | 1730 | 2010 | 2030 | 2050 | 2330 |
| Izolacja PUR | H*/mm | 1520 | 1700 | 1985 | - | - | - | |
| Średnica | Izolacja PS | D/mm | 650 | 650 | 650 | 720 | 810 | 810 |
| Izolacja PUR | D/mm | 630 | 630 | 630 | - | - | - | |
| Zimna woda | A/mm | 360 | 250 | 250 | 280 | 360 | 355 | |
| ZW | 3/4" | 3/4" | 3/4" | 1" | 1 1/4" | 1 1/4" | ||
| Ciepła woda | l/mm | 1080 | 1270 | 1570 | 1550 | 1500 | 1735 | |
| CW | 3/4" | 3/4" | 3/4" | 1" | 1 1/4" | 1 1/4" | ||
| Zasilanie wodą grzewczą - wężownica górna | P/mm | 990 | 1100 | 1320 | 1350 | 1410 | 1635 | |
| WEG | 1" | 1" | 1" | 1" | 1" | 1" | ||
| Powrót wody grzewczej - wężownica górna | O/mm | 750 | 860 | 1000 | 1030 | 1090 | 1225 | |
| WYG | 1" | 1" | 1" | 1" | 1" | 1" | ||
| Zasilanie wodą grzewczą - wężownica dolna(solarna) | E/mm | 640 | 720 | 810 | 840 | 910 | 1000 | |
| WED | 1" | 1" | 1" | 1" | 1" | 1" | ||
| Powrót wody grzewczej - wężownica dolna(solarna) | B/mm | 270 | 350 | 350 | 380 | 450 | 460 | |
| WYD | 1" | 1" | 1" | 1" | 1" | 1" | ||
| Cyrkulacja | F/mm | 690 | 790 | 900 | 930 | 1000 | 1000 | |
| RC | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | ||
| Mufa czujnika temperatury | C/mm | 470 | 510 | 510 | 335 | 630 | 635 | |
| G/mm | 890 | 1000 | 1140 | 1060 | 1280 | 1415 | ||
| CT | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | ||
| Mufa grzałki | K/mm | 800 | 895 | 1030 | 1060 | 1140 | 1245 | |
| MG | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | ||
| Mufa termometru | L/mm | 1020 | 1210 | 1510 | 1550 | 1475 | 1705 | |
| RT | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | ||
| Rurka kapilary zamknięta | N/mm | 325 | 325 | 325 | 325 | 455 | 455 | |
| K/mm | 800 | 895 | 1030 | 1060 | 1140 | 1245 | ||
| RK | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | ||
| Anoda magnezowa | Ø x L | 40 x 330 | 40 x 330 | 40 x 390 | 40 x 390 | 40 x 430 | 40 x 500 | |
| AN | 2" | 2" | 2" | 2" | 2" | 2" | ||
| Wyczystka | W | 2" | 2" | 2" | 2" | - | - | |
| M/mm | 310 | 310 | 310 | 320 | 430 | 430 | ||
| Sust | S/mm | 80 | 80 | 80 | 85 | 130/td> | 130 | |
| ZS | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | ||
