Wymiennik c.w.u HPS 200 L z wężownicą Aquatec HPS-200
- Aquatec HPS‑200– wymiennik c.w.u. 200 L z wężownicą do kotłów wysokotemperaturowych. Emaliowane wnętrze i spirala, anoda magnezowa, pokrowiec PE, zgodność z 814/2013 i PN‑EN 12897. Możliwość montażu grzałki 6/4″ i łatwa integracja z automatyką.
Wymiennik c.w.u HPS 200 L z wężownicą Aquatec HPS‑200– do kotłów wysokotemperaturowych, emalia + anoda, grzałka 6/4″

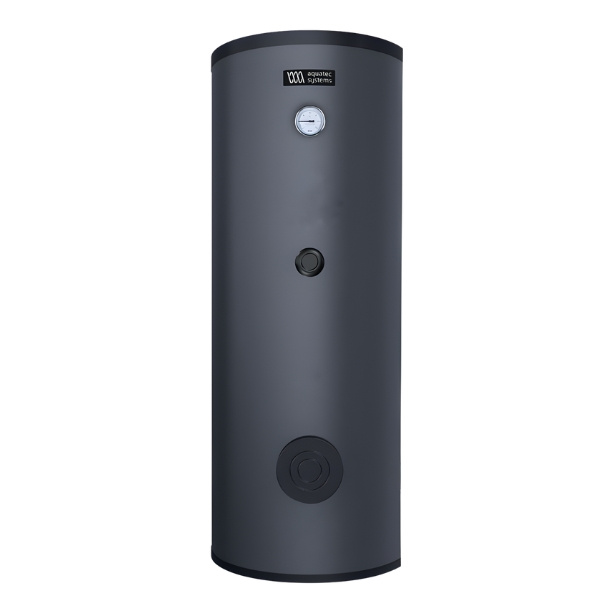

Wymiennik c.w.u HPS 200 L z wężownicą Aquatec HPS‑200 to kompaktowy zasobnik do szybkiego przygotowania ciepłej wody użytkowej z kotłów wysokotemperaturowych (gazowych, olejowych lub na paliwo stałe). Wężownica o powierzchni wymiany dobranej do źródeł o wyższych parametrach zapewnia sprawny przekaz ciepła i krótki czas dogrzewu nawet przy zmiennym rozbiorze. Wnętrze zbiornika oraz spiralę pokryto wysokiej klasy emalią, a dodatkową ochronę antykorozyjną zapewnia wymienna anoda magnezowa. Zasobnik spełnia wymagania Rozporządzenia 814/2013 i normy PN‑EN 12897; poszycie z polietylenu poprawia izolacyjność i trwałość okrywy. Standardowe wyposażenie obejmuje termometr 0–120 °C (Ø 63 mm), dwie kieszenie czujników Ø 9 mm oraz króciec grzałki 6/4″ (z korkiem), co ułatwia integrację z automatyką i realizację funkcji anty‑legionella. Dopuszczalne temperatury robocze to do 110 °C na wężownicy i 95 °C w zbiorniku, a ciśnienia projektowe/robocze wynoszą 10/6 bar zarówno po stronie wężownicy, jak i zbiornika. To praktyczny wybór do domów i mieszkań, gdzie liczy się trwałość, higiena i przewidywalny komfort CWU.
Jak wykorzystać wymiennik c.w.u HPS 200 L z wężownicą Aquatec w instalacji z kotłem wysokotemperaturowym?
Wężownica „pod kocioł” – szybki nagrzew i stabilna warstwowość
Spiralna wężownica o dobranej powierzchni wymiany skutecznie odbiera moc z kotłów wysokotemperaturowych. Dzięki temu zbiornik szybko osiąga wymaganą temperaturę użytkową, a górna strefa pozostaje cieplejsza – ciepła woda jest dostępna natychmiast, bez długiego oczekiwania po większym rozbiorze. To realny komfort na co dzień i mniej cykli dogrzewu.
Emalia + anoda magnezowa – odporność na korozję i higiena CWU
Emaliowane wnętrze i wężownica ograniczają ryzyko korozji i ułatwiają utrzymanie higieny. Anoda magnezowa chroni zbiornik w miejscach potencjalnie narażonych na działanie wody o zmiennej jakości. Regularna kontrola stanu anody wydłuża żywotność urządzenia.
Zgodność 814/2013 i PN‑EN 12897 – izolacja i poszycie PE
Zasobnik spełnia wymagania efektywnościowe 814/2013 i normy PN‑EN 12897. Poszycie PE zwiększa odporność izolacji i poprawia estetykę montażu, a ograniczone straty postojowe przekładają się na mniejsze zużycie energii źródła.
Warunki pracy – 110/95 °C oraz 10/6 bar zgodnie z DTR
Dopuszczalne temperatury: do 110 °C na wężownicy i 95 °C w zbiorniku. Ciśnienia projektowe/robocze: 10/6 bar dla wężownicy i zbiornika. Dobór armatury zabezpieczającej i zaworu bezpieczeństwa dopasuj do tych wartości.
Wyposażenie pod automatykę – termometr, kieszenie, grzałka
Na pokładzie: termometr 0–120 °C (Ø 63 mm), 2 osłony czujników Ø 9 mm oraz króciec grzałki 6/4″ (z korkiem). To ułatwia integrację z kotłem, sterownikiem i harmonogramem anty‑legionella.
Montaż i serwis – krótkie trasy, filtr i kontrola anody
Prowadź krótkie, łagodne trasy hydrauliczne, zastosuj filtr na zimnej wodzie i pamiętaj o okresowym sprawdzeniu anody magnezowej. Takie drobiazgi decydują o kulturze pracy, niskich stratach i długiej żywotności zasobnika.
Specyfikacja techniczna
| Parametr | Oznaczenie | Jednostka | HPS‑160 | HPS‑200 | HPS‑300 |
|---|---|---|---|---|---|
| Pojemność modelowa | V | litr | 160 | 200 | 300 |
| Pojemność magazynowa | I | litr | 160 | 191 | 277 |
| Pojemność wężownicy | D | litr | 7,1 | 10,3 | 10,3 |
| Powierzchnia wężownicy | S | m² | 0,87 | 1,25 | 1,25 |
| Średnica | D | mm | 580 | 580 | 700 |
| Wysokość | H | mm | 1135 | 1340 | 1220 |
| Średnica kołnierza kontrolnego | N1 | mm | 100 | 100 | 100 |
| Króciec grzałki elektrycznej | N2 | cal | 1½" | 1½" | 1½" |
| Przyłącze termometru/czujników | N3 | cal/mm | ½"/9 | ½"/9 | ½"/9 |
| Wlot zimnej wody | N4 | cal | ¾" | ¾" | 1" |
| Zasilanie i powrót wody grzewczej | N5,N7 | cal | 1¼" | 1¼" | 1¼" |
| Króciec cyrkulacji | N6 | cal | ¾" | ¾" | 1" |
| Wylot ciepłej wody | N8 | cal | ¾" | ¾" | 1" |
| Przyłącze anody magnezowej | N9 | cal | 1¼" | 1¼" | 1¼" |
| Spust wody | N10 | cal | 1¼" | 1¼" | 1¼" |
| Waga netto | G | kg | 68 | 81 | 86 |
| Wysokość przy pochyleniu | R | mm | 1275 | 1460 | 1420 |
| Klasa energetyczna | ErP | – | B | B | B |
| Straty postojowe | – | W | 50 | 53 | 63 |
Najczęściej zadawane pytania (FAQ)
Do szybkiego przygotowania CWU z kotłów wysokotemperaturowych; sprawdza się w domach i mieszkaniach o typowych profilach rozbioru.
Wężownica do 110 °C, zbiornik do 95 °C; ciśnienia projektowe/robocze: 10/6 bar dla wężownicy i zbiornika (wg DTR).
Tak. Zasobnik ma króciec 6/4″ (z korkiem) – umożliwia dogrzew elektryczny lub realizację funkcji anty‑legionella.
Emalia chroni przed korozją i ułatwia utrzymanie higieny CWU, a anoda przejmuje korozję elektrolityczną – jej stan należy okresowo kontrolować.
Tak. Zgodność z Rozporządzeniem 814/2013 i normą PN‑EN 12897 oraz poszycie PE potwierdzają właściwe parametry izolacji i bezpieczeństwa.
Uwzględnij moc kotła i wymagany czas nagrzewu CWU. Pomożemy dobrać pojemność, armaturę zabezpieczającą i schemat podłączeń w Instalator24.pl.
Szukasz kompaktowego zasobnika pod kocioł? Aquatec HPS‑160 – wymiennik c.w.u. 200 L z wężownicą – zapewni szybki nagrzew i trwałość.
