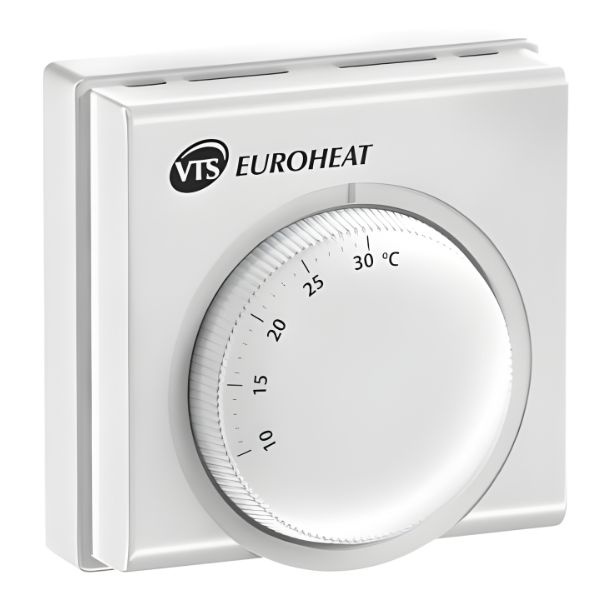

Termostat TR010 VTS 1-4-0101-0038
- Termostat TR010 VTS (1-4-0101-0038) – prosty termostat ON/OFF z oddzielnymi wyjściami na ogrzewanie (VOLCANO) i chłodzenie (VR-D). Zakres nastawy 10–30°C, zasilanie 24–230 V AC, obciążalność 10(3) A, IP30.
Termostat TR010 VTS 1-4-0101-0038 – sterowanie nagrzewnicami VOLCANO i destratyfikatorem VR-D (ogrzewanie/chłodzenie)
TR010 to kompaktowy termostat pokojowy ON/OFF firmy VTS, zaprojektowany do prostego i niezawodnego sterowania nagrzewnicami VOLCANO oraz destratyfikatorem VR-D w małych i średnich obiektach. Urządzenie ma dwa oddzielne wyjścia sterujące: jedno dla funkcji ogrzewania (np. nagrzewnica wodna lub elektryczna VOLCANO), drugie dla funkcji chłodzenia / destratyfikacji (np. VR-D, który zrzuca ciepłe powietrze z podstropia w dół). Gdy temperatura w pomieszczeniu spadnie poniżej zadanej, termostat zwiera styk wyjścia ogrzewania; gdy temperatura przekroczy nastawę, zwiera styk chłodzenia VR-D – w praktyce pozwala to automatycznie włączać nagrzewnicę przy wychłodzeniu i destratyfikator przy przegrzaniu warstwy sufitowej.
Termostat może być zasilany z szerokiego zakresu napięcia 24…230 V AC, a dopuszczalne obciążenie styków wynosi 10(3) A, co pozwala sterować stycznikami, przekaźnikami i wejściami sterowników urządzeń VTS. Zakres nastawy temperatury 10…30°C pokrywa typowe potrzeby komfortu w halach, magazynach, warsztatach i obiektach usługowych. Obudowa o stopniu ochrony IP30 nadaje się do montażu wewnątrz pomieszczeń, a prosty panel nastaw umożliwia szybką zmianę temperatury bez konieczności znajomości skomplikowanej automatyki. To sprawdzone rozwiązanie dla użytkowników, którzy oczekują prostego, analogowego sterowania ogrzewaniem i destratyfikacją zamiast rozbudowanego systemu BMS.
Jak działa termostat TR010 i kiedy warto go użyć z VOLCANO i VR-D?
Oddzielne wyjścia ogrzewanie / chłodzenie – proste sterowanie dwoma funkcjami
TR010 ma dwa zestawy styków: jeden przeznaczony do podłączenia ogrzewania (np. nagrzewnicy VOLCANO), drugi – do podłączenia chłodzenia / destratyfikatora (np. VR-D). Gdy temperatura w pomieszczeniu spada poniżej wartości nastawionej, termostat zwiera wyjście ogrzewania, co może spowodować załączenie nagrzewnic. Gdy temperatura przekroczy wartość zadaną – załącza się wyjście „chłodzenie”, które w przypadku VR-D może uruchomić destratyfikator zrzucający ciepłe powietrze spod sufitu w dół. Takie sterowanie jest intuicyjne: jedno pokrętło temperatury decyduje, kiedy startuje ogrzewanie, a kiedy ma włączyć się „mieszanie” powietrza – bez konieczności stosowania dwóch osobnych termostatów.
Regulacja ON/OFF – niezawodna, prosta logika działania
TR010 jest termostatem typu ON/OFF, co oznacza, że pracuje na zasadzie styku zwierającego/rozwierającego (bez modulacji). To rozwiązanie o bardzo wysokiej niezawodności, doceniane w prostych systemach ogrzewania hal i magazynów. Zakres regulacji 10–30°C pozwala ustawić zarówno minimalną temperaturę antyzamarzaniową, jak i pełen komfort dla stref pracy ludzi. Wbudowane przekaźniki o obciążalności 10(3) A umożliwiają bezpośrednie sterowanie wejściami nagrzewnic, destratyfikatorów lub cewkami styczników, zgodnie z projektem instalacji.
Specyfikacja techniczna – Termostat TR010
| Producent / seria | VTS – automatyka do VOLCANO / VR-D |
|---|---|
| Model | TR010 |
| Kod producenta | 1-4-0101-0038 |
| Typ sterowania | ON/OFF, oddzielne styki dla ogrzewania i chłodzenia (VR-D) |
| Napięcie pracy | 24…230 V AC |
| Dopuszczalne obciążenie styków | 10(3) A |
| Zakres nastawy temperatury | 10…30 °C |
| Temperatura otoczenia pracy | –10…+50 °C |
| Stopień ochrony | IP30 |
| Zastosowanie | Sterowanie nagrzewnicami VOLCANO (ogrzewanie) i destratyfikatorami VR-D (chłodzenie / mieszanie powietrza) |
Najczęściej zadawane pytania (FAQ)
Do prostego sterowania ogrzewaniem i destratyfikacją w systemach z nagrzewnicami VOLCANO oraz destratyfikatorem VR-D – w trybie ON/OFF.
Tak – oddzielne styki dla funkcji ogrzewania (nagrzewnice) i chłodzenia/destratyfikacji (np. VR-D).
Od 10 do 30 °C, co pokrywa typowe wymagania komfortu i funkcje antyzamarzaniowe w obiektach technicznych.
Termostat może pracować przy napięciu 24…230 V AC, co daje elastyczność w projektowaniu instalacji.
Potrzebujesz prostego termostatu do nagrzewnic VOLCANO i destratyfikatora VR-D? TR010 VTS zapewni niezawodne sterowanie ON/OFF i poprawi komfort cieplny w hali czy magazynie. Skontaktuj się z nami – doradzimy kompletną automatykę do Twojej instalacji.
