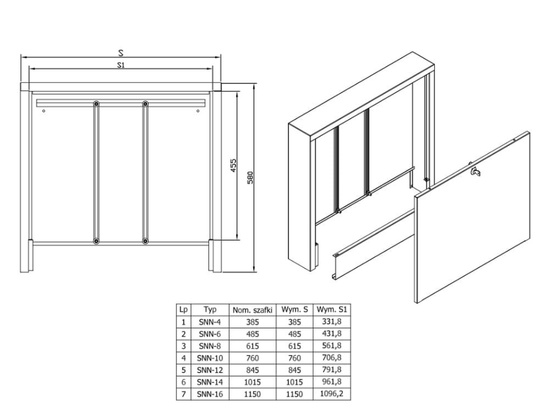

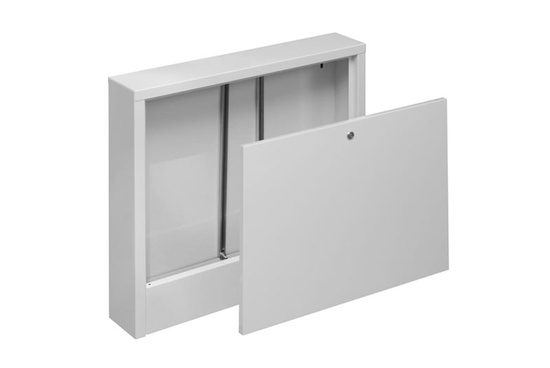

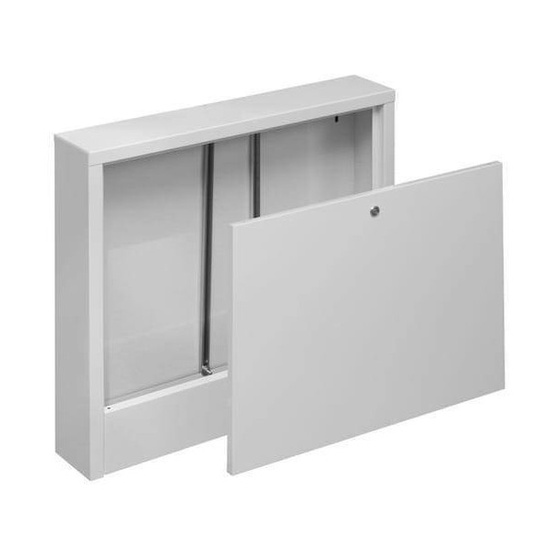

Szafka do rozdzielacza, natynkowa SNN-4 NANOPANEL/KAN-THERM
- Szafki typu SNN przeznaczone są do rozdzielaczy wraz z osprzętem w postaci zestawów przyłącznych, zaworów spustowych, odpowietrzników itp.
Szafki do rozdzielacza natynkowe SNN NANOPANEL lakierowane są w standardowym kolorze RAL 9016 (biały). Tylna ściana wyposażona jest w 2 otwory montażowe 06 mm oraz 2 prowadnice montażowe, na których możliwa jest regulacja rozstawu mocowania rozdzielaczy. Każdą prowadnicę wyposażono w 2 śruby M6x35 wraz z nakrętkami i podkładkami. Drzwiczki szafek standardowo wyposażone są w zamki na monetę/śrubokręt. Dolna maskownica szafki jest zdejmowana, co ułatwia montaż rozdzielacza wewnątrz szafki.
Montaż szafek SNN
Należy przewidzieć miejsce montażu szafki, uwzględniając trasę przebiegu rurociągów oraz łączną wysokość posadzki. Szafkę należy umocować na odpowiedniej wysokości uwzględniając grubość poziomej izolacji cieplnej, jastrychu i wykładziny podłogowej, tak aby poziom posadzki zlicował się z dolną krawędzią szafki. Szafkę należy wypoziomować i zamocować do pionowej przegrody budowlanej przez otwory montażowe
w tylnej ściance szafki: Do montażu szafki należy użyć odpowiednich elementów mocujących w zależności od konstrukcji ściany. Kompletny rozdzielacz mocować w szafce na gotowych śrubach montażowych. Rozstaw mocowań dostosować poprzez rozsuwanie śrub w prowadnicach.
Szafki NANOPANEL do rozdzielaczy natynkowe:
- dostępne w wersjach: podtynkowa i natynkowa
- ilość sekcji: od 4 do 14
- głębokości: 110-170 mm (podtynkowe), 110 mm (natynkowe)
- do rozdzielczy z układem mieszającym i bez układu mieszającego
- miejsce na listwy elektryczne
- montaż listew elektrycznych wkrętami do specjalnie przygotowanych otworów na szynie montażowej w górnej części szafek
Marka
Symbol
SZN04N
Kod producenta
NAN 110004
Ilość sekcji
4
Typ
Natynkowa
Producent
KAN
Długość
385
Wysokość
110
Szerokość
580
