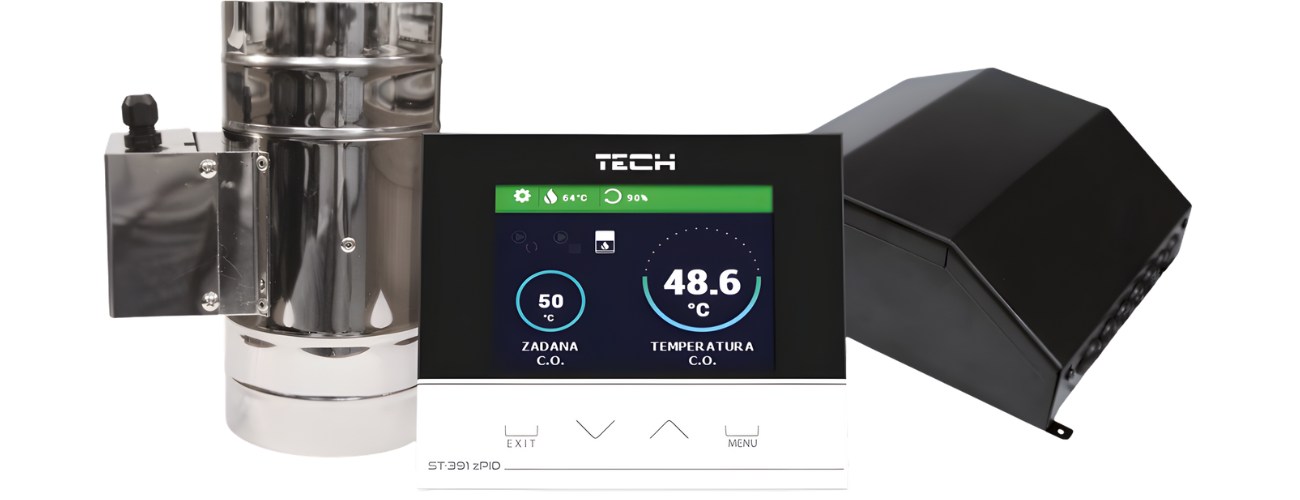

Sterownik do kominka dotykowy ST-391 z PID Fi 100 Tech WG.10.0037

Algorytm zPID i czujnik temperatury spalin – płynne dawkowanie powietrza do spalania

Sercem ST‑391 jest algorytm zPID, który na bieżąco koryguje dopływ powietrza do paleniska, aby utrzymać zadaną temperaturę wody z możliwie małą amplitudą wahań. Regulator korzysta z czujnika temperatury spalin, który szybko reaguje na zmiany intensywności spalania i informuje sterownik o rzeczywistym stanie procesu – to kluczowe przy rozpalaniu, dokładaniu opału i w fazie wygaszania. Na podstawie tej informacji ST‑391 steruje przepustnicą powietrza Ø100 mm, dawkując tlen w sposób proporcjonalny i przewidywalny, co ogranicza dymienie i poprawia sprawność wymiany ciepła w płaszczu. W praktyce użytkownik otrzymuje równą, „miękką” charakterystykę nagrzewania wody, mniej przegrzań i krótsze okresy dochodzenia do zadanej temperatury po zmianach obciążenia. Zastosowanie zPID redukuje także efekt „przestrzelenia” nastawy, typowy dla sterowania dwustanowego, a dzięki histerezie dopasowanej do bezwładności wodnej układu ryzyko częstych przełączeń pomp jest niewielkie. Tak zorganizowana praca pozytywnie wpływa na komfort i bezpieczeństwo – sprawny dopływ powietrza stabilizuje płomień, a kontrola temperatur ogranicza momenty niekorzystne dla kominka i instalacji. Z punktu widzenia serwisu czytelny podgląd bieżących temperatur na ekranie oraz rejestrowanie stanów ułatwia diagnostykę i późniejsze strojenie parametrów w rzeczywistych warunkach domu.

Obsługa pomp CO, CWU/podłogowej, bufora/laddomatu oraz styk beznapięciowy do kotła gazowego

ST‑391 oprócz sterowania powietrzem nadzoruje pracę pompy CO, pompy CWU lub podłogowej oraz współpracuje z buforem (dwa czujniki: góra/dół), dzięki czemu może realizować priorytety ciepłej wody i świadome ładowanie zasobnika. W układach z zaworem ładującym (np. Laddomat) regulator utrzymuje właściwe temperatury powrotu i kontroluje przepływ między kominkiem a buforem, co ogranicza kondensację i poprawia trwałość wymienników. Dodatkowo na pokładzie znajduje się styk beznapięciowy, którym sterownik może załączać/wyłączać piec gazowy w zależności od sytuacji w obiegu – np. blokować go, gdy kominek dostarcza odpowiednią temperaturę, albo wzywać do pracy, gdy spadnie poniżej progu. Dzięki temu unikamy dublowania mocy, zmniejszamy liczbę krótkich cykli źródła rezerwowego i poprawiamy efektywność całej instalacji. Logika z histerezą oraz czujniki CO, CWU/podłogi i bufora sprawiają, że rozdział ciepła jest przewidywalny, a użytkownik może łatwo zrozumieć, dlaczego dana pompa czy przepustnica znalazły się w tym, a nie innym stanie. Sterownik współpracuje też z modułami ST‑65 GSM i ST‑505 Internet (usługa emodul.pl), co otwiera drogę do zdalnego podglądu parametrów i powiadomień – przydatne, gdy dom pracuje w trybie weekendowym lub wtedy, gdy chcesz mieć pewność dogrzania zasobnika przed powrotem domowników.

• zPID + czujnik temperatury spalin – stabilne spalanie i szybka reakcja

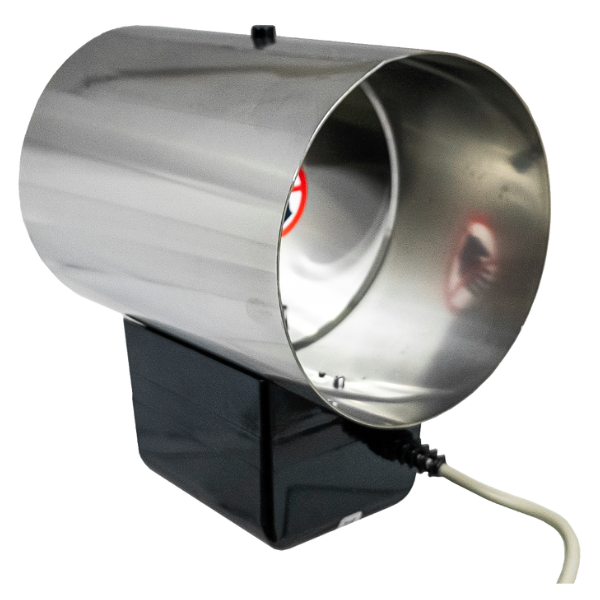

• Przepustnica powietrza Ø100 mm – precyzyjne dawkowanie tlenu
• Pompа CO, pompa CWU/podłogowa, bufor/laddomat – pełna obsługa
• Styk beznapięciowy – współpraca z kotłem gazowym (on/off)
• Kolorowy wyświetlacz i przyciski dotykowe – czytelna obsługa

Interfejs dotykowy i przejrzyste menu – szybka konfiguracja w realnych warunkach instalacji

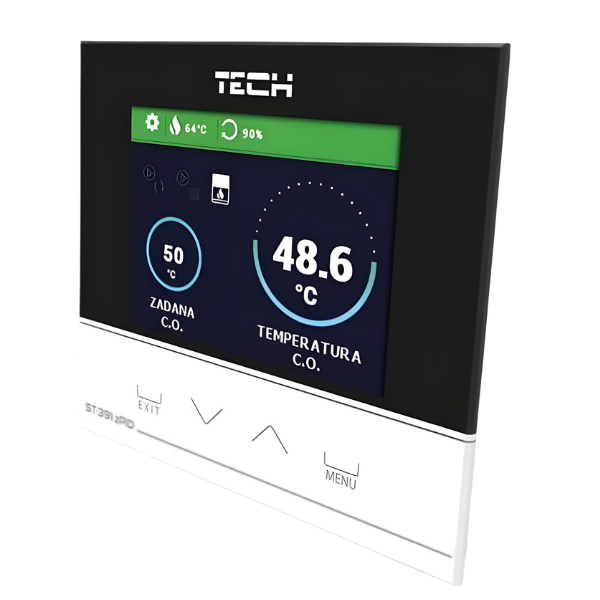

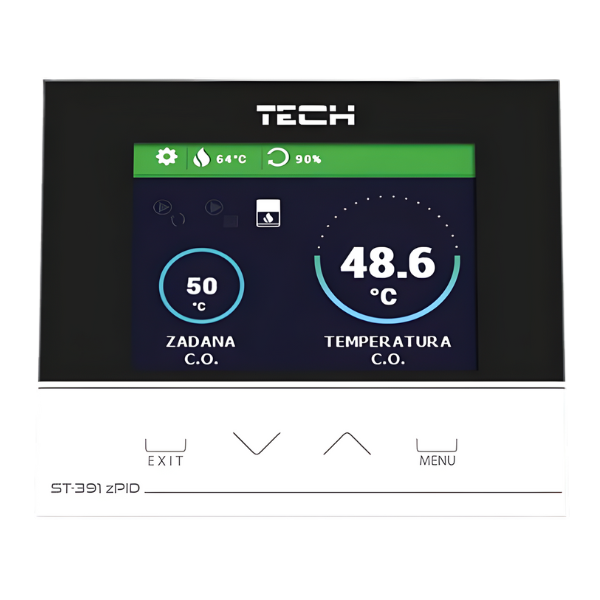

Panel ST‑391 wyposażono w kolorowy wyświetlacz i przyciski dotykowe, dzięki czemu najważniejsze parametry i stany pracy są dostępne bez zagłębiania się w instrukcję. Ekrany zostały ułożone logicznie: podgląd temperatur (spaliny, CO, bufor góra/dół, CWU/podłoga), status pomp i przepustnicy, nastawy zadane i histerezy. Podczas pierwszego uruchomienia instalator może krok po kroku wprowadzić kluczowe wartości, dobrać algorytm pracy pomp i sposób sterowania przepustnicą, a następnie sprawdzić reakcje układu przy rozpalaniu i wygaszaniu. W praktyce liczy się możliwość szybkiego powrotu do ekranu głównego i intuicyjne komunikaty – ST‑391 podpowiada, z jakiego powodu pompa lub kocioł znalazły się w danym stanie oraz jaki warunek logiczny został spełniony. To skraca czas strojenia i minimalizuje ryzyko błędów, szczególnie w mieszanych układach z buforem i zasobnikiem CWU. Dla użytkownika końcowego wygoda oznacza także mniej „klikania” w codziennej obsłudze – najczęściej zmienia się zadaną temperaturę i harmonogram CWU, reszta działa automatycznie. Jeśli pojawi się potrzeba modyfikacji głębszych ustawień, instalator może wykonać korektę podczas przeglądu sezonowego, zostawiając użytkownikowi prosty zestaw czynności eksploatacyjnych (np. kontrola czystości wymiennika, sprawdzenie ciągu kominowego, przegląd zaworów). Dzięki temu sterownik realnie wspiera komfort i bezpieczeństwo, a nie wymaga ciągłego „doglądania” parametrów po każdej zmianie warunków pogodowych.

Rozszerzenia ST‑65 GSM / ST‑505 Internet (emodul.pl), bezpieczeństwo i diagnoza w czasie rzeczywistym

ST‑391 można doposażyć w komunikację GSM lub Internet (moduły ST‑65 i ST‑505), co pozwala na zdalny podgląd temperatur, stanów pomp i bufora oraz otrzymywanie powiadomień o zdarzeniach. W praktyce oznacza to większą kontrolę nad ładowaniem zasobnika przed przyjazdem, szybkie rozpoznanie przyczyny spadku temperatury czy alertów (np. brak łączności czujnika), a także łatwiejsze wsparcie serwisowe – instalator może odtworzyć sekwencję zdarzeń. Od strony bezpieczeństwa istotne jest, że sterownik przyjmuje konserwatywne decyzje: priorytetem jest ochrona instalacji i domowników, więc w stanach niepewnych obniża moc doprowadzania powietrza lub wyłącza elementy wykonawcze, by uniknąć przegrzewów i pracy „w ciemno”. Współpraca z Laddomatem oraz czujnikami bufora (góra/dół) umożliwia zbilansowanie przepływów między źródłem a magazynem ciepła, co poprawia sprawność i wydłuża żywotność komponentów. W razie integracji z kotłem gazowym styk beznapięciowy ułatwia jasne ustalenie priorytetów – kominek pracuje, gdy jest opał i ciąg, a kocioł przejmuje grzanie przy spadku temperatur. Po stronie diagnostyki czytelne ekrany i zachowanie historii zdarzeń pozwalają szybko dojść do sedna problemu: czy przyczyną była zmiana paliwa, warunki komina, błąd w nastawach czy element hydrauliczny.

Kompatybilność instalacyjna – kominki z płaszczem wodnym, bufor, CWU i obiegi podłogowe

ST‑391 zaprojektowano z myślą o kominkach wodnych i typowych układach hybrydowych, w których oprócz obiegu grzewczego występuje zasobnik ciepłej wody lub pętla podłogowa. Dwa czujniki bufora pozwalają prowadzić ładowanie z głową: górną warstwę utrzymywać pod potrzeby CWU, a dolną wykorzystywać do akumulacji nadwyżek energii z paleniska. Sterownik ma logiczne priorytety i histerezę, które ograniczają wahania temperatur i zbędne przełączenia pomp, a możliwość współpracy z kotłem gazowym przez styk beznapięciowy zabezpiecza komfort w okresach, gdy kominek nie pracuje. Dzięki rozsądnym wymaganiom montażowym i czytelnemu menu ST‑391 dobrze sprawdza się zarówno w nowych, jak i modernizowanych instalacjach. W razie wątpliwości co do doboru czujników, średnicy przepustnicy czy układu hydraulicznego – skonsultuj projekt z doradcą Instalator24.pl, aby potwierdzić parametry i uzyskać stabilną pracę w całym sezonie.

Eksploatacja i dobre praktyki – histereza, priorytet CWU, konserwacja wymiennika

Aby w pełni wykorzystać możliwości ST‑391, warto zacząć od rozsądnych nastaw temperatury zadanej i histerezy, zgodnych z bezwładnością Twojej instalacji. Priorytet CWU ustal tak, by nie pozbawiać komfortu grzewczego stref o małej pojemności cieplnej – w razie potrzeby rozważ krótkie okno intensywniejszego ładowania zasobnika, a następnie powrót do pracy na obieg grzewczy. Regularna konserwacja kominka (czystość wymiennika, drożny przewód dymowy, szczelna przepustnica Ø100 mm) ma bezpośredni wpływ na stabilność zPID i zużycie paliwa. Po sezonie dobrze jest zweryfikować logi pracy – pomogą wyłapać okresy, w których ustawienia warto skorygować. Jeśli instalacja łączy kilka źródeł, pamiętaj o jasnym zdefiniowaniu priorytetów i testach scenariuszy (brak opału, brak ciągu, awaria czujnika). Dzięki temu sterownik zachowa pożądaną logikę pracy przez cały rok, a Ty unikniesz zaskoczeń w chłodnych porankach i podczas dłuższych nieobecności.
