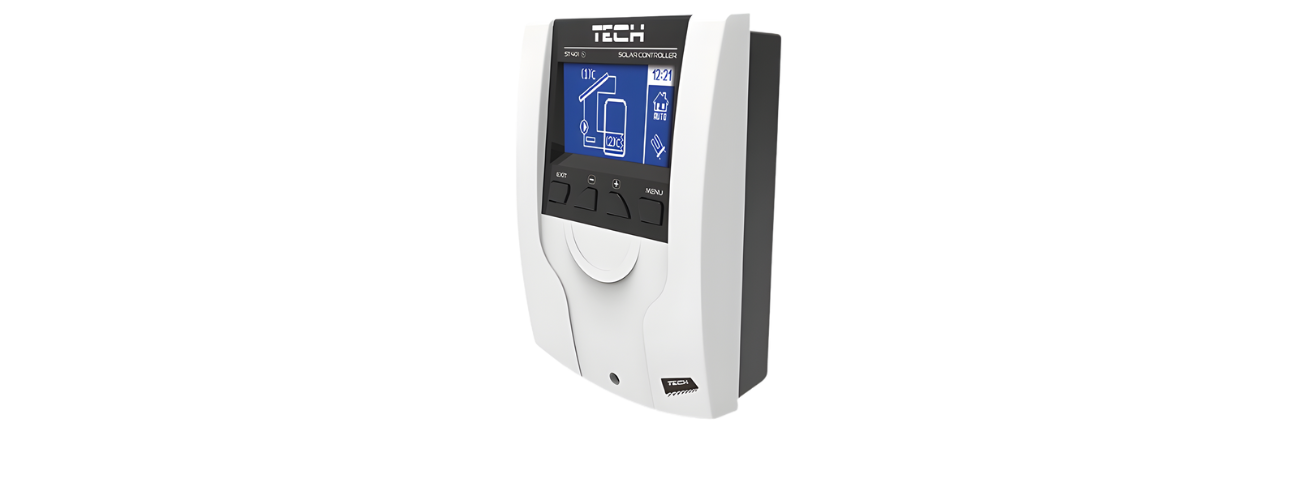

Sterownik do instalacji solarnych ST-401N PWM Tech WG.19.0024

Pomiary kolektor-zasobnik i sterowanie pompą główną - efektywne ładowanie bez zbędnych cykli

Rdzeniem pracy ST-401N PWM jest kontrola różnicy temperatur między kolektorem a zasobnikiem ciepła. Regulator na podstawie odczytów z czujników uruchamia pompę główną tylko wtedy, gdy transfer energii ma sens - gdy temperatura na kolektorze przewyższa temperaturę w zbiorniku o ustalony próg. Dzięki temu ograniczane są jałowe przebiegi obiegu i ryzyko wychładzania zasobnika w sytuacjach granicznych (zachmurzenie, niska wysokość słońca). Po osiągnięciu zadanej różnicy lub temperatury docelowej pompa jest wyłączana, co ogranicza zużycie energii elektrycznej i wydłuża żywotność podzespołów. Układ uwzględnia bezwładność hydrauliki i temperatury - sterownik nie dopuszcza do „pompowania na pusto”, a parametry załączeń można precyzyjnie dostroić do konkretnego zestawu kolektorów i pojemności zbiornika. W praktyce przekłada się to na stabilne, powtarzalne ładowanie zasobnika w warunkach zmiennego nasłonecznienia, bez konieczności ręcznych interwencji. ST-401N PWM obsługuje także elementy dodatkowe, dlatego w rozbudowanych schematach możliwe jest spięcie obiegu z kotłem CO lub urządzeniem dogrzewającym - regulator poda sygnał rozpalenia lub włączy pompę cyrkulacyjną wtedy, gdy rzeczywiście będzie to uzasadnione bilansowo. Tak prowadzona automatyka poprawia całoroczną sprawność systemu solarnego i ułatwia użytkownikowi zrozumienie logiki pracy układu.

Zabezpieczenia układu solarnego: ochrona przed przegrzaniem i zamarzaniem kolektora

Instalacje solarne wymagają czujnej ochrony zarówno latem, jak i zimą. ST-401N PWM ma wbudowane algorytmy, które reagują na krytyczne stany: przy ryzyku przegrzania kolektora sterownik podejmuje działania ograniczające nadmierny wzrost temperatury (np. dobór cykli pracy pompy), a przy zagrożeniu zamarznięcia układ włącza obieg, by przepchnąć medium i zminimalizować powstawanie zatorów lodowych. Rozwiązania te są szczególnie ważne przy nieregularnym odbiorze ciepła lub dłuższych nieobecnościach domowników - zabezpieczenia działają autonomicznie, zgodnie z ustawioną logiką i progami. Dodatkowo nowa obudowa sterownika wykonana jest z materiałów odpornych na wysokie i niskie temperatury, co zwiększa niezawodność w wilgotnych, zapylonych kotłowniach. Duży, czytelny wyświetlacz upraszcza bieżącą ocenę stanu instalacji - od razu widać temperaturę kolektora, zasobnika i status pompy - a menu pozwala szybko skorygować progi załączania i histerezy. Tak przygotowany układ jest mniej podatny na typowe błędy eksploatacyjne: pompowanie energii przy zbyt małej różnicy temperatur, zbyt długie postoje obiegu czy praca bez kontroli w okresach przymrozków. Efekt to wyższa trwałość komponentów i przewidywalne działanie przez cały sezon nasłonecznienia.

• Sterowanie pompą główną na podstawie temperatur kolektor-zasobnik
• Zabezpieczenia: przeciw przegrzaniu i zamarzaniu kolektora
• Możliwość sygnału do kotła CO oraz sterowania cyrkulacją
• Obsługa urządzeń dodatkowych (grzałka - przez dodatkowy przekaźnik)
• Duży wyświetlacz; nowa, odporna obudowa

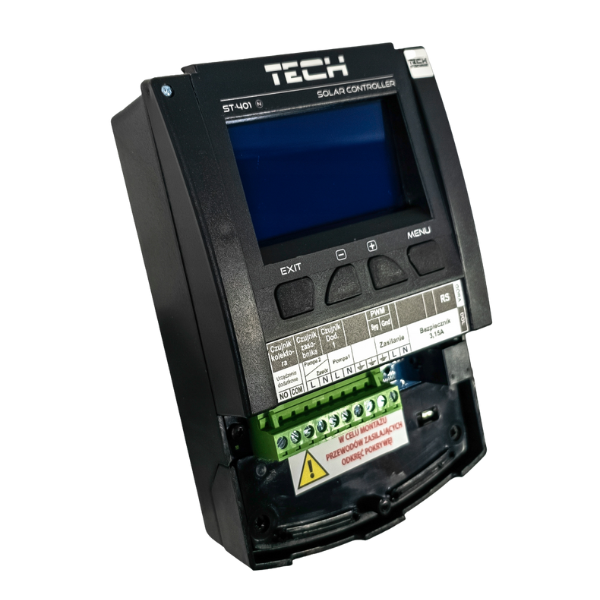

Rozszerzenia i współpraca z innymi elementami: cyrkulacja, grzałka, sygnał rozpalenia do kotła CO

Oprócz sterowania obiegiem solarnym ST-401N PWM pozwala spiąć logikę pracy z innymi elementami instalacji. Sterowanie pompą cyrkulacyjną realizuje się bezpośrednio z poziomu sterownika - można dobrać harmonogram i warunki uruchamiania tak, by zapewnić komfort ciepłej wody użytkowej bez nadmiernego wychładzania zasobnika. W projektach przewidujących elektryczne dogrzewanie zasobnika regulator może wysyłać sygnał do grzałki; ze względu na charakter obciążenia wymagany jest jednak dodatkowy przekaźnik sygnału i właściwe zabezpieczenie obwodu. Gdy słońca jest mało, a temperatura wody w instalacji spada poniżej ustalonych progów, sterownik ma możliwość podania sygnału rozpalenia do kotła CO, dzięki czemu system zachowuje komfort niezależnie od warunków pogodowych. W praktyce oznacza to przejrzyste priorytety: najpierw energia ze słońca, a w razie braku - wsparcie źródła szczytowego. Takie spięcie poprawia ekonomikę eksploatacji i zmniejsza liczbę ręcznych interwencji. W rozbudowanych obiektach warto przewidzieć czytelne nazewnictwo elementów (pompa kolektorowa, cyrkulacja, grzałka, kocioł) i prowadzić okablowanie zgodnie ze sztuką - to ułatwia diagnostykę, a w trakcie przeglądów skraca czas serwisowy. Dzięki modularnej logice ST-401N PWM dobrze wpisuje się zarówno w proste zestawy 2-3 kolektorów, jak i w większe układy z buforem oraz rezerwą mocy.

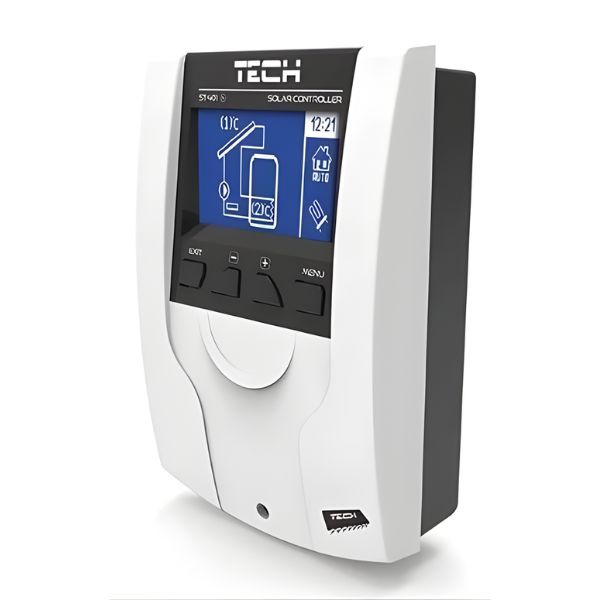

Wyświetlacz i ergonomia obsługi - szybka konfiguracja, czytelne dane i stabilna praca w kotłowni

Nowa obudowa sterownika została zaprojektowana z myślą o wymagających warunkach pomieszczeń technicznych: materiały są odporne na wahania temperatury i zapewniają sztywność montażu. Duży, przejrzysty wyświetlacz prezentuje kluczowe parametry pracy instalacji - temperaturę kolektora, zasobnika, status pompy głównej oraz ewentualnych urządzeń dodatkowych. Układ menu prowadzi użytkownika krok po kroku przez podstawowe nastawy: progi różnicy temperatur, limity bezpieczeństwa, czasy podtrzymania, a także ustawienia współpracy z kotłem lub cyrkulacją. Dzięki temu pierwsze uruchomienie jest szybkie, a późniejsze korekty nie wymagają zaglądania do instrukcji przy każdej zmianie warunków zewnętrznych. Ważnym elementem eksploatacji jest też diagnostyka - sterownik jednoznacznie sygnalizuje stany alarmowe i wyświetla informacje pomocne w ustaleniu przyczyny (np. przekroczenie temperatur kolektora, brak przepływu, nieprawidłowe wskazanie czujnika). W połączeniu z dołączonymi czujnikami oraz poprawnie odpowietrzonym obiegiem solarnym użytkownik otrzymuje system, który pracuje przewidywalnie przez lata, a przeglądy ograniczają się do podstawowych czynności serwisowych i okresowej weryfikacji nastaw względem profilu zużycia ciepłej wody.

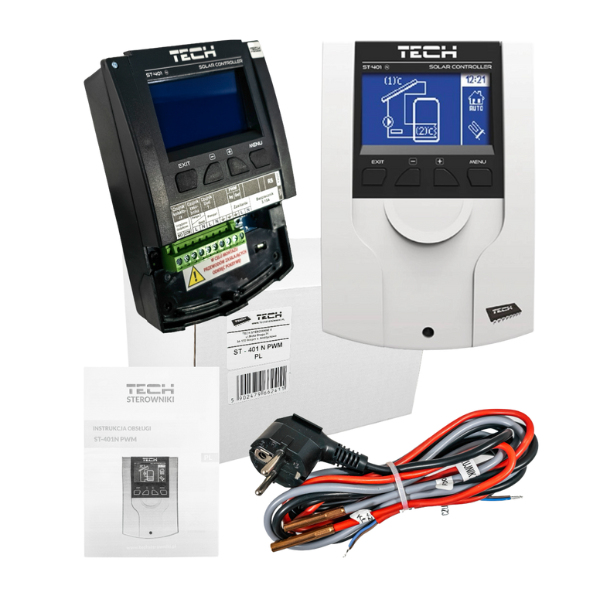

Czujniki w zestawie i typ PT1000 - rzetelne pomiary dla poprawnej logiki sterowania

Skuteczne sterowanie opiera się na wiarygodnych pomiarach. ST-401N PWM dostarczany jest z czujnikiem temperatury kolektora oraz czujnikiem temperatury zasobnika, dzięki czemu już na starcie mamy kompletny zestaw do pracy. Czujnik kolektora typu PT1000 charakteryzuje się stabilnością wskazań w szerokim zakresie temperatur, co ma znaczenie zarówno w upalne dni, jak i przy chłodnych porankach. Dobry kontakt czujnika z miedzianą wężownicą/króćcem oraz prawidłowa izolacja przewodów ograniczają zakłócenia i przyspieszają reakcję układu na zmiany nasłonecznienia. Z punktu widzenia użytkownika przekłada się to na bardziej konsekwentne ładowanie zasobnika i mniej sytuacji, w których pompa pracuje „na próżno”. Jeżeli instalacja przewiduje rozbudowę (dodatkowe obiegi, większy zasobnik), czujniki można uzupełnić o osłony i prowadzić je estetycznie w typoszeregach peszli, co ułatwi ewentualne wymiany i przeglądy. Warto poświęcić chwilę na testy po pierwszym uruchomieniu - porównanie rzeczywistych temperatur z odczytami sterownika i drobne korekty progów załączania często przekładają się na wymierny wzrost sprawności wykorzystania energii słonecznej.

Dobre praktyki montażowe i strojenie progów - pełna wydajność układu przez sezon

Aby system solarny pracował stabilnie, zadbaj o prawidłowe odpowietrzenie obiegu, właściwy dobór przepływu na pompie głównej i kontrolę izolacji termicznej przewodów. Po montażu warto przeprowadzić serię prób: w różnych warunkach nasłonecznienia obserwować czasy załączeń, różnicę temperatur i czasy dogrzewu zasobnika. Zakres regulacji temperatury 8-90 °C oraz możliwość modyfikacji progów różnicy temperatur dają wystarczającą elastyczność do dopasowania logiki sterowania do konkretnego układu. Jeśli przewidziano wsparcie grzałką, pamiętaj o zastosowaniu dodatkowego przekaźnika sygnału i właściwych zabezpieczeń elektrycznych. Dla współpracy z kotłem CO ustal jasne priorytety: najpierw solar, następnie źródło szczytowe - unikniesz niepotrzebnych rozruchów i dublowania mocy. Regularny przegląd po sezonie (kontrola glikolu, uszczelnień, odczytów czujników) oraz krótkie korekty nastaw zapewnią, że sterownik będzie wykorzystywał pełny potencjał promieniowania w kolejnych latach eksploatacji.
