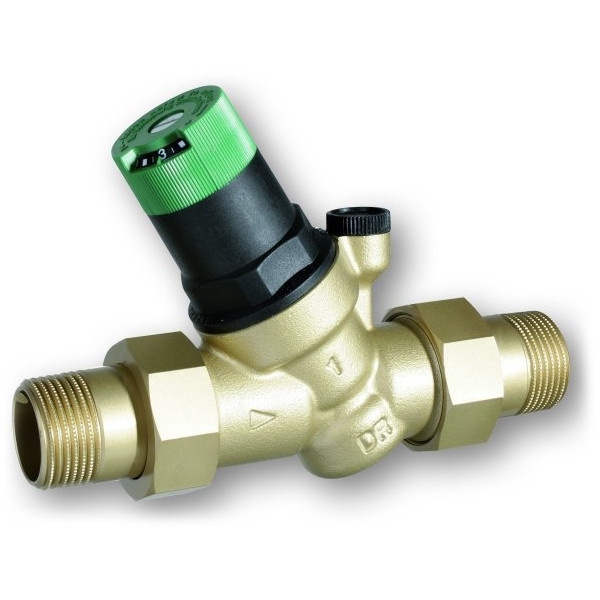

Reduktor ciśnienia HERZ 1268216 ma wysoką jakość wykonania. Urządzenie wykonane jest z mosiądzu zgodnie z normą EN 12165, typ CW626N. Pokrycie korpusu do tworzywa PA 6.6. Membrana redukcyjna wykonana jest z materiału EPDM, sprężyny z wytrzymałej stali sprężynowej. Prowadnica sprężyny jest ze stali nierdzewnej, a uszczelnienie również z EPDM. Pokrętło regulacyjne jest zielone i wykonane z tworzyw sztucznych PA 6.6. Filtr zrobiony jest ze stali nierdzewnej, a jego osłona z przezroczystego tworzywa PA12 dla artykułów z serii 126821X oraz z mosiądzu CW626N dla serii 126822
Maksymalne ciśnienie wejściowe reduktora wynosi 16 barów, natomiast zakres ciśnienia wyjściowego można ustawić na ciśnienie od 1 do 6 barów, z fabryczną nastawą na poziomie 3 barów. Urządzenie jest przystosowane do pracy w temperaturach do 40°C dla substancji chemicznych serii 126821X oraz 70°C dla substancji chemicznych serii 126822X. Skala manometru ustawia zakres od 0 do 10 bar, a grubość siatki filtracyjnej wynosi 0,3 mm. Reduktor przeznaczony jest do wody, zgodnie z normą EN 1567. Przyłącze manometru ma rozmiar 1/4" F zgodnie z ISO 228-1, a przyłącze główne posiada gwint zewnętrzny zgodnie z normami ISO 7-1 i ISO 228
Przed przystąpieniem do montażu, instalacja powinna zostać starannie przepłukana. W przypadku instalacji wody pitnej, membranowy reduktor ciśnienia należy zamontować za wodomierzem. Reduktor ciśnienia powinien być zainstalowany w pozycji poziomej, z filtrem skierowanym w dół, zgodnie z kierunkiem przepływu wskazanym na korpusie. Aby zapewnić prawidłowe działanie, przed i za reduktorem należy zachować proste odcinki rury o długości co najmniej 5 razy większej niż średnica nominalna (DN) rury. Zestaw zawiera manometr, który można zamontować po obu stronach reduktora. Przed i za reduktorem muszą być zainstalowane zawory odcinające.
Po zakończeniu montażu, należy dokładnie sprawdzić szczelność wszystkich połączeń oraz upewnić się, że manometr wskazuje właściwe ciśnienie. W przypadku stwierdzenia jakichkolwiek nieszczelności lub nieprawidłowości, należy niezwłocznie dokonać odpowiednich korekt. Regularne przeglądy i konserwacja reduktora ciśnienia oraz całej instalacji są kluczowe dla zapewnienia jej długotrwałej i bezawaryjnej pracy. Dbanie o odpowiednie ustawienie i stan techniczny elementów instalacji pozwala na uniknięcie awarii oraz zapewnia efektywne działanie systemu.
Membranowy reduktor ciśnienia służy do zabezpieczania instalacji przed nadmiernym ciśnieniem, obniżając ciśnienie wejściowe do poziomu roboczego. Może być także używany w systemach grzewczych, aby chronić kocioł przed wzrostem ciśnienia. Ciśnienie wyjściowe jest regulowane i pozostaje stabilne mimo zmieniającego się ciśnienia na wejściu. Regulacji dokonuje się poprzez obracanie zielonego pokrętła – w lewo, aby zwiększyć ciśnienie wyjściowe. Należy unikać przekręcenia pokrętła poza zakres ustawień, aby nie uszkodzić urządzenia. Rekomendujemy ustawienie maksymalnego ciśnienia wyjściowego na poziomie 4 barów dla instalacji w domach jednorodzinnych, co zapewnia długą żywotność urządzenia i niższe koszty eksploatacji.
Przy każdej zmianie ustawienia ciśnienia wyjściowego, należy otworzyć i zamknąć odbiór wody. Konserwację membranowego reduktora ciśnienia powinny przeprowadzać autoryzowane osoby zgodnie z normą DIN 1988. Stan filtra w reduktorze powinien być sprawdzany kilka razy w roku, a w razie potrzeby należy go oczyścić lub wymienić. Klucz do konserwacji jest dołączony do każdego opakowania reduktora ciśnienia.
