Potencjometr z termostatem VR EC (0-10V) VTS 1-4-0101-0473
- Potencjometr z termostatem VR EC 0–10 V (VTS 1-4-0101-0473) – uniwersalny zadajnik do ręcznego i automatycznego sterowania prędkością wentylatorów w nagrzewnicach VOLCANO EC i kurtynach WING EC. Zasilanie 230 V AC, 3 tryby pracy, wyjście sterujące 0–10 V.

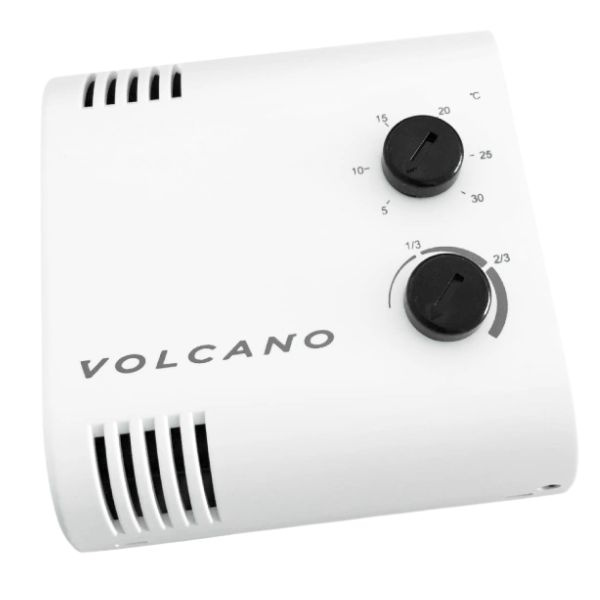

Potencjometr z termostatem VR EC 0–10 V VTS 1-4-0101-0473 – zadajnik 0–10 V do nagrzewnic Volcano EC i kurtyn WING EC
Potencjometr VR EC 0–10 V to uniwersalny zadajnik z termostatem, przeznaczony do sterowania prędkością obrotową wentylatorów w urządzeniach VTS wyposażonych w silniki EC i wejście sterujące 0–10 V – przede wszystkim w nagrzewnicach VOLCANO EC oraz kurtynach powietrznych WING EC (wersje wodne i zimne). Urządzenie generuje sygnał analogowy 0–10 V, którym można płynnie regulować obroty wentylatora w trybie ręcznym lub uzależnić pracę od temperatury dzięki wbudowanemu termostatowi. Dzięki temu prostemu, kompaktowemu sterownikowi możesz dopasować moc nawiewu do aktualnych warunków – łagodnie mieszać powietrze w okresach przejściowych lub pracować z pełną mocą w czasie mrozów.
Zasilanie sterownika odbywa się z sieci 230 V AC, dlatego jego obudowa musi pozostawać zamknięta i zabezpieczona; producent przewidział możliwość otwarcia tylko przy użyciu narzędzi, co zwiększa bezpieczeństwo eksploatacji. Trzypozycyjny przełącznik trybu („A” – praca jako zadajnik 0–10 V, „0” – wyłączenie, „A+T” – zadajnik 0–10 V z funkcją termostatu) umożliwia dopasowanie sterowania do wymagań obiektu: od prostego manualnego ustawienia po automatyczną pracę zależną od temperatury pomieszczenia.
Potencjometr VR EC przeznaczony jest do urządzeń EC. Kurtyny WING z grzałkami elektrycznymi wymagają zastosowania sterownika z rodziny HMI (np. HMI-WING EC), natomiast ten model idealnie sprawdzi się w wodnych nagrzewnicach Volcano, kurtynach WING EC oraz destratyfikatorach VTS z silnikami EC, gdzie ważna jest prosta, niezawodna regulacja 0–10 V.
Jak działa potencjometr z termostatem VR EC 0–10 V i gdzie go stosować?
Trzypozycyjny przełącznik: A / 0 / A+T – proste przełączanie trybu pracy
Sterownik posiada czytelny trzypozycyjny przełącznik funkcji:
– A – praca jako zadajnik 0–10 V (ręczna regulacja prędkości wentylatora za pomocą potencjometru),
– 0 – wyłączenie wyjścia (wentylator zatrzymany),
– A+T – praca wyjścia 0–10 V w funkcji termostatu (sterownik uwzględnia temperaturę).
W trybie ręcznym użytkownik ustawia żądaną prędkość wentylatora pokrętłem, co sprawdza się np. w prostych magazynach czy warsztatach, gdzie wystarczy orientacyjne dopasowanie intensywności nawiewu. W trybie A+T sterownik wykorzystuje sygnał termostatu (wbudowanego i/lub zewnętrznego czujnika) do automatycznego sterowania obrotami – urządzenie zwiększa nawiew, gdy temperatura spada poniżej zadanej, i redukuje go przy osiągnięciu komfortu. To prosty sposób na inteligentniejsze sterowanie ogrzewaniem hali bez kosztownej automatyki nadrzędnej.
Uniwersalny zadajnik 0–10 V do Volcano EC i WING EC
VR EC 0–10 V został zaprojektowany jako uniwersalny regulator dla nagrzewnic VOLCANO EC i kurtyn WING EC (wersje wodne i zimne). Wystarczy podłączyć wyjście 0–10 V sterownika do wejścia sterującego urządzenia, a następnie zasilić sam panel z sieci 230 V AC. Dzięki temu jednym potencjometrem można sterować pojedynczą nagrzewnicą lub – przy odpowiednim podłączeniu – grupą urządzeń w jednej strefie, np. w jednej hali produkcyjnej, strefie magazynu czy na placu przeładunkowym. Rozwiązanie idealne tam, gdzie potrzebna jest regulacja „z ręki” lub prosty termostat strefowy, a pełna automatyka HMI/BMS nie jest wymagana.
Bezpieczeństwo i montaż – panel tylko do pracy w zamkniętej obudowie
Ponieważ urządzenie jest zasilane napięciem 230 V AC, jego obudowa musi pozostawać zamknięta i zabezpieczona. Producent przewidział możliwość otwarcia tylko przy użyciu narzędzi, co ogranicza dostęp osobom nieupoważnionym i zwiększa bezpieczeństwo. Zadajnik montuje się na ścianie w miejscu suchym, w strefie pracy obsługi (np. przy drzwiach, bramie lub w dyspozytorni). Przed uruchomieniem warto upewnić się, że wyjście 0–10 V jest prawidłowo podłączone do wejść sterujących urządzeń EC, a obwód zasilania 230 V jest właściwie zabezpieczony.
Dla kurtyn WING z grzałkami elektrycznymi producent zaleca zastosowanie sterowników HMI (np. 1-4-2801-0155 / -0156), natomiast potencjometr VR EC jest dedykowany tylko dla urządzeń EC z nagrzewnicą wodną (lub bez nagrzewnicy – wersje „zimne”).
Specyfikacja techniczna – Potencjometr z termostatem VR EC 0–10 V
| Producent / seria | VTS – sterowanie VOLCANO EC / WING EC |
|---|---|
| Model | Potencjometr VR EC 0–10 V z termostatem |
| Kod producenta | 1-4-0101-0473 |
| Funkcja | Zadajnik 0–10 V + termostat; ręczne i automatyczne sterowanie prędkością wentylatora EC |
| Wyjście sterujące | 0–10 V DC (sygnał analogowy) |
| Zasilanie | 230 V AC – obudowa musi być zamknięta i zabezpieczona, otwierana tylko narzędziem |
| Tryby pracy (przełącznik) | A – ręczny zadajnik 0–10 V; 0 – wyłączone; A+T – sterowanie 0–10 V z funkcją termostatu |
| Zastosowanie | Nagrzewnice VOLCANO EC, kurtyny WING EC (wodne/zimne); destratyfikatory VTS z wejściem 0–10 V |
| Uwagi | Nie stosować do WING z grzałkami elektrycznymi – wymagają sterowników HMI (np. 1-4-2801-0155 / -0156) |
Najczęściej zadawane pytania (FAQ)
Do ręcznego i automatycznego sterowania prędkością wentylatorów w nagrzewnicach VOLCANO EC i kurtynach WING EC z wejściem 0–10 V.
Możesz sterować jedną nagrzewnicą lub grupą urządzeń EC w jednej strefie, podłączonych do tego samego sygnału 0–10 V (wg zaleceń VTS dla danej instalacji).
Nie – kurtyny WING z grzałkami elektrycznymi wymagają sterownika HMI. Potencjometr VR EC przeznaczony jest do wersji EC w wykonaniu wodnym/zimnym.
Potrzebujesz prostego, niezawodnego sterowania 0–10 V do nagrzewnic VOLCANO EC i kurtyn WING EC? Potencjometr z termostatem VR EC 1-4-0101-0473 to kompaktowy i tani sposób na inteligentną regulację nawiewu. Skontaktuj się z nami – dobierzemy komplet automatyki do Twojej instalacji.
