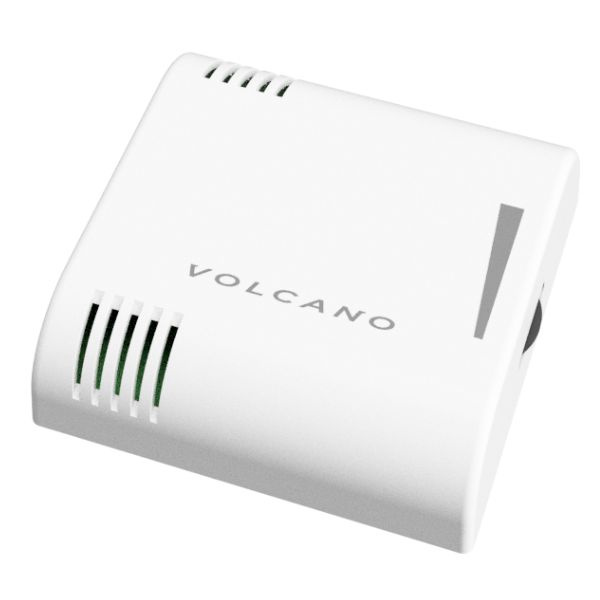

Potencjometr Vr EC (0-10V) VTS 1-4-0101-0453
- Potencjometr VR EC (0–10 V) VTS 1-4-0101-0453 – kompaktowy zadajnik 0–10 V do ręcznego sterowania prędkością wentylatorów w nagrzewnicach VOLCANO EC i kurtynach WING EC. Zasilanie 230 V AC, praca w zamkniętej obudowie.
Potencjometr VR EC (0–10 V) VTS 1-4-0101-0453 – ręczny regulator obrotów do nagrzewnic VOLCANO EC i kurtyn WING EC
Potencjometr VR EC (0–10 V) to uniwersalny zadajnik prędkości przeznaczony do ręcznego sterowania wentylatorami w urządzeniach grzewczych z silnikami EC – przede wszystkim w nagrzewnicach VOLCANO EC oraz kurtynach powietrznych WING EC. Panel generuje analogowy sygnał sterujący 0–10 V, którym sterowniki urządzeń EC przetwarzają na odpowiednie obroty wentylatora. Dzięki temu użytkownik może płynnie regulować intensywność nawiewu – od delikatnego mieszania powietrza w okresach przejściowych po pracę z pełną mocą w czasie mrozów.
Zadajnik zasilany jest z sieci 230 V AC, dlatego jego obudowa musi być zawsze zamknięta i zabezpieczona; producent przewiduje możliwość otwarcia jedynie przy użyciu narzędzi, co minimalizuje ryzyko ingerencji osób nieuprawnionych. VR EC 0–10 V sprawdzi się jako prosty, niezawodny i niedrogi sposób na sterowanie ogrzewaniem hali, magazynu czy warsztatu – tam, gdzie nie jest wymagana pełna automatyka (jak HMI/BMS), a wystarczy ręczne ustawienie „mocy nawiewu” w danej strefie.
Jak działa Potencjometr VR EC (0–10 V) i gdzie warto go stosować?
Ręczna regulacja prędkości wentylatorów EC w nagrzewnicach i kurtynach
Potencjometr VR EC jest niewielkim urządzeniem elektronicznym, którego zadaniem jest zadawanie sygnału 0–10 V dla sterowników nagrzewnic i kurtyn z silnikami EC. Zmiana położenia pokrętła powoduje zmianę poziomu napięcia sterującego, co odczytuje kontroler urządzenia – w efekcie wentylator przyspiesza lub zwalnia. Rozwiązanie to pozwala precyzyjnie dostosować przepływ powietrza do aktualnych warunków w obiekcie: zwiększyć nawiew, gdy jest zimno lub przewietrzyć przestrzeń przy wyższych obciążeniach, a zredukować obroty, gdy nagrzewnice pracują jedynie „podtrzymująco”.
Uniwersalny zadajnik 0–10 V do VOLCANO EC i WING EC
Zakres zastosowań panelu VR EC obejmuje wszystkie nagrzewnice VOLCANO EC oraz kurtyny powietrzne WING EC (w wersji wodnej i „zimnej”). Zastosowanie jest proste: zadajnik montuje się na ścianie w dogodnym miejscu (np. przy wejściu do hali, w sterowni), zasila z sieci 230 V AC, a wyjście 0–10 V podłącza do wejścia sterującego urządzeń EC. Panel może służyć do sterowania pojedynczym urządzeniem lub – przy odpowiednim okablowaniu – do wspólnego sterowania grupą nagrzewnic/kurtyn w jednej strefie. To szczególnie przydatne w halach i magazynach, gdzie jedna osoba nadzoruje warunki w dużej przestrzeni i chce prostego, manualnego narzędzia do regulacji nawiewu.
Bezpieczeństwo i montaż – zasilanie 230 V, obudowa zamknięta
Ponieważ potencjometr VR EC jest zasilany napięciem 230 V AC, jego obudowa musi być stale zamknięta, a dostęp do wnętrza panelu możliwy jest jedynie przy użyciu narzędzi – to ważne zarówno ze względów BHP, jak i zgodności z dobrą praktyką instalacyjną. Przewiduje się montaż w suchym miejscu, poza zasięgiem przypadkowego uszkodzenia, ale w strefie wygodnej dla obsługi. Sam zadajnik nie steruje mocą grzewczą (zaworami) – służy do regulacji prędkości wentylatora; dla bardziej zaawansowanych funkcji (termostat, harmonogram, sterowanie zaworem) VTS oferuje sterowniki HMI VOLCANO EC lub inne rozwiązania automatyki.
Specyfikacja techniczna – Potencjometr VR EC 0–10 V
| Producent / seria | VTS – sterowanie VOLCANO EC / WING EC |
|---|---|
| Model | Potencjometr VR EC (0–10 V) |
| Kod producenta | 1-4-0101-0453 |
| Funkcja | Ręczny zadajnik 0–10 V – sterowanie prędkością obrotową wentylatorów EC |
| Wyjście sterujące | 0–10 V DC (sygnał analogowy dla kontrolerów EC) |
| Zasilanie | 230 V AC – obudowa musi być zamknięta i zabezpieczona, otwierana wyłącznie narzędziem |
| Zakres zastosowań | Nagrzewnice VOLCANO EC i kurtyny WING EC (wodne / zimne) – uniwersalny regulator 0–10 V |
| Uwagi | Nie stosować do kurtyn WING z grzałkami elektrycznymi (wymagany sterownik HMI) – panel przeznaczony dla urządzeń EC |
Najczęściej zadawane pytania (FAQ)
Do ręcznej regulacji prędkości wentylatorów w nagrzewnicach VOLCANO EC i kurtynach WING EC, które mają wejście sterujące 0–10 V.
Tak – przy odpowiednim okablowaniu sygnał 0–10 V może być wspólny dla grupy urządzeń EC w jednej strefie (zgodnie z zaleceniami VTS).
Nie – dla kurtyn elektrycznych WING zalecane są sterowniki HMI; VR EC przeznaczony jest do wersji EC (wodnych/zimnych).
Obudowa powinna być zamknięta podczas pracy; można ją otworzyć wyłącznie narzędziem – to ważne ze względu na zasilanie 230 V AC i bezpieczeństwo obsługi.
Potrzebujesz prostego i niezawodnego sterownika 0–10 V do nagrzewnic VOLCANO EC lub kurtyn WING EC? Potencjometr VR EC 1-4-0101-0453 to idealne rozwiązanie. Skontaktuj się z nami – pomożemy dobrać pełen zestaw automatyki VTS do Twojej instalacji.
