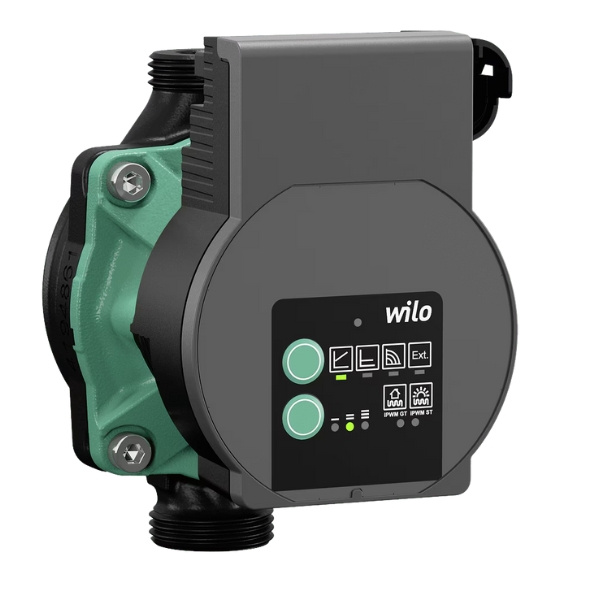

Pompa obiegowa Varios z sygnałem PWM PICO STG 15/1-7/130 Wilo 4215540
- Pompa obiegowa Varios PICO STG 15/1‑7/130 Wilo (4215540) – wersja z sygnałem sterującym PWM do modulacji obrotów. Energooszczędna praca, stabilny przepływ i cicha eksploatacja w obiegach grzejnikowych oraz mieszanych. Długość zabudowy 130 mm.
Pompa obiegowa Varios z sygnałem PWM PICO STG 15/1‑7/130 Wilo (4215540) – modulacja obrotów, wysoka sprawność i spokojna hydraulika
Wilo Varios PICO STG 15/1‑7/130 to nowoczesna pompa obiegowa z wejściem na sygnał PWM, dzięki któremu prędkość obrotowa jest płynnie dostosowywana do zapotrzebowania instalacji lub poleceń sterownika źródła ciepła. W praktyce oznacza to niższe zużycie energii, mniej szumów na zaworach oraz stabilniejsze temperatury w pomieszczeniach – zarówno w klasycznych układach grzejnikowych, jak i w obiegach mieszanych z rozdzielaczem podłogówki. Zakres pracy do 1–7 m wysokości podnoszenia ułatwia dobór pod typowe opory instalacji w domach jednorodzinnych i małych obiektach użytkowych, a długość zabudowy 130 mm sprzyja wymianie 1:1 bez przeróbek rur. Kompaktowa budowa, czytelne nastawy i możliwość współpracy z sygnałem PWM pozwalają ustawić pompę „pod instalację”, a nie „na maksimum”, co poprawia komfort i kulturę pracy całego układu. Model Varios PICO STG sprawdzi się zarówno przy modernizacji starszych kotłowni, jak i jako element nowych instalacji, w których oczekujesz przewidywalnych przepływów, szybkiego uruchomienia i trwałej, ekonomicznej eksploatacji. Poniżej znajdziesz praktyczne wskazówki do doboru, montażu i nastaw – po akceptacji uzupełnimy opis o tabelę specyfikacji.
Jak działa pompa obiegowa Varios PICO STG 15/1‑7/130 z sygnałem PWM i kiedy warto ją wybrać?
Sterowanie PWM – płynna modulacja obrotów, mniej hałasu i realne oszczędności
Wejście na sygnał PWM pozwala zgrać pracę pompy z automatyką źródła ciepła lub nadrzędnym sterownikiem instalacji. Gdy zapotrzebowanie na moc maleje (np. zawory termostatyczne się przymykają lub rozdzielacz zamyka część pętli), sterownik ogranicza wypełnienie PWM, a pompa redukuje obroty, utrzymując tylko taką wysokość podnoszenia, jaka jest niezbędna do pokonania aktualnych oporów. W efekcie maleje nadciśnienie w gałęziach i znikają typowe szumy na grzejnikach czy przy rotametrach. Kiedy instalacja potrzebuje więcej przepływu – np. po otwarciu większej liczby odbiorników – sygnał PWM rośnie, a pompa płynnie „dowozi” wymagany parametr bez gwałtownych skoków. Ta elastyczność przekłada się wprost na rachunki: większość sezonu grzewczego obieg pracuje na częściowym obciążeniu, więc modulacja obrotów ogranicza energię zamienianą na hałas i straty, a tym samym zużycie prądu. Dodatkową korzyścią jest stabilniejsza praca źródła ciepła – wymiennik widzi przewidywalne warunki hydrauliczne, łatwiej więc utrzymać sprawność i równomierne dogrzewanie pomieszczeń. Z perspektywy użytkownika różnica jest natychmiast odczuwalna: ciszej, bez „szarpania” przepływów, z temperaturą dochodzącą do zadanej bez niepotrzebnych overshootów. Dla instalatora to z kolei prostsze uruchomienie i mniejsza liczba interwencji – pompa nie pracuje „na zapas”, tylko zgodnie z sygnałem sterującym i rzeczywistym obciążeniem obiegu.
Silnik wysokosprawny i elektronika – kultura pracy oraz przewidywalny rozruch
Varios PICO STG wykorzystuje nowoczesny napęd elektroniczny z płynną regulacją, dzięki czemu starty i zmiany obrotów odbywają się łagodnie, bez uderzeń hydraulicznych w instalacji. Elektronika konsekwentnie trzyma zadane parametry i nie „goni” przepływu, co ogranicza szczytowe obciążenia na zaworach, odpowietrznikach i wymiennikach. W praktyce oznacza to cichszą pracę w całym budynku, szczególnie w godzinach nocnych, gdy zapotrzebowanie jest niskie i instalacja jest wrażliwsza na zbyt wysokie ciśnienie dyspozycyjne. Przewidywalny rozruch po postoju, dobra odporność na typowe zanieczyszczenia eksploatacyjne i powtarzalność nastaw przekładają się na długie okresy bezobsługowej pracy. Co ważne, możliwość integracji z sygnałem PWM nie wyklucza pracy w trybie bez sterowania zewnętrznego – w razie potrzeby pompa zachowa swoją logikę modulacji według własnych nastaw, a po przywróceniu komunikacji płynnie wróci do sterowania sygnałem. To zwiększa elastyczność eksploatacji i zabezpiecza instalację na wypadek awaryjnego braku sterownika nadrzędnego. Dla użytkownika końcowego oznacza to spokój: niezależnie od scenariusza pompa utrzyma porządek w hydraulice, a po krótkiej korekcie nastawy szybko znajdziesz kompromis między komfortem a zużyciem energii.
Dobór i nastawy – jak wykorzystać zakres 1–7 m i sterowanie PWM w realnej instalacji
Dobór zacznij od identyfikacji najbardziej wymagającej gałęzi: najdalszego grzejnika, najwyższej kondygnacji lub najdłuższej pętli podłogówki. To do jej potrzeb dopasujesz wysokość podnoszenia i logikę sterowania. W praktyce najlepiej działa metoda małych kroków: ustaw wstępny poziom pracy, uruchom instalację i obserwuj temperatury oraz zachowanie zaworów; następnie delikatnie koryguj obroty albo poziom PWM, pozostawiając układowi czas na stabilizację. Jeśli przy przymykaniu termostatów pojawia się świst, to znak, by obniżyć ustawienie; jeśli „głodne” pętle nie dochodzą do temperatury, podnieś parametry o niewielki krok. W układach mieszanych kluczem jest zapewnienie minimalnych przepływów na rozdzielaczu i spójność pracy z zaworem mieszającym – zbyt agresywna pompa po stronie wtórnej potrafi „rozjechać” bilans hydrauliczny. Pamiętaj, że zakres 1–7 m pokrywa zdecydowaną większość domowych instalacji; gdy obwody są długie lub przewymiarowane pod względem strat, lepiej podzielić je na sekcje i spokojnie zbilansować niż kompensować wszystko wysoką nastawą pompy. Taka metodyka daje cichszą pracę, niższe zużycie prądu i powtarzalny komfort w całym budynku.
Montaż i wymiana 1:1 – długość 130 mm, standardowe przyłącza i szybkie uruchomienie
Oznaczenie …/180 informuje o długości zabudowy 130 mm, co w większości modernizacji przekłada się na prostą wymianę istniejącej jednostki bez ingerencji w układ rur. Przed montażem upewnij się, że zawory odcinające pracują lekko i da się odseparować obieg do odpowietrzenia; sprawdź też filtr siatkowy – to najczęstszy winowajca spadków wydajności i hałasu. Po wpięciu pompy wprowadź minimalny przepływ, usuń powietrze i stopniowo dostrajaj nastawę; gwałtowne zmiany utrudniają ocenę efektu. Jeśli instalacja współpracuje z kotłem lub automatyką, skonfiguruj komunikację PWM według zaleceń producenta sterownika, a w razie braku sygnału zewnętrznego pozostaw pompę w trybie własnej modulacji. Zwróć uwagę na kierunek przepływu i stabilne posadowienie – mniejsze drgania to trwalsze połączenia i spokojniejsza praca. Tak przeprowadzony montaż skraca czas rozruchu i pozwala od razu „złapać” optymalne parametry bez niepotrzebnego błądzenia przy nastawach.
Zastosowania – grzejniki, podłogówka i obiegi mieszane z przewidywalnym przepływem
Varios PICO STG 15/1‑7/130 celuje w typowe obiegi budynków mieszkalnych: od klasycznych grzejników na zaworach termostatycznych, przez rozdzielacze ogrzewania płaszczyznowego, po układy mieszane z zaworem mieszającym. Tam, gdzie długości pętli i kondygnacje różnią się znacząco, modulacja i – gdy jest dostępna – kontrola PWM utrzymują porządek w hydraulice bez konieczności „gonienia” przepływów. W praktyce uzyskujesz równy komfort bez szumów i bez przegrzewania krótkich gałęzi. Jeżeli modernizujesz kotłownię, a źródło ciepła potrafi sterować pompą sygnałem PWM, zyskasz dodatkowo lepszą koordynację pracy – kocioł lub automat przewiduje zapotrzebowanie, a pompa dostarcza dokładnie taką wysokość podnoszenia, jaka jest potrzebna. W części niskotemperaturowej (np. przy pompie ciepła) zachowanie stałego, spokojnego przepływu sprzyja efektywności wymiennika i równowadze termicznej budynku. Dla użytkownika końcowego oznacza to mniej korekt w sezonie i szybsze osiąganie zadanych temperatur; dla instalatora – przewidywalne uruchomienie i mniej „gaszenia pożarów” związanych z hałasem czy pulsacjami w przewodach.
Eksploatacja – czysta instalacja, równoważenie i kontrola objawów
Długa, bezproblemowa praca każdej pompy zależy od jakości instalacji. Podstawą jest filtracja i regularne płukanie odcinków najbardziej narażonych na osady – zanieczyszczenia potrafią ograniczyć przepływ i wywołać szumy nawet przy poprawnych nastawach. Równie ważne jest dobre odpowietrzenie i równoważenie pętli: powietrze oraz skrajne różnice oporów to najczęstsze przyczyny „kapryśnej” hydrauliki. Jeśli po zmianie nastaw pojawia się świst, najpierw obniż parametry o mały krok i sprawdź, czy rotametry oraz manometry pracują stabilnie; dopiero potem szukaj głębszych przyczyn. Z punktu widzenia elektryki zapewnij właściwe zabezpieczenia i suchy montaż – wilgoć skraca żywotność każdego napędu. Okresowa kontrola zaworów odcinających i odpowietrzników, a także weryfikacja pracy sygnału PWM (gdy jest używany), wystarczą, aby utrzymać ciszę, niskie zużycie energii i przewidywalny komfort na co dzień. To prosta rutyna, która realnie wydłuża żywotność armatury i ogranicza liczbę interwencji w sezonie.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Dane hydrauliczne | |
| Maks. ciśnienie robocze PN | 10 bar |
| Wysokość podnoszenia Hmax | 7,8 m |
| Przepływ Qmax | 3,8 m3/h |
| Minimalna wysokość dopływu dla 50 °C | 0,5 m |
| Minimalna wysokość dopływu dla 95 °C | 3 m |
| Minimalna wysokość dopływu dla 110 °C | 10 m |
| Min. temperatura przetłaczanej cieczy Tmin | −20 °C |
| Maks. temperatura przetłaczanej cieczy Tmax | 110 °C |
| Temperatura otoczenia min. Tmin | −10 °C |
| Maks. temperatura otoczenia Tmax | 40 °C |
| Materiały | |
| Korpus pompy | Żeliwo szare |
| Wirnik | PP‑GF40 |
| Wał | Stal nierdzewna |
| Materiał łożysk | Węgiel spiekany, impregnowany metalem |
| Dane silnika | |
| Współczynnik sprawności energetycznej (EEI)* | ≤0,20 |
| Przyłącze sieciowe | 1–230 V ±10 %, 50/60 Hz |
| Moc znamionowa P2 | 38 W |
| Prędkość obrotowa min. nmin | 2340 1/min |
| Prędkość obrotowa maks. nmax | 4366 1/min |
| Pobór mocy (min) P1 min | 1 W |
| Pobór mocy P1 max | 50 W |
| Generowanie zakłóceń | EN 61000-6-3 |
| Odporność na zakłócenia | EN 61000-6-2 |
| Kompatybilność elektromagnetyczna | EN 61800-3 |
| Dławik przewodu | 1 × PG11 |
| Klasa izolacji | F |
| Stopień ochrony | IPX4D |
| Wymiary montażowe | |
| Przyłącze po stronie tłocznej DNd | G 1 |
| Przyłącze po stronie ssawnej DNs | G 1 |
| Długość montażowa L0 | 130 mm |
Najczęściej zadawane pytania (FAQ)
Do obiegów grzejnikowych, ogrzewania podłogowego i układów mieszanych w domach i małych obiektach, zwłaszcza tam, gdzie sterownik udostępnia sygnał PWM.
Możliwość płynnej modulacji obrotów zgodnie z zapotrzebowaniem instalacji lub poleceniami kotła/automatyki – mniej hałasu i niższe zużycie energii.
Zakres wysokości podnoszenia do 1–7 m oraz długość zabudowy 130 mm – pasuje do wielu modernizacji 1:1 bez przeróbek rur.
Tak. Może modulować według własnych nastaw; po przywróceniu sygnału PWM przejmie sterowanie zgodnie z logiką systemu nadrzędnego.
Wyreguluj przepływy, usuń powietrze z układu, obniż nieco nastawę (lub wypełnienie PWM) i sprawdź filtr siatkowy – to najczęstsze przyczyny hałasu.
W większości przypadków tak – zachowujesz rozstaw, zwykle wystarczy sprawdzić zawory odcinające i kierunek przepływu przed montażem 1:1.
Poza czystością instalacji – nie. Zalecamy okresowe płukanie, kontrolę filtrów i przegląd zaworów oraz weryfikację działania sygnału PWM.
Modernizujesz obieg i chcesz ciszy oraz niskich rachunków? Wilo Varios PICO STG15/1‑7/130 – pompa obiegowa z sygnałem PWM – to pewny wybór. Skontaktuj się z nami!
