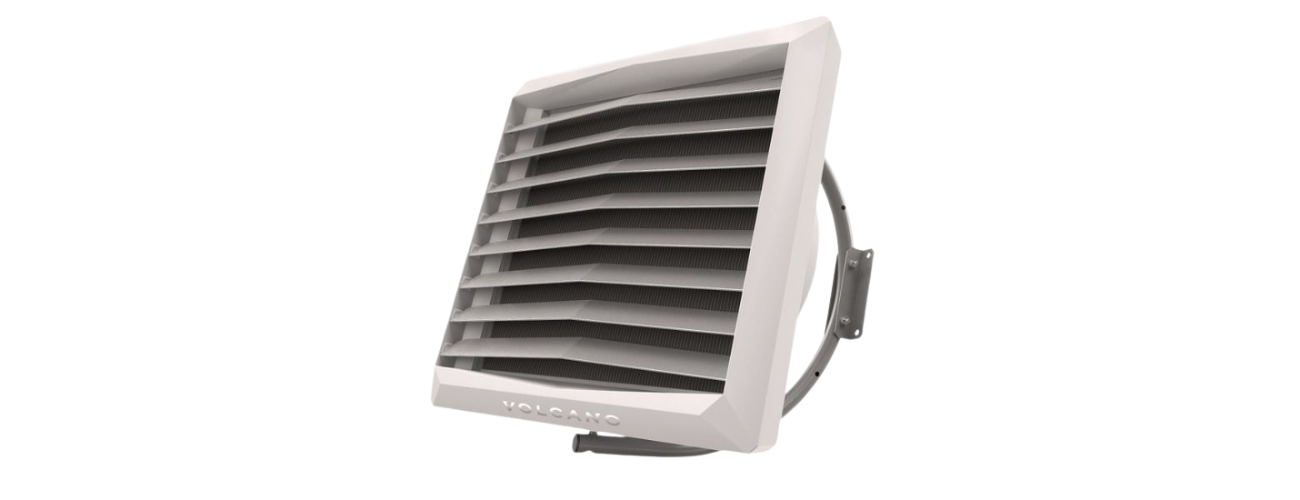

Nagrzewnica wodna Volcano VR4 AC 90 kW VTS 1-4-0101-0627
- Volcano VR4 AC to najmocniejsza nagrzewnica wodna VTS z 4‑rzędowym wymiennikiem, zaprojektowana do współpracy z pompami ciepła i pracy w trybie chłodzenia. Oferuje moc do 90 kW i strumień powietrza do 5 300 m³/h,
Nagrzewnica wodna Volcano VR4 AC 90 kW VTS 1‑4‑0101‑0627 – 4‑rzędowy wymiennik, do pomp ciepła, wydajność do 5300 m³/h
Volcano VR4 AC to najmocniejsza nagrzewnica wodna VTS w standardowej obudowie 70×70 cm. Zastosowany czterorzędowy wymiennik został zoptymalizowany do pracy z niskotemperaturowymi źródłami ciepła (pompy ciepła), a urządzenie może również współpracować z wodą lodową w trybie chłodzenia. Jednostka oferuje 10–90 kW mocy grzewczej przy wydatku powietrza do 5300 m³/h, co pozwala szybko i skutecznie ogrzać duże oraz wysokie kubatury. Wersja AC (3‑biegowa) upraszcza sterowanie i serwis, a temperatura medium do 100 °C zapewnia szerokie możliwości doboru i pracy. Kompaktowe gabaryty, duży zasięg nadmuchu i dostępna automatyka VTS czynią z VR4 AC elastyczne rozwiązanie dla hal, magazynów i obiektów sportowych.
Jak Volcano VR4 AC łączy wysoką moc z pracą na niskich temperaturach zasilania?
4‑rzędowy wymiennik – gotowy na pompy ciepła i pracę w chłodzeniu
Wysokosprawny, czterorzędowy wymiennik wodny zapewnia znacznie większą powierzchnię wymiany ciepła niż w typowych nagrzewnicach, dlatego VR4 AC świetnie sprawdza się z niską temperaturą zasilania (układy z pompą ciepła). Jednocześnie konstrukcja pozwala na pracę z wodą lodową – po doposażeniu w tacę ociekową do odprowadzenia kondensatu urządzenie może realizować nawiew chłodnego powietrza.
Kompakt 70×70 cm, duży zasięg nawiewu
Pomimo obudowy o boku ~70 cm, VR4 AC osiąga do 90 kW i wydatek do 5300 m³/h. Zoptymalizowana aerodynamika i kierownice strugi przekładają się na daleki, równomierny nadmuch – szybkie wyrównanie temperatury w strefie pracy i niższe koszty.
Prosta automatyka AC i wysoka niezawodność
Silnik AC (3‑biegowy) umożliwia intuicyjne sterowanie (regulatory ARW + termostat TR010). Każda jednostka jest testowana fabrycznie, a producent zapewnia 3‑letnią gwarancję.
Specyfikacja techniczna – Volcano VR4 AC 90 kW
| Parametr | Jednostka | Wartość |
|---|---|---|
| Producent / model | – | VTS – VOLCANO VR4 AC (nr kat. 1‑4‑0101‑0627) |
| Rodzaj | – | Nagrzewnica wodna z 4‑rzędowym wymiennikiem, silnik AC (3 biegi) |
| Maks. przepływ powietrza | m³/h | 5300 |
| Zakres mocy grzewczej (deklarowany) | kW | 10 – 90 |
| Maks. temperatura czynnika grzewczego | °C | 100 |
| Maks. ciśnienie robocze | MPa | 1,6 |
| Zasięg strumienia powietrza (poziomy / pionowy) | m | 23 / 12 (przy III biegu) |
| Pojemność wodna wymiennika | dm³ | 4,13 |
| Przyłącza hydrauliczne | cal | Gwint 3/4" |
| Masa urządzenia (bez wody) | kg | 21 |
| Zasilanie | V/Hz | 1~ 230 / 50 |
| Silnik AC – moc / prąd | kW / A | 0,45 / 1,95 (wartości znamionowe) |
| Stopień ochrony (silnik) | IP | IP54 |
| Wymiary obudowy (A × B × C) | mm | 700 × 700 × 355 |
| Rozstaw montażowy D | mm | 550 |
Źródła: karta katalogowa / leaflet VTS (parametry przepływu, zasięg, zużycie), dane VR4 – 10–90 kW, 5300 m³/h; wymiary i rozstaw montażowy; pojemność wodna 4,13 dm³; IP oraz zasilanie; masa urz. 21 kg.
Akustyka i elektryka – tryby pracy (AC/EC)
| Prędkość | Wydatek powietrza Qp | Poziom dźwięku (EC) * | Pobór mocy (AC) ** |
|---|---|---|---|
| III (max) | 5300 m³/h | 52 dB(A) | 450 W |
| II | 3950 m³/h | 50 dB(A) | 355 W |
| I | 2850 m³/h | 41 dB(A) | 320 W |
* Poziom dźwięku wg tabel producenta dla wersji EC; wersja AC ma zbliżony poziom akustyczny i zależy od warunków montażu. ** Pobór mocy dla silnika AC wg kart katalogowych (III/II/I).
Moc grzewcza – skrót (Pg) przy różnych parametrach wody
| Tp1 [°C] | Qp [m³/h] | Moc grzewcza Pg [kW] – Tz/Tp [°C] | |||
|---|---|---|---|---|---|
| 90/70 | 70/50 | 45/35 | 35/25 | ||
| 0 | 5300 | 88,6 | 61,6 | 41,0 | 30,3 |
| 3950 | 69,4 | 50,5 | 33,6 | 24,8 | |
| 2850 | 57,7 | 40,1 | 26,6 | 19,7 | |
| 5 | 5300 | 77,3 | 56,0 | 35,6 | 24,9 |
| 3950 | 63,2 | 45,9 | 29,1 | 20,4 | |
| 2850 | 50,1 | 36,5 | 23,1 | 16,2 | |
| 10 | 5300 | 71,7 | 50,5 | 30,2 | 19,6 |
| 3950 | 58,6 | 41,4 | 24,7 | 16,0 | |
| 2850 | 46,4 | 32,9 | 19,6 | 12,7 | |
| 15 | 5300 | 66,2 | 45,0 | 24,8 | 14,0 |
| 3950 | 54,1 | 36,9 | 20,4 | 11,5 | |
| 2850 | 42,8 | 29,3 | 16,2 | 9,4 | |
| 20 | 5300 | 60,6 | 39,6 | 19,5 | 9,4 |
| 3950 | 49,6 | 32,5 | 16,0 | 7,7 | |
| 2850 | 39,3 | 25,8 | 12,7 | 6,4 | |
Dane Pg wg pełnej tabeli mocy dla Volcano VR4 (układy 90/70, 70/50, 45/35 i 35/25 °C; różne temperatury powietrza na wlocie Tp1 i biegi wentylatora 5300/3950/2850 m³/h).
Najczęściej zadawane pytania (FAQ)
Tak. 4‑rzędowy wymiennik zapewnia odpowiednią powierzchnię wymiany ciepła dla niskich temperatur zasilania.
Moc grzewcza wynosi ok. 10–90 kW, a wydajność do 5300 m³/h (w zależności od nastaw i warunków pracy).
Tak – po podłączeniu wody lodowej i zastosowaniu tacy ociekowej do odprowadzenia kondensatu.
Za pomocą regulatorów ARW (autotransformator – 3 lub 5 biegów) i termostatu TR010; opcjonalnie z zaworem 2‑drogowym 3/4" z siłownikiem.
