Nagrzewnica wodna Volcano VR MINI AC 27 kW VTS 1-4-0101-0625
- Nagrzewnica wodna Volcano VR MINI AC 27 kW (VTS 1‑4‑0101‑0625) z 3‑rzędowym wymiennikiem i 3‑biegowym silnikiem AC. Przepływ powietrza do 2000 m³/h, obudowa 53×53 cm. Zaprojektowana do współpracy z pompą ciepła i instalacjami niskotemperaturowymi.

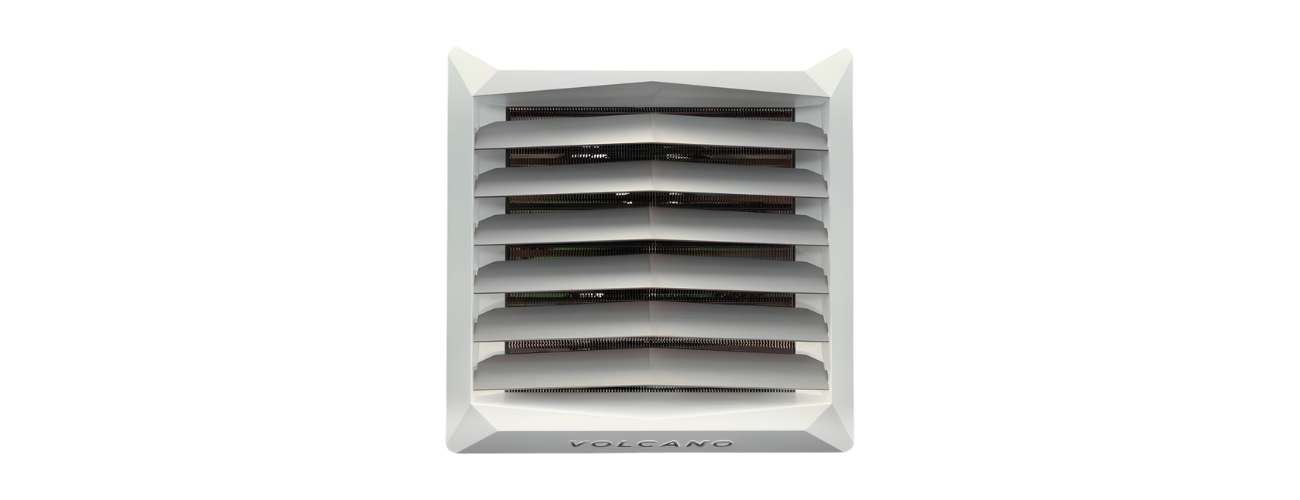

Nagrzewnica wodna VTS Volcano VR MINI AC 27 kW (1‑4‑0101‑0625) — 3‑rzędowy wymiennik, do 2000 m³/h, gotowa do pracy z pompą ciepła

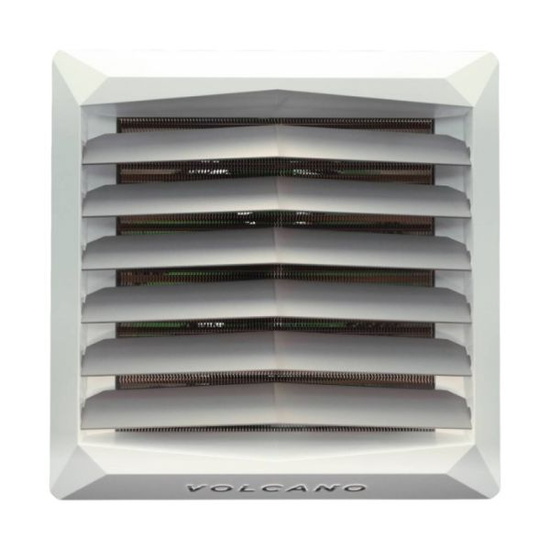

Volcano VR MINI AC to kompaktowa nagrzewnica wodna z trójrzędowym wymiennikiem i 3‑biegowym silnikiem AC, przeznaczona do ogrzewania powietrza w obiektach handlowych, usługowych i przemysłowych. Konstrukcja o wymiarach ok. 53×53 cm ułatwia montaż nawet w niskich kotłowniach i strefach zaplecza, a aerodynamiczna obudowa poprawia ekspozycję powierzchni wymiany ciepła i równomierny nadmuch. Zakres mocy cieplnej zależy od parametrów wody i przepływu powietrza; dla typowych układów nisko‑ i średniotemperaturowych osiąga wartości rzędu 4–27 kW, co pozwala zastosować ją jako pojedynczy lub wielokrotny moduł w halach, warsztatach i większych lokalach. Wersja AC oferuje trzy stabilne biegi wentylatora, co upraszcza sterowanie i ułatwia dopasowanie do aktualnego obciążenia cieplnego. Urządzenie jest zaprojektowane do współpracy z pompą ciepła: 3‑rzędowy wymiennik umożliwia efektywną pracę przy niższych temperaturach zasilania, a zalecane podłączenie zasilania do górnego króćca i powrotu do dolnego poprawia wykorzystanie powierzchni wymiany. Dla aplikacji chłodniczych dostępna jest dedykowana taca ociekowa do odprowadzenia kondensatu. System można rozbudować o sterowniki tygodniowe, termostaty i moduły automatyki z oferty VTS/Instalator24.
Jak wykorzystać Volcano VR MINI AC 27 kW w instalacjach z pompą ciepła i w modernizacjach?
Praca z niskimi parametrami wody — dlaczego 3‑rzędowy wymiennik ma znaczenie
W aplikacjach z pompą ciepła kluczowa jest duża powierzchnia wymiany ciepła i niski opór hydrauliczny wymiennika. VR MINI AC wykorzystuje trójrzędowy wymiennik, który przy niższych temperaturach zasilania (np. 45/35 °C czy 50/40 °C) pozwala utrzymać użyteczną moc bez agresywnego podnoszenia biegów wentylatora. Dzięki temu urządzenie dobrze wspiera strategie energooszczędne: pracę na najniższym możliwym biegu, większy udział przepływu objętościowego powietrza i ograniczenie strat mieszania. Z punktu widzenia hydrauliki zalecane jest podłączenie zasilania do górnego króćca i powrotu do dolnego — pozwala to lepiej wykorzystać gradient temperatury i zwiększyć średnią różnicę temperatur na powierzchni lamel. W praktyce uzyskujemy stabilniejsze oddawanie ciepła, mniejszą skłonność do „przeciągów” i mniejszą liczbę cykli przełączania pomiędzy biegami. Jeżeli źródłem jest kocioł kondensacyjny, to również skorzysta on na niższych temperaturach powrotu, co przełoży się na wyższą sprawność całego układu.
Zakres pracy i strumień powietrza do 2000 m³/h — jak planować rozmieszczenie
Zoptymalizowana bryła obudowy i siatka łopatek kierujących zapewniają równomierny strumień nawiewu o wydatku do 2000 m³/h (w zależności od biegu). W typowych halach i magazynach urządzenie montuje się na konsolach ściennych lub pod stropem; ważne, aby zapewnić swobodny nawiew w głąb kubatury i unikać bezpośredniego kierowania strumienia na stanowiska pracy w trybie wysokiego biegu. Przy kilku urządzeniach lepiej rozproszyć źródła nadmuchu i prowadzić ruch powietrza „po elipsie” niż koncentrować wszystko w jednym punkcie — to poprawia jednorodność temperatury i ogranicza zjawisko warstwowania. Z doświadczenia wykonawców wynika, że przy modernizacji warto zaplanować prosty układ strefowy: w strefie wejścia pracujemy wyższym biegiem przy otwartych bramach, a w części „biurowo‑serwisowej” utrzymujemy bieg niski, aby ograniczyć hałas i przeciągi.
Konstrukcja i gabaryty 53×53 cm — łatwy montaż oraz estetyka w przestrzeni

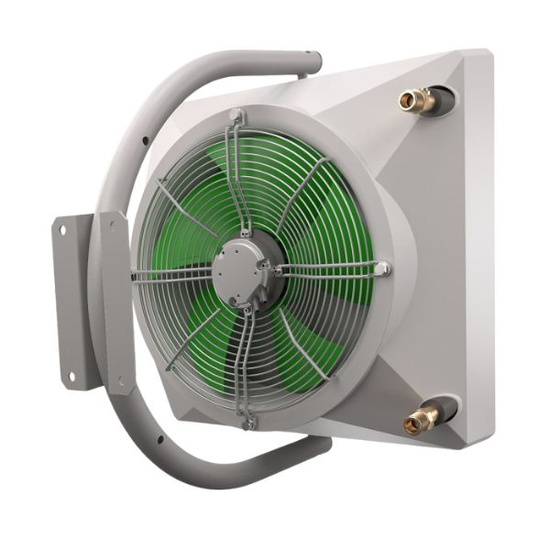

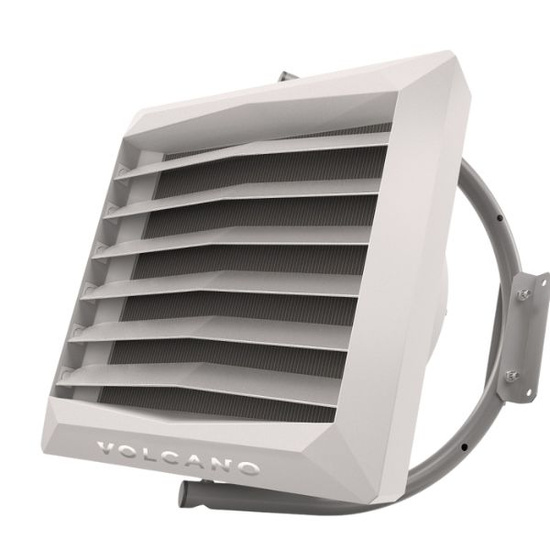

Seria VR MINI korzysta z tej samej kompaktowej obudowy we wszystkich odmianach (AC/EC), co upraszcza projektowanie oraz wymiany między modelami. Smukła, „czysta” linia maskownicy porządkuje widok w przestrzeniach sprzedażowych czy w serwisach, a neutralna kolorystyka ułatwia integrację z aranżacją wnętrza. Całość zaprojektowano z myślą o łatwym dostępie serwisowym — demontaż osłon i czyszczenie lamel nie wymagają rozległych prac. W praktyce oznacza to krótkie przestoje i niskie koszty utrzymania. Zwróć uwagę na możliwość obrotu urządzenia i zmianę kierunku żaluzji w zależności od geometrii obiektu — poprawne „ustawienie” nawiewu często daje większą różnicę komfortu niż sama zmiana biegu wentylatora.
Akustyka i komfort — kiedy który bieg stosować
3‑biegowy silnik AC zapewnia prostą i przewidywalną regulację. W sezonie przejściowym najczęściej wystarczy bieg niski, który zwiększa czas przebywania powietrza na wymienniku i poprawia sprawność wymiany ciepła. Bieg średni wykorzystujemy przy większym obciążeniu lub po otwarciu bram; bieg wysoki — do szybkiego dogrzania kubatury bądź w strefach o dużych zyskach/stratach. Dobrą praktyką jest ograniczenie czasu pracy na najwyższym biegu, jeśli w bezpośrednim sąsiedztwie przebywają ludzie — dzięki temu zachowujemy komfort akustyczny i unikamy efektu „wicherka” przy stanowisku. Jeżeli obiekt pracuje całą dobę, rozważ automatyczne przełączanie biegów w oparciu o harmonogramy i temperaturę nawiewu — zapewnia to spójne, codzienne działanie bez ręcznych interwencji.
Automatyka i sterowanie — od prostego przełącznika po scenariusze tygodniowe
Nagrzewnica Volcano VR MINI AC współpracuje z prostymi przełącznikami biegów, termostatami pokojowymi oraz sterownikami tygodniowymi. W typowym układzie z pompą ciepła kontrolujemy: temperaturę wody zasilającej (po stronie źródła), otwarcie zaworu 2‑ lub 3‑drogowego i bieg wentylatora. W obiektach, gdzie liczy się oszczędność, warto powiązać pracę wentylatora z temperaturą nawiewu (np. blokada poniżej 30–35 °C) i dodać opóźnienie wybiegowe, żeby odzyskać ciepło z wymiennika po zamknięciu zaworu. Jeżeli w budynku działa system BMS, sterowanie można zintegrować przez przekaźniki lub moduły automatyki — upraszcza to obsługę kilku stref oraz rejestrację parametrów do późniejszej analizy.
Tryb chłodzenia i taca ociekowa — bezpieczne odprowadzenie kondensatu
Z wykorzystaniem niskiej temperatury wody z pompy ciepła VR MINI AC może pracować jako chłodnica powietrza. W takim scenariuszu na lamelach powstaje kondensat, dlatego producent przewidział dedykowaną tacę ociekową do odprowadzenia skroplin. W układach chłodzenia należy zadbać o spadki i syfony w instalacji kondensatu, a także o ochronę antykorozyjną elementów konstrukcyjnych w sąsiedztwie. Warto też pamiętać o punkcie rosy — przy pracy w pomieszczeniach o podwyższonej wilgotności trzeba ograniczyć temperaturę nawiewu lub przewidzieć osuszanie, by nie dopuścić do kondensacji na obudowie i w kanałach doprowadzających.
Dobór mocy i rozmieszczenie — praktyczne wskazówki instalatora
Rzeczywista moc 4–27 kW zależy od parametrów wody, przepływu powietrza i zadanej temperatury nawiewu. Dla szybkiego szacowania przyjmij: w strefach wejść i bram korzystaj z większego wydatku powietrza (bieg średni/wysoki), a w głębi hali — z biegu niskiego i pracy ciągłej. Montuj urządzenie tak, by strumień nie kolidował z regałami i przeszkodami, a minimalne odległości od sufitu/ścian pozwalały na swobodny zasys. Przy kilku nagrzewnicach zaplanuj obieg powietrza „na zakładkę”, aby ograniczyć martwe strefy. W modernizacjach z grzejników na nadmuch zwykle uzyskasz krótszy czas reakcji systemu i lepsze wyrównanie temperatury w kubaturze.
Eksploatacja i serwis — co zrobić, aby zachować sprawność przez lata
Podstawą jest czystość wymiennika i prawidłowe przepływy. Raz lub dwa razy w sezonie skontroluj stan lamel i żaluzji, usuń pył sprężonym powietrzem (z wyczuciem) i sprawdź działanie zaworu oraz odpowietrzenie gałązek. Przy instalacjach z pompą ciepła zwróć uwagę na ochronę przeciwzamrożeniową po stronie wody (sterowanie i/lub roztwór glikolu w wymaganym stężeniu). Okresowo weryfikuj działanie przełącznika biegów i termostatu; w obiektach o długim czasie pracy wentylatora zalecane są przeglądy łożysk zgodnie z DTR. Dobrze utrzymana nagrzewnica VTS odwdzięcza się cichą pracą, stabilnym komfortem i niskimi kosztami eksploatacji.
Specyfikacja techniczna – Volcano VR MINI 3 AC (27 kW)
| Parametr | Jednostka | Wartość |
|---|---|---|
| Producent / model | – | VTS – VOLCANO VR MINI 3 AC (nr kat. 1‑4‑0101‑0625) |
| Rodzaj | – | Nagrzewnica wodna z 3‑rzędowym wymiennikiem; silnik AC (3 biegi) |
| Maks. przepływ powietrza | m³/h | 2000 |
| Zakres mocy grzewczej (deklarowany) | kW | 4 – 27 |
| Maks. temp. czynnika grzewczego | °C | 130 |
| Maks. ciśnienie robocze | MPa | 1,6 |
| Zasięg strumienia powietrza (poziomy / pionowy) | m | 14 / 8 |
| Pojemność wodna wymiennika | dm³ | 1,48 |
| Przyłącza hydrauliczne | cal | Gwint 3/4" |
| Masa urządzenia (AC / EC) | kg | 14 / 15 |
| Zasilanie | V/Hz | 1~ 230 / 50 |
| Silnik AC – moc / prąd / obroty | kW / A / rpm | 0,115 / 0,53 / 1450 |
| Stopień ochrony (silnik) | IP | IP54 |
| Wymiary obudowy (A × B × C) | mm | 530 × 530 × 310 |
| Rozstaw montażowy D | mm | 381 |
Akustyka i elektryka – tryby pracy (AC)
| Prędkość | Wydatek powietrza Qp | Poziom dźwięku (AC) | Pobór mocy (AC) | Zasięg poziomy | Zasięg pionowy |
|---|---|---|---|---|---|
| III (max) | 2000 m³/h | 52 dB(A) | 115 W | 14 m | 8 m |
| II | 1550 m³/h | 41 dB(A) | 68 W | 8 m | 5 m |
| I | 1000 m³/h | 29 dB(A) | 48 W | 5 m | 3 m |
Moc grzewcza – skrót (Pg) przy różnych parametrach wody
| Tp1 [°C] | Qp [m³/h] | Moc grzewcza Pg [kW] – Tz/Tp [°C] | |||
|---|---|---|---|---|---|
| 90/70 | 70/50 | 45/35 | 40/30 | ||
| 0 | 2000 | 26,7 | 23,8 | 14,5 | 11,5 |
| 1550 | 22,6 | 17,7 | 10,8 | 9,7 | |
| 1000 | 16,7 | 10,4 | 6,4 | 7,2 | |
| 5 | 2000 | 24,9 | 20,9 | 12,3 | 9,8 |
| 1550 | 21,0 | 15,6 | 9,1 | 8,2 | |
| 1000 | 15,5 | 9,1 | 5,4 | 6,1 | |
| 10 | 2000 | 23,0 | 18,3 | 10,1 | 8,0 |
| 1550 | 19,5 | 13,6 | 7,5 | 6,7 | |
| 1000 | 14,3 | 8,0 | 4,4 | 5,0 | |
| 15 | 2000 | 21,3 | 15,9 | 8,2 | 6,2 |
| 1550 | 17,9 | 11,8 | 6,1 | 5,2 | |
| 1000 | 13,2 | 6,9 | 3,6 | 3,9 | |
| 20 | 2000 | 19,4 | 13,6 | 6,4 | 4,4 |
| 1550 | 16,4 | 10,0 | 4,8 | 3,7 | |
| 1000 | 12,1 | 5,9 | 2,8 | 2,7 | |
Moc chłodnicza – skrót (parametry 7/12 °C)
| Tp1 [°C] | Qp [m³/h] | Pg [kW] | Tp2 [°C] |
|---|---|---|---|
| 25 | 2000 | 4,5 | 18,5 |
| 1550 | 3,8 | 17,6 | |
| 1000 | 2,7 | 17,4 | |
| 23 | 2000 | 3,8 | 17,3 |
| 1550 | 3,2 | 16,9 | |
| 1000 | 2,3 | 16,3 | |
| 20 | 2000 | 2,7 | 16,1 |
| 1550 | 2,1 | 16,0 | |
| 1000 | 1,6 | 15,4 | |
| 18 | 2000 | 1,9 | 15,5 |
| 1550 | 1,6 | 15,0 | |
| 1000 | 1,3 | 14,2 |
Najczęściej zadawane pytania (FAQ)
Tak. 3‑rzędowy wymiennik jest zoptymalizowany do pracy na niższych temperaturach wody. Przy PC najlepiej utrzymywać możliwie niskie parametry zasilania i odpowiednie przepływy.
Do ok. 2000 m³/h — wartość zależy od wybranego biegu wentylatora i oporów miejscowych w strefie nawiewu.
Tak, w funkcji chłodzenia zalecana jest taca ociekowa do odprowadzenia kondensatu oraz kontrola punktu rosy, aby uniknąć skraplania na obudowie.
Zalecane jest podłączenie zasilania do górnego króćca i powrotu do dolnego, co zwiększa efektywność wymiany ciepła.
Wystarczy prosty przełącznik 3‑biegowy i termostat, ale dostępne są też sterowniki tygodniowe oraz elementy automatyki w kategorii Automatyka w Instalator24.
Nie ma takiego wymagania urządzeniowego. Decyzję podejmuje projektant na podstawie hydrauliki i stabilności źródła (np. pompy ciepła).
Hale i magazyny, warsztaty, strefy przybramowe, sklepy wielkopowierzchniowe, zaplecza produkcyjne i serwisowe — samodzielnie lub jako część większego systemu.
Tak, w Instalator24 znajdziesz konsole ścienne/sufitowe, sterowniki, zawory i tacę ociekową dopasowaną do serii Volcano VR MINI.
Bezpośrednio w Instalator24.pl — przygotujemy ofertę, dobierzemy osprzęt i pomożemy w konfiguracji automatyki pod Twój obiekt.
Planujesz ogrzewanie nadmuchowe z pompą ciepła? Volcano VR MINI AC 27 kW (VTS 1‑4‑0101‑0625) to kompaktowy wybór do hal, warsztatów i sklepów. Skontaktuj się z nami — dobierzemy komplet akcesoriów i automatykę.
