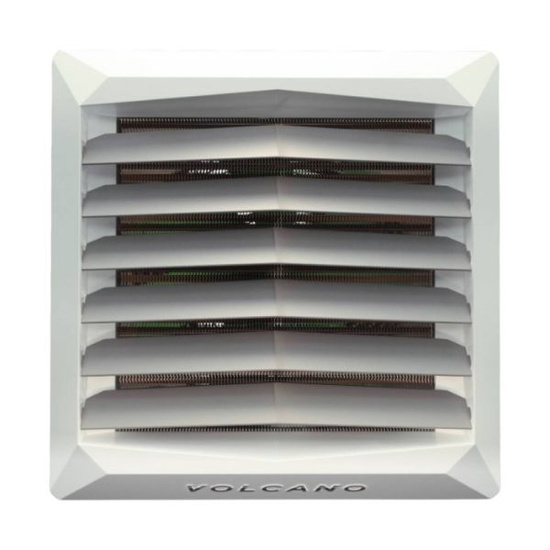

Nagrzewnica wodna Volcano VR MINI AC 20 kW VTS 1-4-0101-0445
- Kompaktowa nagrzewnica wodna Volcano VR MINI AC 20 kW (VTS 1‑4‑0101‑0445) z dwurzędowym wymiennikiem i 3‑biegowym silnikiem AC. Do 2100 m³/h. Idealna do małych sklepów, warsztatów, lokali usługowych i garaży.
Nagrzewnica wodna Volcano VR MINI AC 20 kW (VTS 1‑4‑0101‑0445) — dwurzędowy wymiennik, 2100 m³/h, 3‑biegowy silnik AC
Volcano VR MINI AC to najmniejsza w rodzinie nagrzewnica wodna VTS, zaprojektowana do szybkiego, ekonomicznego ogrzewania małych i średnich przestrzeni. Dwurzędowy wymiennik zapewnia stabilną wymianę ciepła nawet przy umiarkowanych parametrach wody, a 3‑biegowy silnik AC umożliwia proste dopasowanie wydatku powietrza do warunków: intensywne dogrzanie (bieg III), praca dzienna (bieg II) lub ciche podtrzymanie (bieg I). Maksymalna wydajność 2100 m³/h i zakres mocy ok. 3–20 kW (w zależności od par Tz/Tp oraz wybranego biegu) sprawiają, że urządzenie dobrze sprawdza się w sklepach, małych restauracjach, warsztatach, zapleczach i garażach. Kompaktowa obudowa z neutralnym wzornictwem łatwo wtapia się w tło, a w komplecie znajduje się konsola montażowa do instalacji na ścianie, suficie lub słupie. Z dedykowanymi sterownikami z kategorii AUTOMATYKA (WING/Volcano AC) wdrożysz harmonogramy, przełączanie biegów, logikę anty‑zimnego nawiewu i wybieg wentylatora po zamknięciu zaworu. W trybie chłodzenia (z chłodną wodą) stosuj opcjonalną tacę ociekową do odprowadzenia skroplin. To praktyczne, ciche i przewidywalne rozwiązanie dla obiektów, w których liczy się niski koszt eksploatacji i szybka reakcja układu.
Jak dobrać Volcano VR MINI AC 20 kW do małych przestrzeni — wskazówki instalatora
Dwurzędowy wymiennik — wysoki uzysk ciepła w kompaktowej obudowie
Wersja VR MINI z wymiennikiem 2‑rzędowym daje przewidywalną moc w typowych punktach 90/70, 80/60, 70/50 i 50/30 °C. Realny uzysk zależy od temperatur wody (Tz/Tp), temperatury powietrza na wlocie (Tp1) i przyjętej wydajności (Qp). W modernizacjach z niższą temperaturą zasilania rekomendujemy dłuższą pracę ciągłą i wyższy bieg podczas dogrzewania — a następnie zejście z obrotów do cichego podtrzymania komfortu.
Silnik AC — 3 biegi i prosta automatyka
3‑biegowy silnik ułatwia dostosowanie wydatku powietrza do zapotrzebowania i akustyki. Z dedykowanym regulatorem WING/Volcano AC ustawisz harmonogramy (dzień/noc, weekend), blokadę zimnego nawiewu oraz krótki wybieg wentylatora po zamknięciu zaworu, by odebrać ciepło z wymiennika i ograniczyć taktowanie źródła ciepła. To proste i skuteczne sterowanie dla małych obiektów.

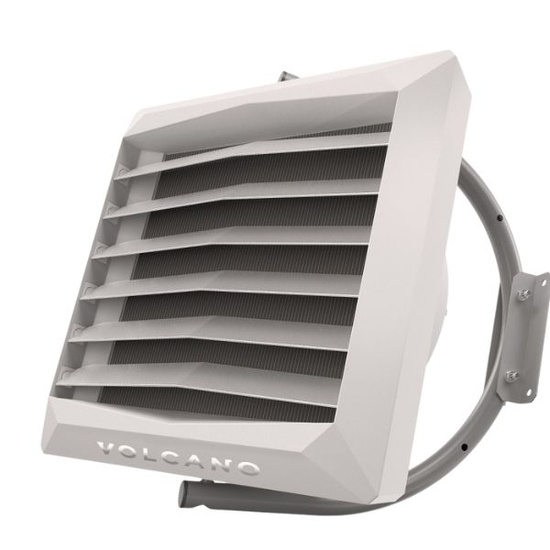

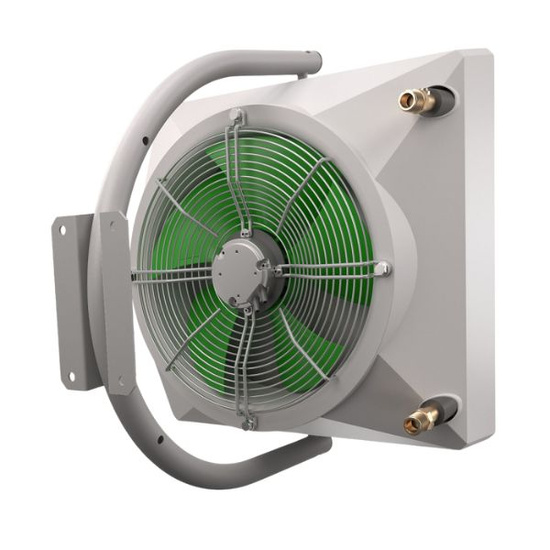

Montaż i prowadzenie strugi — konsola w zestawie, regulowane kierownice
Urządzenie ma w komplecie konsolę montażową. Kierownice powietrza ustaw tak, aby struga omijała stanowiska pracy i przeszkody. W strefach z częstym otwieraniem drzwi/bramy zaplanuj chwilowe podniesienie biegu po otwarciu, a następnie zejście na bieg ekonomiczny. W pracy grupowej (kilka sztuk) łatwiej uzyskać równomierną temperaturę i niższy hałas niż przy jednej jednostce na maksimum.
Eksploatacja — czystość lamel, odpowietrzenie i przepływy
Dla dobrej sprawności zadbaj o okresowe oczyszczenie lamel i kierownic, właściwą filtrację oraz odpowietrzenie gałązek. W automatyce warto stosować blokadę zimnego nawiewu i „wybieg” wentylatora. To drobne czynności, które realnie obniżają koszty i poprawiają komfort.
Specyfikacja techniczna – Volcano VR MINI AC
| Parametr | Jednostka | Wartość |
|---|---|---|
| Producent / model | – | VTS – VOLCANO VR MINI AC (nr kat. 1‑4‑0101‑0445) |
| Rodzaj | – | Nagrzewnica wodna z 2‑rzędowym wymiennikiem, silnik AC (3 biegi) |
| Maks. przepływ powietrza | m³/h | 2100 |
| Zakres mocy grzewczej (deklarowany) | kW | 3 – 20 |
| Maks. temperatura czynnika grzewczego | °C | 130 |
| Maks. ciśnienie robocze | MPa | 1,6 |
| Zasięg strumienia powietrza (poziomy / pionowy) | m | 14 / 8 |
| Pojemność wodna wymiennika | dm³ | 1,12 |
| Przyłącza hydrauliczne | cal | Gwint 3/4" |
| Masa urządzenia (AC / EC) | kg | 13 / 14 |
| Zasilanie | V/Hz | 1~ 230 / 50 |
| Silnik AC – moc / prąd / obroty | kW / A / rpm | 0,115 / 0,53 / 1450 |
| Stopień ochrony (silnik) | IP | IP54 |
| Wymiary obudowy (A × B × C) | mm | 530 × 530 × 310 |
| Rozstaw montażowy D | mm | 381 |
Akustyka i elektryka – tryby pracy (AC)
| Prędkość | Wydatek powietrza Qp | Poziom dźwięku | Pobór mocy (AC) ** | Zasięg poziomy | Zasięg pionowy |
|---|---|---|---|---|---|
| III (max) | 2100 m³/h | 52 dB(A) | 115 W | 14 m | 8 m |
| II | 1650 m³/h | 42 dB(A) | 68 W | 8 m | 5 m |
| I | 1100 m³/h | 29 dB(A) | 48 W | 5 m | 3 m |
** Pobór mocy dla wersji AC przy prędkościach odpowiadających wartościom wydatku powietrza w tabeli producenta.
Moc grzewcza – skrót (Pg) przy różnych parametrach wody
| Tp1 [°C] | Qp [m³/h] | Moc grzewcza Pg [kW] – Tz/Tp [°C] | |||
|---|---|---|---|---|---|
| 90/70 | 80/60 | 70/50 | 50/30 | ||
| 0 | 2100 | 20,7 | 17,9 | 15,1 | 9,2 |
| 1650 | 18,1 | 15,6 | 13,1 | 8,0 | |
| 1100 | 14,1 | 12,2 | 10,3 | 6,3 | |
| 5 | 2100 | 19,4 | 16,6 | 13,7 | 7,6 |
| 1650 | 16,9 | 14,5 | 12,0 | 6,8 | |
| 1100 | 13,3 | 11,3 | 9,4 | 5,4 | |
| 10 | 2100 | 18,1 | 15,3 | 12,4 | 6,4 |
| 1650 | 15,8 | 13,3 | 10,8 | 5,6 | |
| 1100 | 12,4 | 10,4 | 8,5 | 4,4 | |
| 15 | 2100 | 16,8 | 13,9 | 11,0 | 4,9 |
| 1650 | 14,6 | 12,1 | 9,6 | 4,3 | |
| 1100 | 11,5 | 9,5 | 7,6 | 3,3 | |
| 20 | 2100 | 15,5 | 12,6 | 9,7 | 3,3 |
| 1650 | 13,5 | 11,0 | 8,4 | 2,8 | |
| 1100 | 10,6 | 8,6 | 6,6 | 1,9 | |
Tz – temp. wody na zasilaniu; Tp – temp. wody na powrocie; Tp1 – temp. powietrza na wlocie do urządzenia; Pg – moc grzewcza. Dane dla VR MINI (2‑rzędowy wymiennik), wersja AC.
Najczęściej zadawane pytania (FAQ)
Do małych sklepów, lokali usługowych, warsztatów, zapleczy i garaży — wszędzie tam, gdzie liczą się małe gabaryty, cicha praca i proste 3‑biegowe sterowanie.
Orientacyjnie ~3–20 kW i do 2100 m³/h. Dokładne wartości zależą od par Tz/Tp, temperatury wlotowej oraz biegu wentylatora.
Wersja AC ma 3 stałe biegi i prosty regulator ścienny, natomiast EC oferuje płynną regulację 0–10 V i szersze scenariusze automatyki.
Tak — dwurzędowy wymiennik poprawia uzysk przy niższych parametrach wody. W razie potrzeby stosujemy dłuższą pracę ciągłą i wyższy bieg podczas dogrzewania.
Dedykowane sterowniki WING/Volcano AC: przełączanie biegów, proste harmonogramy, blokada zimnego nawiewu i wybieg wentylatora. Akcesoria znajdziesz w kategorii AUTOMATYKA.
Tak, jako akcesorium. Umożliwia bezpieczne odprowadzanie skroplin z wymiennika przy pracy z chłodną wodą.
W Instalator24.pl — przygotujemy dobór, automatykę i konfigurację montażu dopasowaną do Twojej instalacji.
Szukasz kompaktowej nagrzewnicy z prostą automatyką? Volcano VR MINI AC 20 kW (VTS 1‑4‑0101‑0445) to sprawdzony wybór do małych obiektów. Skontaktuj się z nami — dobierzemy sterowanie i konfigurację montażu.
