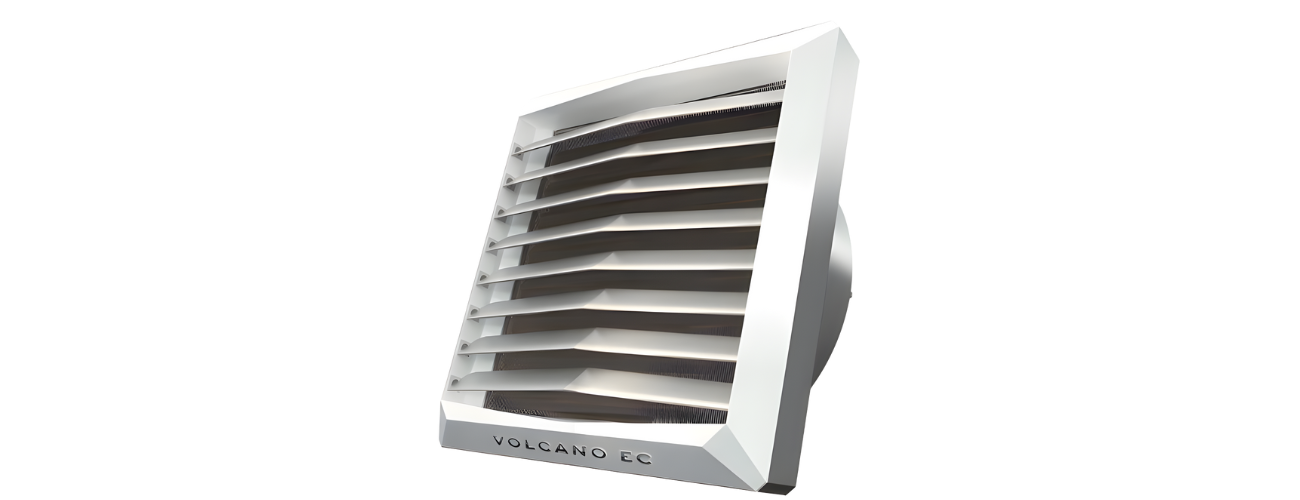

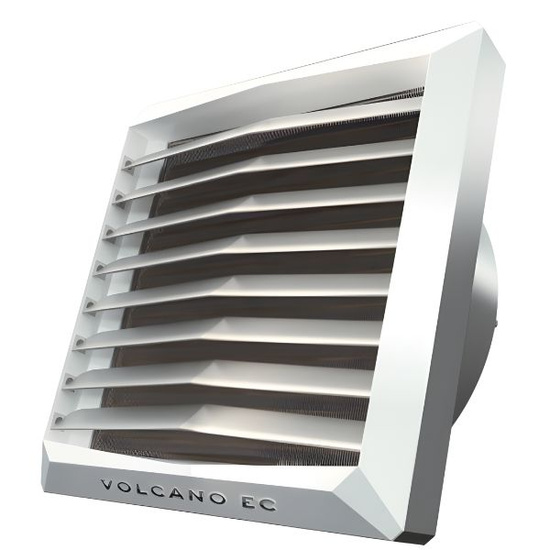

Nagrzewnica wodna Volcano VR3 EC 75 kW VTS 1-4-0101-0444
- Nagrzewnica wodna Volcano VR3 EC 75 kW (VTS 1‑4‑0101‑0444) z trzyrzędowym wymiennikiem i silnikiem EC o płynnej regulacji. Zakres mocy 13–75 kW, przepływ powietrza do 5700 m³/h. Do dużych kubatur: hale, magazyny, obiekty sportowe.
Nagrzewnica wodna Volcano VR3 EC 75 kW (VTS 1‑4‑0101‑0444) — 3‑rzędowy wymiennik, do 5700 m³/h, płynna regulacja EC
Volcano VR3 EC to wydajna nagrzewnica wodna do ogrzewania dużych i wysokich pomieszczeń. Trzyrzędowy wymiennik zapewnia szeroki zakres pracy — od ok. 13 do 75 kW (w zależności od parametrów wody i biegu), a wentylator o wydatku do 5700 m³/h gwarantuje skuteczny zasięg strumienia w hali. Zastosowany silnik EC umożliwia płynną regulację obrotów sygnałem 0–10 V: urządzenie pracuje dokładnie tyle, ile trzeba, ograniczając zużycie energii i hałas. Nagrzewnica nadaje się do pracy samodzielnej lub w grupie do 8 sztuk pod jednym sterownikiem, co ułatwia strefowanie i równomierny rozkład temperatury. W komplecie znajdują się konsole montażowe — montaż możliwy poziomo i pionowo, z ręczną regulacją kierownic powietrza. Rozwiązanie sprawdza się w magazynach, hurtowniach, obiektach sportowych, warsztatach i wszędzie tam, gdzie liczy się szybka reakcja na zmienne obciążenia cieplne i niskie koszty eksploatacji. Urządzenie współpracuje z instalacjami średnio‑ i niskotemperaturowymi (kotły kondensacyjne, pompy ciepła, źródła sieciowe), a płynna modulacja EC pozwala łatwo dopasować przepływ powietrza do aktualnego zapotrzebowania.
Trzyrzędowy wymiennik — wysoka wydajność w szerokim zakresie parametrów
Wymiennik 3‑rzędowy zwiększa powierzchnię wymiany ciepła i stabilizuje pracę przy niższych temperaturach zasilania. Dzięki temu Volcano VR3 EC utrzymuje użyteczną moc nawet przy parametrach 60/40 czy 55/45 °C, a przy wyższych (np. 80/60, 90/70 °C) osiąga pełne 75 kW. Przy doborze warto uwzględnić zarówno wymagany przepływ wody, jak i docelową temperaturę nawiewu oraz bieg wentylatora — pozwala to zmniejszyć liczbę urządzeń lub obniżyć prędkość obrotową, co oznacza cichszą pracę i oszczędność energii.

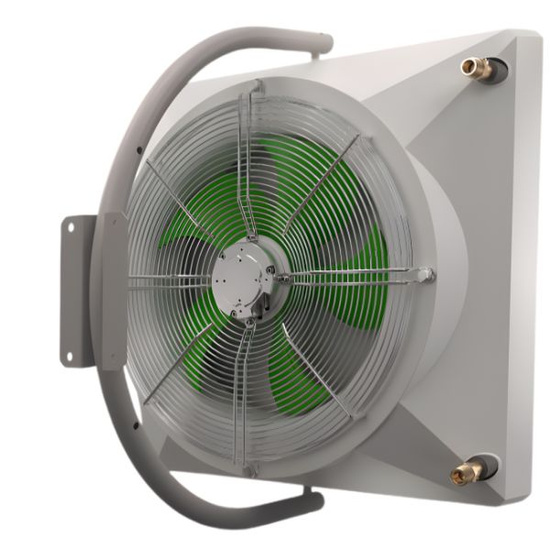

Silnik EC i automatyka — precyzyjna regulacja, niskie zużycie energii
Wentylator z silnikiem elektronicznie komutowanym pracuje z wysoką sprawnością w całym zakresie prędkości. Sterowanie 0–10 V umożliwia płynną regulację wydatku oraz scenariusze oszczędzania (noc, praca przy otwartych bramach, wygrzewanie posadzek). W instalacjach wielostrefowych urządzenia Volcano VR można łączyć w grupy (do 8 szt. na jeden sterownik), zsynchronizować harmonogramy i powiązać pracę z temperaturą nawiewu/obiegu wody. To proste w utrzymaniu, przewidywalne sterowanie, które realnie obniża koszty.

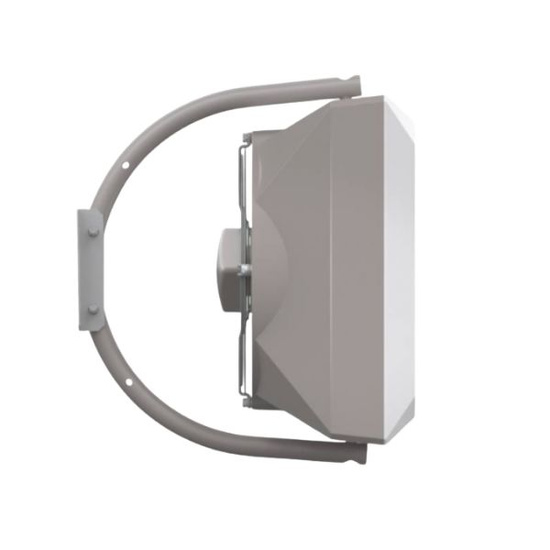

Montaż poziomy lub pionowy — w komplecie konsole i kierownice powietrza
VR3 EC dostarczany jest z konsolami montażowymi; urządzenie można posadowić na ścianie lub pod konstrukcją dachu, w orientacji poziomej bądź pionowej. Ręcznie regulowane kierownice pozwalają układać strumień w głąb hali, omijać przeszkody i ograniczyć przeciągi w strefach pracy ludzi. W halach z wysokimi bramami warto przewidzieć osobną strefę „przybramową” z wyższym wydatkiem powietrza oraz strefę głębi z niższym biegiem — poprawia to jednorodność temperatury i komfort.
Praktyka doboru — kiedy 75 kW, a kiedy modulacja mocy
Dobór rozpoczynamy od obliczeniowego zapotrzebowania ciepła i geometrii obiektu (wysokość, przeszkody, praca bram). Jeżeli celem jest szybkie dogrzanie dużej kubatury, wykorzystujemy górny zakres mocy 13–75 kW i wyższy bieg. Gdy zależy nam na ekonomicznej, stałej pracy, ustawiamy mniejszą prędkość wentylatora i niższe parametry wody, utrzymując ciągły nadmuch. W praktyce często lepszy efekt dają dwa urządzenia pracujące z mniejszą prędkością niż jedno na maksymalnych obrotach — to jednocześnie poprawa akustyki i równomierności temperatur.
Eksploatacja i serwis — jak utrzymać sprawność przez lata
Kluczowe jest utrzymanie czystości lamel oraz właściwych przepływów wody i powietrza. W sezonie grzewczym zalecane jest okresowe oczyszczenie wymiennika z kurzu (z wyczuciem, w kierunku odwrotnym do przepływu), kontrola działania zaworu mieszającego oraz odpowietrzenie gałązek. W układach z pompą ciepła pamiętaj o ochronie przeciwzamrożeniowej (sterowanie, ewentualnie roztwór glikolu w wymaganym stężeniu). Płynna regulacja EC ogranicza liczbę startów i przestojów, co pozytywnie wpływa na trwałość podzespołów.
Automatyka — od prostych regulatorów po grupowe sterowanie 8 urządzeń
Producent przewiduje gotowe sterowniki do pracy pojedynczej i grupowej, tygodniowe harmonogramy, blokady pracy przy zbyt niskiej temperaturze nawiewu oraz integrację z BMS. W Instalator24 znajdziesz akcesoria z kategorii AUTOMATYKA, w tym regulatory 0–10 V dla silników EC, czujniki i elementy zabezpieczające hydraulikę. Dobrze dobrana automatyka to pewna praca i niższe rachunki.
Specyfikacja techniczna
| Tp1 [°C] | Qp [m³/h] | 90/70 | 80/60 | 70/50 | 50/30 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pg [kW] | Tp2 [°C] | Qw [m³/h] | Δp [kPa] | Pg [kW] | Tp2 [°C] | Qw [m³/h] | Δp [kPa] | Pg [kW] | Tp2 [°C] | Qw [m³/h] | Δp [kPa] | Pg [kW] | Tp2 [°C] | Qw [m³/h] | Δp [kPa] | ||
| 0 | 5700 | 75,0 | 39 | 3,31 | 32,6 | 64,5 | 33,8 | 2,85 | 25,1 | 54,3 | 28,4 | 2,39 | 18,4 | 33,6 | 17,6 | 1,46 | 7,8 |
| 4100 | 60,6 | 44,1 | 2,69 | 22 | 52,5 | 38,2 | 2,32 | 17 | 44,3 | 32,2 | 1,95 | 12,5 | 27,5 | 20 | 1,20 | 5,4 | |
| 3000 | 49,5 | 49,2 | 2,19 | 15 | 42,9 | 42,7 | 1,89 | 11,6 | 36,3 | 36,1 | 1,59 | 8,6 | 22,6 | 22,5 | 0,98 | 3,7 | |
| 5 | 5700 | 69,9 | 41,6 | 3,10 | 28,9 | 59,8 | 36,3 | 2,64 | 21,7 | 49,6 | 31,0 | 2,18 | 15,5 | 28,7 | 20 | 1,25 | 5,8 |
| 4100 | 56,8 | 46,3 | 2,52 | 19,5 | 48,7 | 40,4 | 2,15 | 14,8 | 40,5 | 34,4 | 1,78 | 10,6 | 23,5 | 22,1 | 1,02 | 4,0 | |
| 3000 | 46,4 | 51,1 | 2,06 | 13,3 | 39,8 | 44,6 | 1,76 | 10,1 | 33,1 | 37,9 | 1,46 | 7,3 | 19,3 | 24,2 | 0,84 | 2,8 | |
| 10 | 5700 | 65,2 | 44,1 | 2,89 | 25,3 | 55,0 | 38,8 | 2,43 | 18,6 | 44,8 | 33,4 | 1,97 | 12,8 | 23,7 | 22,4 | 1,03 | 4,1 |
| 4100 | 53,0 | 48,6 | 2,35 | 17,1 | 44,9 | 42,6 | 1,98 | 12,7 | 36,6 | 36,6 | 1,61 | 8,8 | 19,4 | 24,1 | 0,84 | 2,8 | |
| 3000 | 43,3 | 53,1 | 1,92 | 11,7 | 36,7 | 46,5 | 1,62 | 8,7 | 30,0 | 39,8 | 1,32 | 6,1 | 15,9 | 25,8 | 0,69 | 2,0 | |
| 15 | 5700 | 60,4 | 46,6 | 2,68 | 21,9 | 50,2 | 41,3 | 2,22 | 15,7 | 40,0 | 35,9 | 1,76 | 10,3 | 18,4 | 24,6 | 0,80 | 2,6 |
| 4100 | 49,2 | 50,8 | 2,18 | 14,9 | 41,0 | 44,8 | 1,81 | 10,7 | 32,7 | 38,8 | 1,44 | 7,1 | 15,1 | 26,0 | 0,66 | 1,8 | |
| 3000 | 40,2 | 55,0 | 1,78 | 10,2 | 33,6 | 48,4 | 1,48 | 7,4 | 26,8 | 41,6 | 1,18 | 4,9 | 12,4 | 27,3 | 0,54 | 1,2 | |
| 20 | 5700 | 55,6 | 49,1 | 2,47 | 18,8 | 45,4 | 43,8 | 2,00 | 13,0 | 35,0 | 38,3 | 1,54 | 8,1 | 12,8 | 26,7 | 0,56 | 1,3 |
| 4100 | 45,3 | 53,0 | 2,01 | 12,8 | 37,1 | 47,0 | 1,64 | 8,9 | 28,7 | 40,9 | 1,26 | 5,6 | 10,4 | 27,5 | 0,45 | 0,9 | |
| 3000 | 37,1 | 56,9 | 1,64 | 8,8 | 30,4 | 50,2 | 1,34 | 6,1 | 23,6 | 43,4 | 1,04 | 3,9 | 8,3 | 28,2 | 0,36 | 0,6 | |
| Parametry wentylatora / silnika EC (VR3) | |||
|---|---|---|---|
| Prędkość (EC) | Wydajność powietrza Qp [m³/h] | Poziom dźwięku dB(A) | Moc silnika [W] |
| III | 5700 | 55 | 370 |
| II | 4100 | 49 | 285 |
| I | 3000 | 43 | 218 |
| Wymiary obudowy (VR1/VR2/VR3/VR4 – wspólna bryła) | |||||
|---|---|---|---|---|---|
| A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] |
| 700 | 700 | 355 | 550 | 350 | 550 |
| Informacje instalacyjne | |
|---|---|
| Zakres mocy grzewczej | 13–75 kW (w zależności od parametrów Tz/Tp i przepływu powietrza) |
| Zasilanie elektryczne | 1~230 V, 50 Hz; sterowanie EC 0–10 V DC |
| Stopień ochrony | IP54 (silnik EC) |
| Wymiennik ciepła | 3‑rzędowy; medium: woda / roztwór glikolu do 50% |
| Przyłącza hydrauliczne | ¾” gwint zewnętrzny (męski), króćce z tyłu obudowy |
| Maks. parametry medium | 130°C / 1,6 MPa |
Zakres roboczy orientacyjny: moc 13–75 kW, przepływ do 5700 m³/h. Wartości szczegółowe zależą od parametrów wody, biegu i nastaw automatyki.
Najczęściej zadawane pytania (FAQ)
Hale magazynowe i produkcyjne, obiekty sportowe, hurtownie, warsztaty i strefy przybramowe — wszędzie tam, gdzie potrzebny jest duży zasięg nadmuchu i szybka reakcja układu.
Tak. Trzyrzędowy wymiennik zwiększa powierzchnię wymiany i pozwala pracować na niższych parametrach zasilania. Silnik EC umożliwia modulację wydatku powietrza.
Do 5700 m³/h przy najwyższej prędkości wentylatora; przy regulacji EC można płynnie zmniejszać wydatek dla cichszej i bardziej ekonomicznej pracy.
Tak — producent dołącza konsole, które umożliwiają montaż poziomy lub pionowy i szybkie ustawienie kierunku nawiewu.
Do 8 nagrzewnic w jednym pomieszczeniu, z możliwością wspólnych harmonogramów i blokad pracy.
Tak — przy odpowiednio dobranych przepływach i parametrach wody silnik EC zapewnia stabilną, energooszczędną pracę ciągłą.
Potrzebne są: OZC/straty ciepła, wysokość i kubatura, parametry wody oraz oczekiwany reżim pracy (ciągły/modulowany). Doradcy Instalator24.pl przygotują dobór i schemat automatyki.
W Instalator24.pl — zapewniamy ofertę, dobór, konfigurację sterowania i akcesoriów, a także wsparcie posprzedażowe.
Planujesz ogrzać dużą halę lub magazyn? Volcano VR3 EC 75 kW (VTS 1‑4‑0101‑0444) z silnikiem EC i wymiennikiem 3‑rzędowym to sprawdzone, ekonomiczne rozwiązanie. Skontaktuj się z nami — dobierzemy automatykę i akcesoria pod Twój obiekt.
