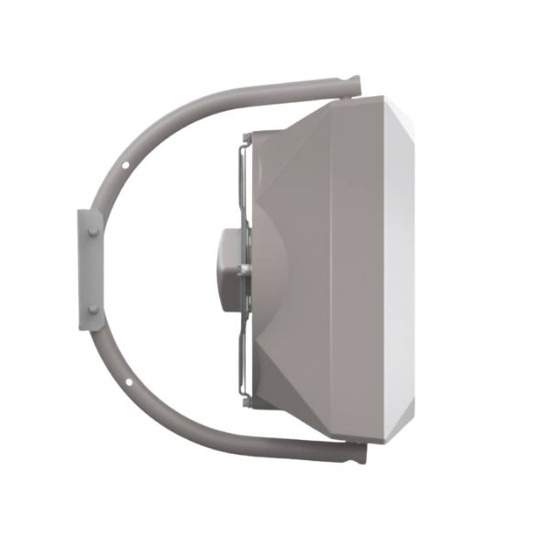

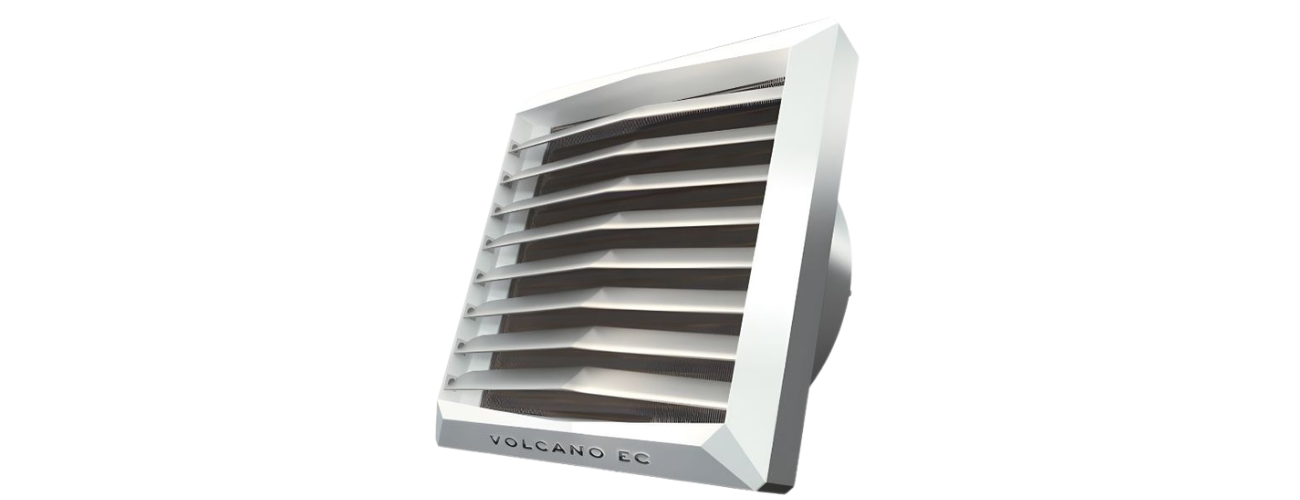

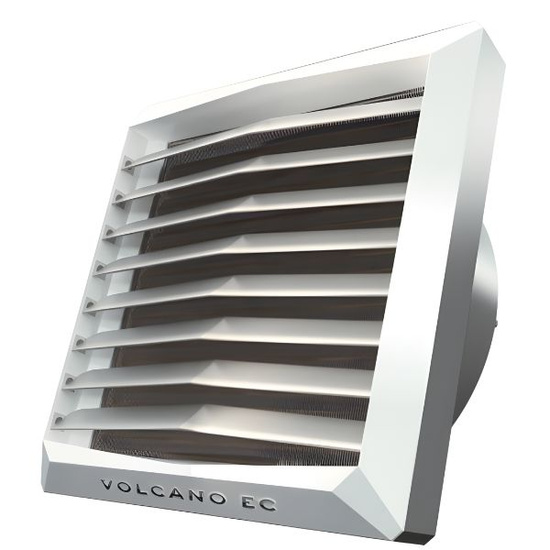

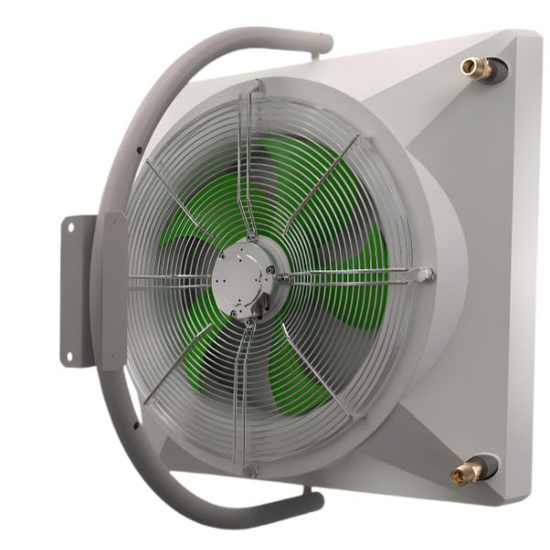

Nagrzewnica wodna Volcano VR2 EC 50 kW VTS 1-4-0101-0443
- Nagrzewnica wodna Volcano VR2 EC 50 kW (VTS 1‑4‑0101‑0443) z dwurzędowym wymiennikiem i energooszczędnym silnikiem EC z płynną regulacją 0–10 V. Zakres mocy ok. 8–50 kW, wydajność do 4850 m³/h. Do hal, magazynów, warsztatów.
Nagrzewnica wodna Volcano VR2 EC 50 kW (VTS 1‑4‑0101‑0443) — dwurzędowy wymiennik, do 4850 m³/h, płynna regulacja EC
Volcano VR2 EC to uniwersalna nagrzewnica wodna do ogrzewania obiektów o zróżnicowanej kubaturze — od warsztatu po halę magazynową. Dwurzędowy wymiennik zapewnia szeroki zakres pracy: realna moc zależy od parametrów wody i wydatku powietrza i mieści się w typowym przedziale ~8–50 kW, a wentylator osiąga do 4850 m³/h. Silnik EC sterowany sygnałem 0–10 V pozwala płynnie dopasować przepływ powietrza do zapotrzebowania — urządzenie pracuje ciszej i zużywa mniej energii niż konstrukcje z silnikiem AC o biegach stałych. Intuicyjna automatyka (HMI, regulatory tygodniowe i grupowe) umożliwia pracę według harmonogramu godzinowego, blokadę nawiewu przy zbyt niskiej temperaturze czynnika i sterowanie kilkoma urządzeniami w jednej strefie. Volcano VR2 EC sprawdzi się w nowych instalacjach oraz modernizacjach, współpracując z kotłami kondensacyjnymi i źródłami niskotemperaturowymi. Producent stawia na jakość w całym łańcuchu — od kontroli komponentów, przez montaż, po testy końcowe — co potwierdza 3‑letnia gwarancja door‑to‑door. Wysyłka na palecie/pół‑palecie zapewnia bezpieczną dostawę bezpośrednio pod wskazany adres.
Jak zaprojektować Volcano VR2 EC 50 kW w hali i magazynie — praktyczne wskazówki doboru
Dwurzędowy wymiennik — sprawne ogrzewanie przy różnych parametrach wody
Wymiennik 2‑rzędowy zapewnia korzystny kompromis między powierzchnią wymiany a oporami przepływu wody oraz powietrza. Dzięki temu VR2 EC dobrze pracuje zarówno na średnich parametrach (np. 70/50 °C), jak i w układach niskotemperaturowych (np. 55/45 °C), gdzie dla uzyskania tej samej mocy stosujemy większy wydatek powietrza lub dłuższą pracę ciągłą. W praktyce, przy modernizacji kotłowni, często lepszy efekt komfortu i akustyki uzyskasz, instalując dwie nagrzewnice pracujące na mniejszych obrotach, niż jedną na maksymalnym biegu. W doborze zwróć uwagę na wymaganą temperaturę nawiewu, rzeczywisty obieg wody (przepływ i ΔT) oraz przeszkody w strefie nawiewu — poprawne „ułożenie” strumienia potrafi dać więcej niż sama zmiana biegu wentylatora.
Silnik EC i regulacja 0–10 V — ciszej, precyzyjniej, oszczędniej
Elektronicznie komutowany silnik EC charakteryzuje się wysoką sprawnością częściową — oszczędza energię zwłaszcza wtedy, gdy nie potrzebujemy pełnej mocy. Sterowanie 0–10 V pozwala płynnie ustawić prędkość, wdrożyć harmonogramy (dzień/noc, weekendy) i reagować na zdarzenia obiektowe (np. otwarcie bram). W instalacjach wielostrefowych nagrzewnice można łączyć w grupy pod jednym sterownikiem HMI, dzięki czemu łatwo utrzymać spójny komfort w całej hali. Dobra praktyka to blokada pracy wentylatora poniżej określonej temperatury nawiewu (by uniknąć „chłodnego wiatru”) oraz wybieg wentylatora po zamknięciu zaworu — odzyskujemy ciepło z wymiennika i ograniczamy cykle załączeń.
Dobór i rozmieszczenie — zasięg nawiewu, strefy i akustyka
Oprócz mocy obliczeniowej kluczowe są geometria obiektu i zasięg strugi. W strefach przybramowych planujemy wyższy wydatek, natomiast w głębi hali ustawiamy pracę ciągłą na niższych obrotach, co poprawia równomierność temperatury i komfort akustyczny. Kierownice powietrza ustawiamy tak, aby strumień omijał regały i nie „uderzał” w stanowiska pracy. Jeżeli kubatura jest duża lub występują przeszkody, rozważ instalację kilku jednostek zamiast jednej — krótsze drogi strugi i mniejsza prędkość przepływu ograniczają przeciągi i hałas. Przy doborze hydrauliki zwróć uwagę na filtrację i odpowietrzenie gałązek — zabrudzone lamele oraz pęcherze powietrza istotnie obniżają wymianę ciepła i zwiększają zużycie energii.
Eksploatacja i serwis — proste czynności, duża trwałość
W sezonie grzewczym zalecamy okresowe oczyszczenie wymiennika (delikatnie, zgodnie z DTR) i kontrolę pracy zaworu/siłownika. W układach z niską temperaturą zasilania pamiętaj o logice antyzamrożeniowej (czujnik, priorytet obiegu, ewentualnie glikol). Volcano VR2 EC dobrze znosi pracę ciągłą — modulacja EC ogranicza liczbę rozruchów, co pozytywnie wpływa na trwałość. W razie rozbudowy systemu skorzystaj z akcesoriów montażowych i sterowników z kategorii AUTOMATYKA dostępnych w Instalator24 — to najprostsza droga do przewidywalnej, energooszczędnej pracy.
Specyfikacja techniczna – Volcano VR2 EC
| Parametr | Jednostka | Wartość |
|---|---|---|
| Producent / model | – | VTS – VOLCANO VR2 EC (nr kat. 1‑4‑0101‑0443) |
| Rodzaj | – | Nagrzewnica wodna z 2‑rzędowym wymiennikiem, silnik EC (płynna regulacja 0–10 V) |
| Maks. przepływ powietrza | m³/h | 4850 |
| Zakres mocy grzewczej (deklarowany) | kW | 8 – 50 |
| Maks. temperatura czynnika grzewczego | °C | 130 |
| Maks. ciśnienie robocze | MPa | 1,6 |
| Zasięg strumienia powietrza (poziomy / pionowy) | m | 22 / 11 |
| Pojemność wodna wymiennika | dm³ | 2,16 |
| Przyłącza hydrauliczne | cal | Gwint 3/4" |
| Masa urządzenia (AC / EC) | kg | 21,5 / 21,5 |
| Zasilanie | V/Hz | 1~ 230 / 50 |
| Silnik EC – moc / prąd / obroty | kW / A / rpm | 0,25 / 1,3 / 1430 |
| Stopień ochrony (silnik) | IP | IP54 |
| Wymiary obudowy (A × B × C) | mm | 700 × 700 × 355 |
| Rozstaw montażowy D | mm | 550 |
Akustyka i elektryka – tryby pracy (EC)
| Prędkość | Wydatek powietrza Qp | Poziom dźwięku (EC) | Pobór mocy (EC) ** |
|---|---|---|---|
| III (max) | 4850 m³/h | 54 dB(A) | 226 W |
| II | 3600 m³/h | 49 dB(A) | 89 W |
| I | 2400 m³/h | 38 dB(A) | 45 W |
** „Pobór mocy (EC)” = zużycie elektryczne silnika EC dla wskazanych wydatków powietrza.
Moc grzewcza – skrót (Pg) przy różnych parametrach wody
| Tp1 [°C] | Qp [m³/h] | Moc grzewcza Pg [kW] – Tz/Tp [°C] | |||
|---|---|---|---|---|---|
| 90/70 | 80/60 | 70/50 | 50/30 | ||
| 0 | 4850 | 50,0 | 43,1 | 36,2 | 22,3 |
| 3600 | 41,9 | 36,5 | 30,5 | 18,8 | |
| 2400 | 24,5 | 20,0 | 15,5 | 5,3 | |
| 5 | 4850 | 46,7 | 39,9 | 33,1 | 19,7 |
| 3600 | 39,3 | 33,6 | 27,9 | 16,1 | |
| 2400 | 30,6 | 26,2 | 21,8 | 12,6 | |
| 10 | 4850 | 43,6 | 36,7 | 29,8 | 15,6 |
| 3600 | 36,6 | 30,9 | 25,0 | 13,2 | |
| 2400 | 28,6 | 24,2 | 19,7 | 10,4 | |
| 15 | 4850 | 40,4 | 33,5 | 26,6 | 12,2 |
| 3600 | 34,0 | 28,2 | 22,4 | 10,3 | |
| 2400 | 26,5 | 22,1 | 17,6 | 8,5 | |
| 20 | 4850 | 37,2 | 30,3 | 23,3 | 8,4 |
| 3600 | 31,3 | 25,5 | 19,7 | 7,8 | |
| 2400 | 24,5 | 20,0 | 15,5 | 5,3 | |
Tz – temp. wody na zasilaniu; Tp – temp. wody na powrocie; Tp1 – temp. powietrza na wlocie; Pg – moc grzewcza. Wartości wg tabel producenta dla VR2 EC (uśrednione do 1 miejsca po przecinku).
Moc chłodnicza – skrót (parametry 7/12 °C)
| Tp1 [°C] | Qp [m³/h] | Pg [kW] | Tp2 [°C] |
|---|---|---|---|
| 25 | 4850 | 9,0 | 20,7 |
| 3600 | 8,0 | 20,3 | |
| 2400 | 6,9 | 19,7 | |
| 23 | 4850 | 8,6 | 20,2 |
| 3600 | 7,6 | 19,9 | |
| 2400 | 6,6 | 19,4 | |
| 22 | 4850 | 8,4 | 20,0 |
| 3600 | 7,4 | 19,6 | |
| 2400 | 6,4 | 19,1 | |
| 20 | 4850 | 8,0 | 19,4 |
| 3600 | 6,9 | 18,9 | |
| 2400 | 5,9 | 18,4 |
Najczęściej zadawane pytania (FAQ)
Hale i magazyny o średniej i dużej kubaturze, warsztaty, obiekty usługowe, strefy przybramowe — wszędzie tam, gdzie liczy się szybka reakcja i modulacja wydatku powietrza.
VR2 ma dwurzędowy wymiennik i niższy maksymalny zakres mocy (ok. 8–50 kW), VR3 — trzyrzędowy wymiennik i wyższe moce (np. do ~75 kW), co sprzyja zastosowaniom o większym obciążeniu cieplnym.
Tak. Sterowanie sygnałem 0–10 V umożliwia płynną regulację prędkości, harmonogramy i pracę grupową kilku urządzeń w jednej strefie.
Do 4850 m³/h przy wysokiej prędkości. W praktyce często opłaca się pracować na niższych obrotach przez dłuższy czas — dla lepszej akustyki i wyższej efektywności sezonowej.
Tak. Dwurzędowy wymiennik pracuje skutecznie przy średnich/niskich parametrach wody; dla tej samej mocy stosujemy większy wydatek powietrza lub dłuższą pracę ciągłą.
Producent zapewnia 3‑letnią gwarancję door‑to‑door. W razie potrzeby wspieramy dobór i serwis poprzez dział techniczny Instalator24.
Tak — konsole montażowe, regulatory HMI i elementy automatyki znajdziesz w kategorii AUTOMATYKA w Instalator24.pl.
Bezpośrednio w Instalator24.pl — przygotujemy ofertę, dobierzemy osprzęt i zaproponujemy schemat sterowania dla Twojej instalacji.
Potrzebujesz modulowanego ogrzewania nadmuchowego? Volcano VR2 EC 50 kW (VTS 1‑4‑0101‑0443) z wymiennikiem 2‑rzędowym i sterowaniem 0–10 V to pewny wybór. Skontaktuj się z nami — dobierzemy automatykę i akcesoria.
