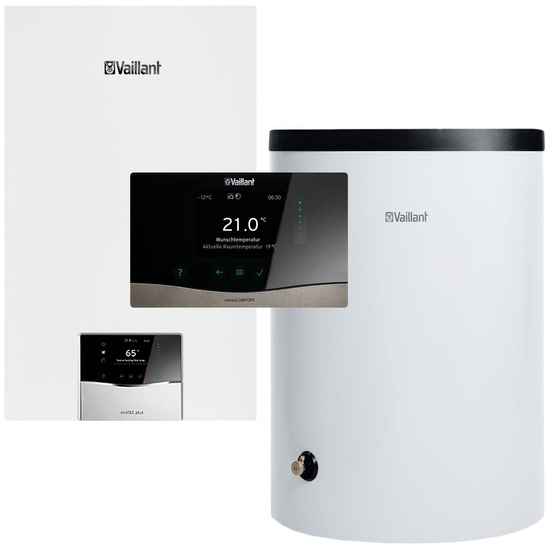

Pakiet Vaillant ecoTEC Plus VC 15CS/1-5 + zasobnik VIH R 120/6B + regulator VRC 720 sensoCOMFORT + zestaw przyłączeniowy + SPS przez ścianę lub dach 0010043628
- Pakiet firmy Vaillant kocioł jednofunkcyjny ecoTEC VC 15CS/1-5 z zasobnikiem c.w.u. VIH R 120/6 B, regulatorem VRC 720 sensoCOMFORT oraz wyprowadzeniem poziomym przez dach lub ścianę 60/100.
Pakiet kotła gazowego Vaillant o mocy 15 kW wraz z osprzętem
Zestaw zawiera:
- Kocioł VC 15CS/1-5 (0010024646)
- Zasobnik VIH R 120/6 B (0010015943)
- Sterownik sensoCOMFORT 720 (0020260916)
- Zestaw podłączeniowy do zasobnika (0020152960)
- Poziome wyprowadzenie przez dach/ścianę 60/100 (0020219516)
Kotły gazowe marki Vaillant
Charakteryzują się niskim zużyciem paliwa, niskim kosztem inwestycyjnym oraz cichą i bezpieczną pracą. Oferta obejmuje szeroką gamę modeli, z których każdy może pracować w dużym zakresie mocy, od kilku do kilkudziesięciu kilowatów. Są wśród nich modele wiszące jedno- i dwufunkcyjne, z których część ma już wbudowany zasobnik ciepłej wody. Programowanie pracy kotłów przez domowników jest możliwe nie tylko przy użyciu intuicyjnych w obsłudze programatorów, lecz także za pomocą internetowych. Urządzenia marki Vaillant objęte są stałą obsługą gwarancyjną i pogwarancyjną największej na polskim rynku sieci serwisowej.Jakiego paliwa wymaga technika kondensacyjna?
Gazowe kotły kondensacyjne ecoTEC mogą być opalane gazem ziemnym lub płynnym. Gaz ziemny to paliwo kopalne o niskim wskaźniku emisji: jest czysty w spalaniu i niedrogi w eksploatacji. Jeżeli dom nie ma podłączenia do sieci gazowej, można korzystać także z gazu płynnego.
IoniDetect - Pionierska technologia adaptacji do zmiennej jakości gazu
ecoTEC plus to niezawodny kocioł z długą przyszłością. Nowa inteligentna funkcja IoniDetect, poszerzona o automatyczną korektę odchylenia, pozwala na automatyczne wykrycie w kotle zmian jakości gazu. Elektroda kontrolna stale adaptuje pracę kotła i skład mieszaniny powietrze/gaz, zapewniając niezakłócone spalanie i optymalne wykorzystane energii.Rozpoznawalna konstrukcja i koncepcja obsługi
Rozumienie działania naszych produktów jest teraz intuicyjne jak nigdy: uporządkowaliśmy interfejs i uprościliśmy koncepcję obsługi nowych gazowych kotłów kondensacyjnych i ich sterowników. Na wyświetlaczu o wysokiej rozdzielczości pojawia się czytelny i jasny tekst oraz menu do intuicyjnej i bezbłędnej nawigacji.Przewodnik uruchomienia oszczędza Twój czas
Nowy asystent uruchomienia przyspiesza wstępne nastawy. Inteligentny asystent instalacji prowadzi instalatora krok po kroku przez różne możliwe nastawy i wszystkie istotne funkcje, oszczędzając jego czas i nakład pracy. Mówiąc ogólnie, obsługę urządzenia znacznie ułatwiono dzięki nowym elementom dotykowym, takim jak suwak do szybkiej i intuicyjnej nawigacji.Dokładne dane do trafnej diagnostyki
Nasza magistrala szeregowa to pionierski standard komunikacji w branży grzewczej. Na wydzielonym poziomie instalatora dostępne są szczegółowe informacje o pracy instalacji ogrzewania, takie jak godziny działania, bez potrzeby otwierania kotła. Ogólnie komunikacja przez magistralę szeregową przyspiesza reakcję i zwiększa dokładność sterowania, a zatem oszczędza Twój czas.Nowe możliwości sprzedaży urządzeń opartych na odnawialnych źródłach energii
Kocioł ecoTEC plus sprawi, że zawsze będziesz mieć coś do zaoferowania swoim klientom. Nasze systemy grzewcze można łączyć z wieloma innymi urządzeniami, dzięki czemu właściciele domów zachowują elastyczność i są otwarci na nowości. Zaimponuj im zaawansowanymi systemami marki Vaillant – urządzeniami korzystającymi z odnawialnych źródeł energii, systemami solarnymi, panelami fotowoltaicznymi, rekuperacją lub pompą ciepła.ecoTEC plus w skrócie

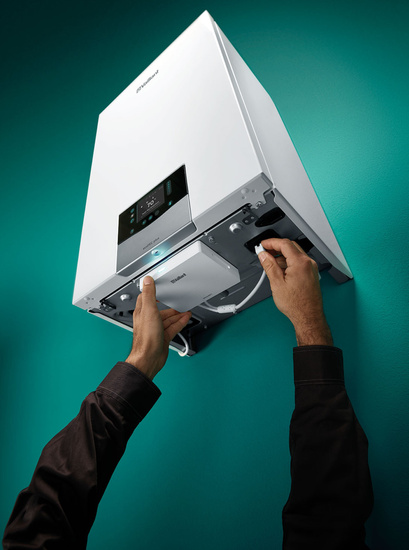

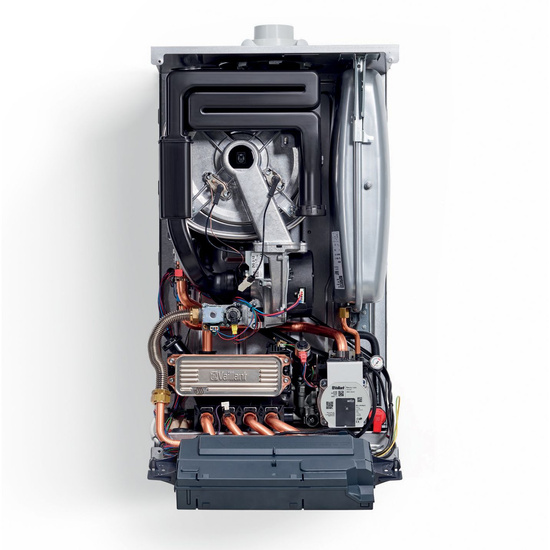

ecoTEC plus to najnowszy i najlepszy w swojej klasie wiszący kocioł kondensacyjny o płaskiej konstrukcji i nowoczesnym designie. Znajduje zastosowanie w nowym budownictwie, jak i na rynku wymian. Jest dostępny w wersji jednofunkcyjnej (VC), dwufunkcyjnej (VCW) lub z wbudowanym zasobnikiem ciepłej wody użytkowej (VCI).
- IoniDetect – optymalne spalanie i niższe koszty
- Wyjątkowa wydajność i sprawność

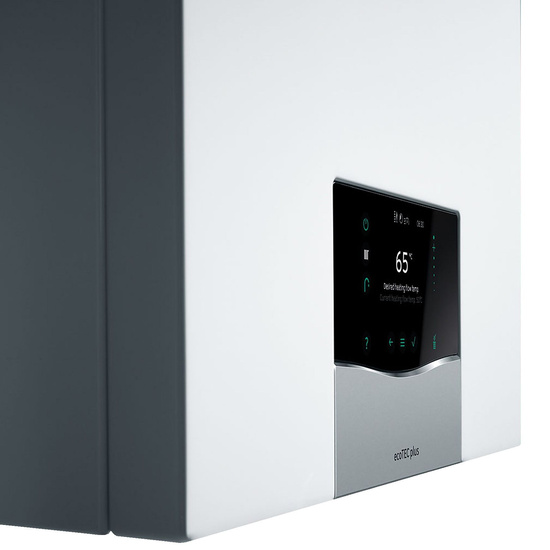

- Intuicyjny wyświetlacz dotykowy
- Kompaktowa budowa kotła
- Elegancki i nowoczesny wygląd
| VC 15CS/1-5 | VC 20CS/1-5 | VC 25CS/1-5 | VC 30CS/1-5 | VCW 26CS/1-5 | VCW 32CS/1-5 | |
|---|---|---|---|---|---|---|
| Rodzaj | Jednofunkcyjny | Jednofunkcyjny | Jednofunkcyjny | Jednofunkcyjny | Dwufunkcyjny | Dwufunkcyjny |
| Moc nominalna c.o. przy 50/30°C [kW] | 2,8 - 16,4 | 2,8 - 21,0 | 2,8 - 26,4 | 3,9 - 33,3 | 2,8 - 21,0 | 3,9 - 27,0 |
| Moc maksymalna c.w.u. [kW] | 20,0 | 24,0 | 27,5 | 34,8 | 26 | 31,8 |
| Klasa energetyczna c.o. (A+++ do D) | A | A | A | A | A | A |
| Klasa energetyczna c.o. w połączeniu z regulatorem klasy VI np. sensoCOMFORT (A+++ do D) | A | A+ | A+ | A+ | A+ | A+ |
| Klasa energetyczna c.w.u. (A+ do F) | - | - | - | - | A | A |
| Profil obciążenia dla c.w.u. | - | - | - | - | XL | XL |
| Wydatek c.w.u. przy ΔT= 30°C [l/min] | - | - | - | - | 12,4 | 15,1 |
| Zakres nastaw temp. zasilania [°C] | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 |
| Dopuszczalne ciśnienie w układzie grzewczym [bar] | 3 | 3 | 3 | 3 | 3 | 3 |
| Przepływ (80/60 °C) [l/h] | 638 | 849 | 1063 | 1287 | 849 | 1074 |
| Ciśnienie dyspozycyjne [bar] | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Kategoria gazu | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P |
| Przyłącze gazu [mm] | 15 | 15 | 15 | 15 | 15 | 15 |
| Przyłącza zasilania i powrotu [cal] | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 |
| Przyłącza zimnej i ciepłej wody [cal] | - | - | - | - | G 3/4 | G 3/4 |
| Klasa energetyczna c.o. (A+++ do D) | A | A | A | A | A | A |
| Klasa energetyczna c.o. w połączeniu z regulatorem klasy VI np. sensoCOMFORT (A+++ do D) | A | A+ | A+ | A+ | A+ | A+ |
| Klasa energetyczna c.w.u. (A+ do F) | - | - | - | - | A | A |
| Profil obciążenia dla c.w.u. | - | - | - | - | XL | XL |
| Wydatek c.w.u. przy ΔT= 30°C [l/min] | - | - | - | - | 12,4 | 15,1 |
| Zakres nastaw temp. zasilania [°C] | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 |
| Dopuszczalne ciśnienie w układzie grzewczym [bar] | 3 | 3 | 3 | 3 | 3 | 3 |
| Przepływ (80/60 °C) [l/h] | 638 | 849 | 1063 | 1287 | 849 | 1074 |
| Ciśnienie dyspozycyjne [bar] | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Kategoria gazu | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P |
| Przyłącze gazu [mm] | 15 | 15 | 15 | 15 | 15 | 15 |
| Przyłącza zasilania i powrotu [cal] | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 |
| Przyłącza zimnej i ciepłej wody [cal] | - | - | - | - | G 3/4 | G 3/4 |
| Przyłącza zasobnika c.w.u. [cal] | G 1/2 | G 1/2 | G 1/2 | G 1/2 | - | - |
| Przyłącze systemu powietrzno- spalinowego [mm] | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 |
| Maksymalne zużycie gazu G20 / G27 / G2.350 [m³/h] | 2,2/2,6/3 | 2,6/3,2/3,1 | 3/3,7/3,1 | 3,8/4,6/3,1 | 2,8/3,4/3,1 | 3,4/4,2/3,1 |
| Minimalna temperatura spalin [°C] | 35 | 35 | 35 | 35 | 35 | 35 |
| Maksymalna temperatura spalin [°C] | 85 | 85 | 85 | 85 | 85 | 85 |
| Klasa NOx | 6 | 6 | 6 | 6 | 6 | 6 |
| Zasilanie [V/Hz] | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Pobór mocy w stanie czuwania [W] | <2 | <2 | <2 | <2 | <2 | <2 |
| Maksymalny pobór mocy elektrycznej [W] | 75 | 75 | 90 | 110 | 75 | 95 |
| Stopień ochrony elektrycznej | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| Wymiary (wys. / szer. / gł.) [mm] | 720 / 440 / 348 | 720 / 440 / 348 | 720 / 440 / 348 | 720 / 440 / 348 | 720 / 440 / 348 | 720 / 440 / 348 |
| Waga [kg] | 38,2 | 38,5 | 38,5 | 43,2 | 40,7 | 45,5 |
Zasobnik VIH R 120/6 B
- Przeznaczone są do przygotowywania ciepłej wody użytkowej, podgrzanej do maksymalnie 85°C na potrzeby gospodarstw domowych i obiektów użytkowych. Służą do bezpośredniej współpracy z urządzeniami grzewczymi (gazowymi i olejowymi kotłami centralnego ogrzewania).
- Zasobniki uniSTOR VIH R/6 są wykonane z wysokogatunkowej stali emaliowanej i zabezpieczone dodatkowo przed korozją anodą magnezową.
Do instalacji zawierającej zasobnik VIH R/6 można również zastosować opcjonalną pompę cyrkulacyjną w celu podwyższenia komfortu ciepłej wody użytkowej. Takie rozwiązanie zalecane jest zwłaszcza w bardziej oddalonych miejscach poboru.
Specjalna powłoka izolacyjna sprawia, że straty postojowe są bardzo niskie – wynoszą w zależności od klasy zasobnika i pojemności od 0,96 do 1,34 kWh/dobę dla VIH R/6 B
Budowa
W ich wnętrzu znajduje się wężownica rurowa, która przenosi ciepło uzyskane w wyniku pracy urządzenia grzewczego (kocioł c.o.), oddając je wodzie znajdującej się w zasobniku. Jego zewnętrzną powłokę stanowi wydajna izolacja, która efektywnie chroni zasobnik przed stratami ciepła. Ta specjalna powłoka izolacyjna sprawia, że straty postojowe są bardzo niskie – wynoszą w zależności od klasy zasobnika i pojemności od 0,96 do 1,34 kWh/dobę dla VIH R/6 B oraz od 0,74 do 0,84 kWh/dobę dla VIH R/6 M. Tak wysoki stopień izolacyjności zasobników VIH R/6 M jest możliwy dzięki zastosowaniu unikalnego rozwiązania płaszcza próżniowego opatentowanego przez firmę Vaillant. Płaszcz próżniowy o grubości 15 mm charakteryzuje się współczynnikiem przenikalności cieplnej odpowiadającym 15 cm standardowej izolacji z piany poliuretanowej, co znacznie redukuje koszty eksploatacji. Do instalacji zawierającej zasobnik VIH R/6 można również zastosować opcjonalną pompę cyrkulacyjną w celu podwyższenia komfortu ciepłej wody użytkowej. Takie rozwiązanie zalecane jest zwłaszcza w bardziej oddalonych miejscach poboru.Wygodny montaż
Kompaktowa budowa i niewielkie gabaryty ułatwiają montaż zasobnika zarówno pod kotłem, jak i obok niego. Dzięki temu uzyskujemy estetyczny wygląd instalacji, a wymagana przestrzeń zabudowy jest zredukowana. Połączenia kotłów z zasobnikami umożliwiają funkcjonalne zestawy podłączeniowe skracające czas instalacji i poprawiające wydatnie estetykę wykonania. Kolorystyka uniSTOR VIH R/6 jest spójna z linią kotłów grzewczych, co wpływa na estetyczny wygląd całej kotłowni.Wysoki komfort i wygodna konserwacja
Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Uproszczenie czynności konserwacyjnych (na przykład wymiana anody magnezowej) zapewnia zastosowanie króćca spustowego z wbudowanym zaworem.Wysoka wytrzymałość
Ciśnienie robocze zasobnika wynosi 10 barów, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją gwarantuje natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie anody magnezowej.Zalety VIH R 120; 150; 200 w skrócie:
- Wężownica rurowa, która przenosi ciepło uzyskane w wyniku pracy urządzenia grzewczego (kocioł c.o.), oddając je wodzie znajdującej się w zasobniku.
- Zasobniki są wykonane z wysokogatunkowej stali emaliowanej
- Anoda magnezowa - chroniąca przed korozją
- Doskonała izolacja cieplna
- Niewielkie straty postojowe dzięki doskonałej izolacji cieplnej zasobnika wykonanej z pianki poliuretanowej
| VIH R 120/6 B / 120/6 M | VIH R 150/6 B / 150/6 M | VIH R 200/6 B / 200/6 M | |
|---|---|---|---|
| Pojemność znamionowa [l] | 117 | 144 | 184 |
| Klasa energetyczna na cele cwu (od A+ do F) | B / A | B / A | B / A |
| Zużycie energii w stanie gotowości [kWh/24h] | 0,96 / 0,74 | 1,13 / 0,77 | 1,34 / 0,83 |
| Wydatek trwały cwu dla danej mocy (temp. poboru 45°C) [l/h] | 527 (przy 21,4 kW) | 674 (przy 27,4 kW) | 829 (przy 33,7 kW) |
| Początkowa wydajność cwu (temp. zasobnika 50°C) [l/10 min] | 137 | 166 | 222 |
| Czas nagrzewania od 10°C do 50°C [min] | 15,8 | 18,8 | 20,8 |
| Ciężar pustego urządzenia [kg] | 68 | 79 | 97 |
| Wysokość urządzenia [mm] | 853 / 955 | 988 / 1090 | 1206 / 1308 |
| Średnica urządzenia [mm] | 590 | 590 | 590 |

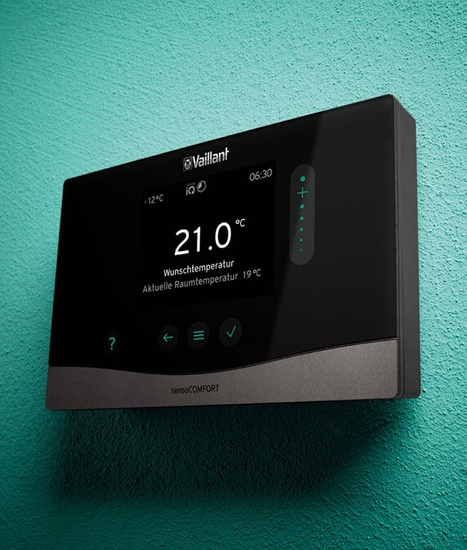

Sterownik VRC 720 sensoCOMFORT
sensoCOMFORT 720 Regulator modułowy, zarządzający jednocześnie systemami ogrzewania i wentylacji. Dla jednego obiegu grzewczego bez zmieszania; do współpracy z kotłami Vaillant wyposażonymi w złącze eBUS, pompami ciepła flexoTHERM oraz aroTHERM i rekuperatorami recoVAIR/4. Możliwość sterowania kaskadami do 7 urządzeń ze złączem eBUS. Tryby pracy : ogrzewanie, chłodzenie ( w połączeniu z flexoTHERM lub aroTHERM) i wentylacja ( w połączeniu z recoVAIR/4). W systemach biwalentnych pracuje jako regulator hybrydowy. Wbudowane czujniki temperatury wewnętrznej i wilgotności względnej powietrza. Sterowanie pracą rekuperacji w oparciu o czujniki jakości powietrza ( czujniki CO2). Współpracuje z zasobnikami warstwowymi actoSTOR i solarną grupą pompową VMS 30. Adaptacyjna krzywa grzewcza, programator tygodniowy; programy czasowe dla c.o.,c.w.u., cyrkulacji, chłodzenia i wentylacji. Dedykowana aplikacja na urządzenia mobilne ( smartfon, tablet wyposażony w system iOS lub Android)*. Rozbudowa wymaga zastosowania modułu VR 71 (moduł mieszaczowo-solarny dla 3 obiegów grzewczych). Możliwe podłączenie oprócz VR 71 dodatkowo do 3 modułów VR 70 w jednej instalacji. ( razem do 9 obiegów grzewczych)| Parametr | sensoCOMFORT VRC 720/720f |
|---|---|
| Klasa ErP | II, VI, VIII |
| Montaż | Na ścianie |
| Złącze eBUS | Tak |
| Sterowanie kotłami gazowymi/olejowymi | Tak |
| Sterowanie pompami ciepła | Tak |
| Sterowanie systemami hybrydowymi | Tak |
| Sterowanie kaskadami | od 2 do 7 urządzeń |
| Sterowanie rekuperacją | Tak |
| Sterowanie kolektorami słonecznymi | Tak |
| Liczba obiegów grzewczych | 9 (z wykorzystaniem VR 71 i 3x VR70) |
| Aplikacja sensoAPP | Tak |
| Współpraca z ambiSENSE | Tak |
| Nastawa adaptacyjnej krzywej grzewczej | Tak |
| Funkcja suszenia wylewki (programowana) | Tak |
| Czujnik wilgotności powietrza | Tak |
| Funkcja PV-ready | Tak |
| Optymalizacja energii (EEBUS) | Tak |
| Asystent instalacji | Tak |
| Asystent programów czasowych dla użytkowników | Tak |
Zestaw podłączeniowy do zasobnika
- Grupe bezpieczenstwa
- Czujnik temperatury
- Syfon do zaworu bezpieczenstwa
Wyprowadzenie poziome przez dach lub ścianę 60/100 Vaillant
Poziome wyprowadzenie przez ścianę lub dach 303922 przeznaczone jest do kotła pracującego niezależnie od powietrza w pomieszczeniu; koncentryczny system powietrzno–spalinowy (? 60/100 mm, PP) ma zastosowanie w przypadku dachów skośnych z katem nachylenia w zakresie 30°–60°.
Zestaw zawiera- Kolano koncentryczne przycięte 87° DN 60/100,
- opaska skręcana DN100,
- wyjście poziome koncentryczne 855mm DN 60/100,
- dwie rozety DN100
Do pobrania
Marka
Symbol
VAI-0010043628
EAN
5907667598008
Kod producenta
0010043628
Klasa energetyczna
A
Komora spalania
zamknięta
Maksymalna temperatura spalin [°C]
85
Minimalna temperatura spalin [°C]
35
Moc grzewcza
15 kW
Moc maksymalna c.w.u. [kW]
20,0
Moc nominalna c.o. przy 50/30°C [kW]
2,8 - 16,4
Rodzaj
jednofunkcyjny
Waga
38,2 kg
Waga zbiornika
68 kg
Wymiary
720 mm
440 mm
348 mm
Wysokość
955 mm
Zasilanie [V/Hz]
230/50
Średnica
590 mm
Gwarancja producenta Vaillant na 2 lub 5 lat
Firma Vaillant oferuje 24-miesięczną gwarancję na swoje urządzenia dostępne w bieżącej ofercie, zakupione w Polsce. Aby gwarancja była ważna, Klient musi opłacić przegląd techniczny przeprowadzony między 9 a 12 miesiącem użytkowania produktu. Taki przegląd powinien być wykonany przez upoważniony Serwis Autoryzowany (SA) lub Instalatora Autoryzowanego (IK) z odpowiednimi uprawnieniami.
