Zawory kulowe z dźwignią czy motylkiem – co wybrać?

W instalacjach spotkasz dwa najpopularniejsze wykonania zaworów kulowych to: zawór kulowy z dźwignią oraz zawór kulowy z motylkiem. Dźwignia zapewnia większy moment i szybkie przełączenie nawet w rękawicach, a motylek mieści się w szafkach przy gęsto zabudowanej armaturze. Wybór oprzyj na warunkach montażowych, częstotliwości manewrowania i wymaganiach serwisowych – to ważniejsze niż cena samego zaworu.

Różnice zaworów kulowych – PN, DN, przelot, Kvs

• PN i zakres temperatur – dobierz do medium (CO, CWU, glikol) i warunków pracy.
• Pełny przelot – mniejsze straty ciśnienia i lepsze przepływy w odcięciach głównych.
• Wartość Kvs – im wyższa, tym mniejsze opory na otwartym zaworze.
• Dławik trzpienia – pozwala doszczelnić po latach bez rozbiórki instalacji.

Montaż zaworu kulowego – dobre praktyki

• Nie „dokręcaj do oporu”. Użyj właściwego uszczelnienia (PTFE/konopie + pasta) i zachowaj osiowość.
• Zostaw dostęp do dźwigni/motylka oraz do dławika trzpienia.
• Przy śrubunkach pilnuj kolejności uszczelnień i podparcia rurociągu podczas skręcania.

Mini‑tabela: dźwignia vs motylek

Mini‑tabela: kryteria doboru

Polecane zawory kulowe

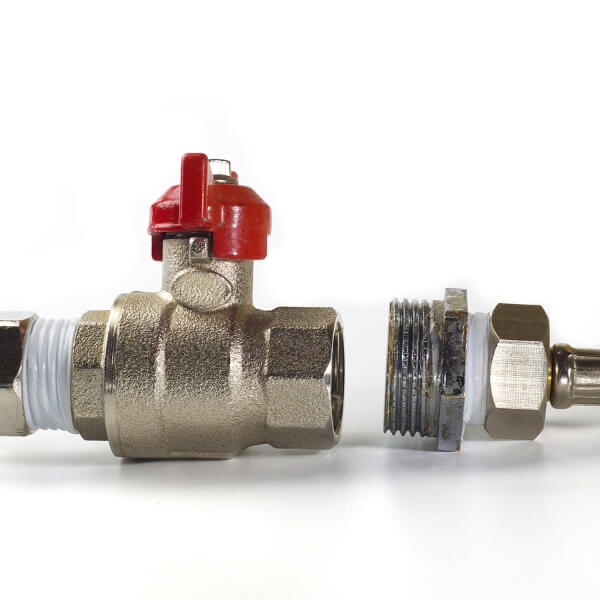

Zawór kulowy śrubunkowy PHA-005 motylek 1" PN30 z dławikiem Perfexim 00-005-0250-000

Kompaktowy zawór kulowy z motylkiem i praktycznym śrubunkiem do szafek rozdzielaczy oraz miejsc z ograniczoną przestrzenią. Mimo niewielkiej rękojeści pozwala na pewny chwyt, a dławik trzpienia umożliwia doszczelnienie po latach bez demontażu. Śrubunek skraca prace serwisowe przy wymianie elementów i redukuje ryzyko nieszczelności po ponownym montażu. To logiczny wybór, gdy stawiasz na porządek w szafce, pełny przelot i przewidywalną obsługę.

Zawór kulowy nakrętno-wkrętny z motylkiem ze śrubunkiem 1" F-Comfort Ferro KFCS3

Uniwersalny zawór do CO/CWU łączący kompaktowy motylek ze śrubunkiem. Przyłącza nakrętno‑wkrętne ułatwiają wpinanie w istniejącą hydraulikę bez dodatkowych redukcji, a pełny przelot zapewnia niskie opory na otwarciu. Węzły przy rozdzielaczach zyskują przejrzysty układ, a dostęp do dławika pozwala skorygować szczelność po latach eksploatacji. Rozwiązanie pod nowoczesne kotłownie, w których liczy się ergonomia i szybki serwis.

Zawór kulowy kątowy nakrętno-wkrętny z motylkiem śrubunkiem 1" F-Power Ferro KFPS3A

Wersja kątowa, która porządkuje prowadzenie rur przy urządzeniach ściennych i w szafkach, gdy każdy centymetr ma znaczenie. Śrubunek ułatwia rozłączenie elementów serwisowych, a kompaktowy motylek nie koliduje z sąsiednimi zaworami. Dzięki dopracowanej geometrii korpusu zachowujesz pełny przelot i mniejsze spadki ciśnienia, co przekłada się na spokojniejszą pracę pomp. To praktyczny element przy rozbudowanych punktach odcięć.

Zawór kulowy PHA-008 z zaworem spustowym 1/2" PN30 z dławikiem Perfexim 00-008-0150-002

Zawór ze zintegrowanym spustem, który upraszcza odpowietrzanie i opróżnianie odcinków instalacji podczas serwisu. Ogranicza liczbę złączek, zwiększa niezawodność i skraca postoje. Dławik trzpienia pozwala skorygować szczelność po latach, a ergonomiczna rękojeść zapewnia szybkie manewry. To funkcjonalna kombinacja, jeśli chcesz połączyć montaż zaworu kulowego z wygodnym spustem serwisowym w jednym punkcie.

FAQ – najczęstsze pytania

Kiedy wybrać dźwignię zamiast motylka?

Gdy potrzebujesz większego momentu i szybkich manewrów, masz dużo miejsca i pracujesz w rękawicach – wtedy lepszy będzie zawór kulowy z dźwignią.

Czy motylek jest mniej trwały?

Nie. O trwałości decydują korpus i uszczelnienia, a nie kształt rękojeści.

Pełny przelot czy zredukowany?

W odcięciach głównych preferuj pełny przelot, aby zminimalizować spadki ciśnienia i hałas przepływu.

Jak doszczelnić po latach?

Delikatnie dociągnij dławik trzpienia. Gdy to nie pomaga, rozważ wymianę wkładu zaworu.

Wnioski eksperta

Zawór kulowy z dźwignią wybieraj tam, gdzie liczy się moment i pełny dostęp. Zawór kulowy z motylkiem sprawdzi się w ciasnych szafkach i przy rozdzielaczach. Dbaj o montaż zaworu kulowego z zachowaniem osiowości, właściwych uszczelnień i dostępu do dławika.
