Zawory i rotametry w rozdzielaczach – jak ustawić przepływy

Prawidłowe ustawienie przepływu na belkach rozdzielacza decyduje o równomiernym nagrzewaniu pomieszczeń i cichej pracy instalacji. W praktyce „kluczem” są zawory rozdzielacza – regulacja oraz odczyt z rotametrów. Działamy prosto: najpierw odpowietrzenie i przepłukanie pętli, potem kalibracja według długości i zapotrzebowania, na końcu delikatne korekty po dobie pracy. Poniżej szybka metoda, dzięki której rotametr rozdzielacza stanie się realnym narzędziem strojenia, a przepływ w pętlach podłogowych przestanie „pływać”.

Rola rotametrów i zaworów w praktyce

• Rotametr pokazuje chwilowy strumień wody w pętli; kalibrujesz nim „udział” pętli w mocy układu.
• Zawory termostatyczne/odcinające na powrocie stabilizują położenie iglicy i umożliwiają pracę siłowników.
• Równowaga przepływów to mniej szumów, krótszy rozruch i pewniejszy komfort podłogi.

Metoda ustawień krok po kroku

1. Odpowietrzanie: napełniaj pętle pojedynczo, aż przepływ będzie stabilny bez „bulgotania”.
2. Start: ustaw wstępne wartości wg długości pętli (tabela poniżej), utrzymuj pompkę na średniej prędkości.
3. Strojenie: po 24 h skoryguj o 0,2–0,3 l/min na pętlach niedogrzanych/przegrzewających pomieszczenia.
4. Kontrola: wróć do rozdzielni po tygodniu – budynek „ułoży” się termicznie, zwykle potrzebna jest drobna korekta.

Mini‑tabela: długość pętli → przepływ startowy

Mini‑tabela: błąd → objaw → korekta

Polecane rozdzielacze

Rozdzielacz stalowy INOX do ogrzewania podłogowego 8 obwodów Pluvio 2400007

Rozdzielacz ze stali nierdzewnej do średnich instalacji, który łączy precyzyjne rotametry z pewną armaturą odcinającą. Stabilna konstrukcja belek utrzymuje geometrię króćców, co ułatwia montaż i późniejsze serwisowanie. Czytelne skale rotametrów przyspieszają ustawienie przepływu według długości pętli, a przygotowanie pod siłowniki pozwala bez komplikacji wdrożyć sterowanie strefowe. Pluvio sprawdza się w domach jednorodzinnych, gdzie liczy się przewidywalność i cicha praca – rotametry nie „pływają”, a zawory rozdzielacza – regulacja reagują powtarzalnie nawet po sezonie przerwy i konserwacji.

Rozdzielacz InoxFlow (UFST) 5 obwodów KAN‑therm 1316157080

Kompletna belka INOX z przepływomierzami, sekcją odpowietrzającą i gniazdami pod siłowniki – zestaw „gotowy do uruchomienia”. Wbudowane odpowietrzanie skraca rozruch, a pomiar przepływu na każdej pętli ułatwia szybką kalibrację. InoxFlow dobrze współpracuje z listwami sterującymi, co pozwala łączyć hydraulikę z automatyką bez improwizacji. To realne wsparcie dla instalatora: mniej poprawek po wylaniu posadzek, bardziej przewidywalne temperatury podłogi i mniejsza liczba telefonów po starcie sezonu. Świetna baza, gdy chcesz, aby rotametr rozdzielacza był narzędziem, a nie „ozdobą” rozdzielni.

Rozdzielacz mosiężny 4 obwody Pluvio 2200003

Kompakt do małych stref (łazienki, poddasza), który oferuje solidną armaturę i prosty montaż. Mosiężne belki dobrze znoszą wielokrotne regulacje, a pewne połączenia minimalizują ryzyko mikrowycieków. Rozwiązanie idealne, jeśli rozdzielnia obsługuje tylko kilka krótkich pętli – precyzyjne nastawy pozostają stabilne, a odczyty nie driftują wraz ze zmianą temperatury zasilania. W praktyce to szybki sposób, by uzyskać równą podłogę bez długiego „polowania” na przepływy oraz żeby w pełni wykorzystać zalety przepływu w pętlach podłogowych dopasowanego do realnego obciążenia cieplnego pomieszczenia.

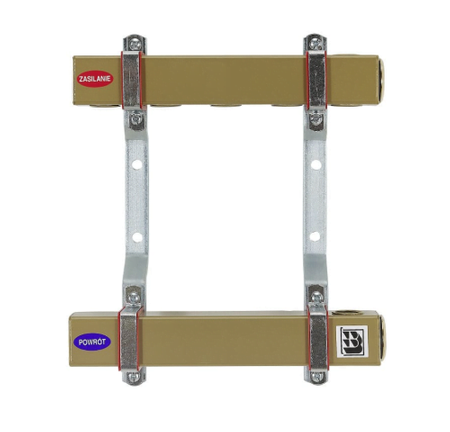

Rozdzielacz stalowy bez nypli RS‑7 do c.o. 1" Keller KEL 500007

Belka do klasycznych obiegów grzejnikowych i mieszanych, która porządkuje hydraulikę i przygotowuje układ pod późniejszą rozbudowę. RS‑7 nadaje się do stref łączonych (grzejniki + mała podłogówka), gdzie zależy nam na pewnym odcięciu obiegów i wygodnym serwisie. Jeżeli planujesz stopniową modernizację, ten rozdzielacz pozwoli utrzymać czystość połączeń i przejrzystość zaworów odcinających – dzięki temu łatwiej potem dołożyć rotametry i sterowanie strefowe bez chaosu. Dobra baza do zapanowania nad przepływem w pętlach podłogowych i grzejnikach w jednej, spójnej rozdzielni domowej.

FAQ – najczęstsze pytania

Czy rotametry ustawia się „na słuch”?

Nie. Zaczynasz od długości pętli i zapotrzebowania, potem korekty pod komfort i stabilność pracy.

Czy pompa ma pracować na najwyższym biegu?

Nie. Ustaw środek zakresu; zbyt duży przepływ generuje hałas i destabilizuje wskazania rotametrów.

Po co filtr przed rozdzielaczem?

Chroni zawory i przepływomierze przed wypłukanymi zanieczyszczeniami – mniej zacięć i szumów.

Wnioski eksperta

Najpierw odpowietrzenie i filtracja, potem przepływy z tabeli, a na końcu korekty pod komfort. Tak ustawione belki pracują cicho, stabilnie i pozwalają realnie sterować temperaturą pomieszczeń.
