Top 10 błędów przy doborze rozdzielaczy i rotametrów – case study

Rozdzielacz to serce ogrzewania podłogowego. Jeśli serce pracuje źle, cały organizm (dom) niedomaga – podłoga grzeje w pasy, w łazience jest zimno, a pompa ciepła taktuje. Błędy przy doborze rozdzielacza podłogowego są zaskakująco częste i wynikają zazwyczaj z pozornych oszczędności lub niewiedzy. W tym artykule analizujemy "grzechy główne" instalatorów i inwestorów. Dlaczego zły dobór rozdzielacza podłogowego kończy się hałasem w rurach? Czemu rotametry nie reagują na kręcenie? I dlaczego mieszanie stali z mosiądzem bywa ryzykowne? Przedstawiamy case study błędów w ogrzewaniu podłogowym i gotowe rozwiązania oparte na produktach KAN-therm, VESBO i Pluvio.

Materiał belki: Mosiądz vs Stal Nierdzewna (Inox)

Jeszcze dekadę temu królował mosiądz. Dziś standardem staje się stal nierdzewna (Inox). Dlaczego? Mosiądz jest świetny, ale drogi i ciężki. Dobrej klasy rozdzielacz Inox (jak KAN InoxFlow) ma większy przekrój wewnętrzny belki przy tej samej średnicy gwintu, co zmniejsza opory przepływu i szumy. Błędem jest kupowanie tanich, "chudych" belek mosiężnych o cienkich ściankach – są one podatne na pęknięcia naprężeniowe. Inox jest bardziej elastyczny i odporny na chemię instalacyjną.

Rotametry: Dlaczego nie działają lub parują?

Rotametr (przepływomierz) służy do hydraulicznego równoważenia pętli. Najczęstszy błąd? Montaż rozdzielacza "do góry nogami" (zasilanie na dole), przez co rotametr nie działa, bo sprężyna jest dociskana w drugą stronę. Drugi grzech to brudna woda – brak filtra sprawia, że wziernik rotametru zachodzi szlamem i staje się nieczytelny. Wybieraj rotametry, które można wykręcić i wyczyścić pod ciśnieniem (bez spuszczania wody z belki), co oferują markowe produkty.

Grupa pompowa przy rozdzielaczu – kiedy jest błędem?

Często montuje się rozdzielacz z własną pompą mieszającą w domach, gdzie głównym źródłem jest pompa ciepła lub kocioł kondensacyjny pracujący niskotemperaturowo. To błąd! Pompa na rozdzielaczu "kłóci się" z pompą w kotle, dławiąc przepływy. Rozdzielacze z układem mieszającym są potrzebne TYLKO wtedy, gdy źródło daje wysoką temperaturę (np. kocioł węglowy 70°C) i musimy ją lokalnie obniżyć do 30°C dla podłogi.

Tabela: Mosiądz vs Inox – co wybrać?

Przegląd rozwiązań z oferty Instalator24.pl

Rozdzielacz InoxFlow UFST 7 obwodów KAN-therm 1316157082

Nowoczesny rozdzielacz ze stali nierdzewnej, zaprojektowany z myślą o maksymalnej wydajności hydraulicznej. Belki o dużym przekroju zapewniają wyrównanie ciśnień dla wszystkich 7 pętli. Wyposażony w precyzyjne rotametry na zasilaniu do regulacji przepływu oraz zawory pod siłowniki termoelektryczne na powrocie. Posiada zintegrowaną sekcję odpowietrzająco-spustową, co ułatwia uruchomienie i serwisowanie instalacji. Laserowe oznaczanie belek ułatwia identyfikację (Zasilanie/Powrót) i eliminuje błędy montażowe.

Sprawdź produkt

Rozdzielacz mosiężny do ogrzewania podłogowego 2 obwody Pluvio 2200001

Kompaktowe rozwiązanie do małych stref ogrzewania podłogowego, np. w łazience lub wiatrołapie. Wykonany z solidnego mosiądzu, co gwarantuje odporność na uszkodzenia gwintów. Mimo małych rozmiarów, posiada pełne wyposażenie: rotametry, wkładki termostatyczne oraz uchwyty montażowe z tłumieniem drgań. Idealny do modernizacji, gdzie dokładamy podłogówkę w jednym pomieszczeniu.

Sprawdź produkt

Rozdzielacz stalowy INOX do ogrzewania podłogowego 8 obwodów Pluvio 2400007

Ekonomiczna alternatywa o bardzo dobrych parametrach. Rozdzielacz wykonany ze stali nierdzewnej AISI 304, odpornej na korozję. 8 sekcji pozwala obsłużyć typowe piętro w domu jednorodzinnym (ok. 80-100 m² podłogówki). Rotametry wyskalowane w l/min umożliwiają precyzyjne dławienie przepływu w krótszych pętlach, aby wyrównać temperaturę w całym domu. W zestawie solidne uchwyty z wkładkami gumowymi.

Sprawdź produkt

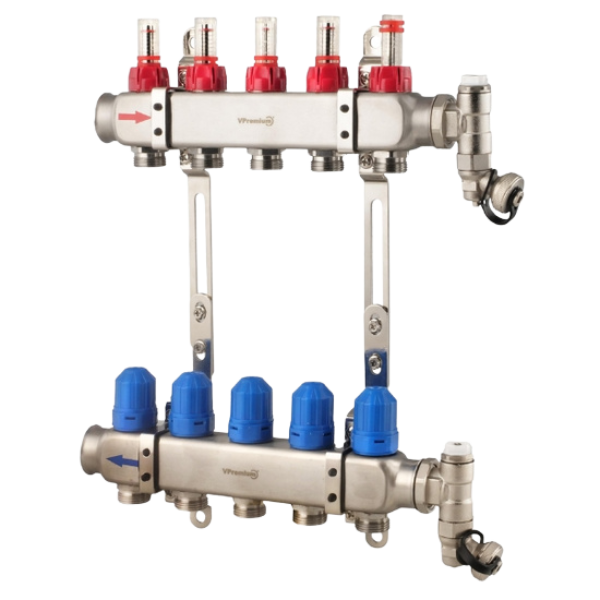

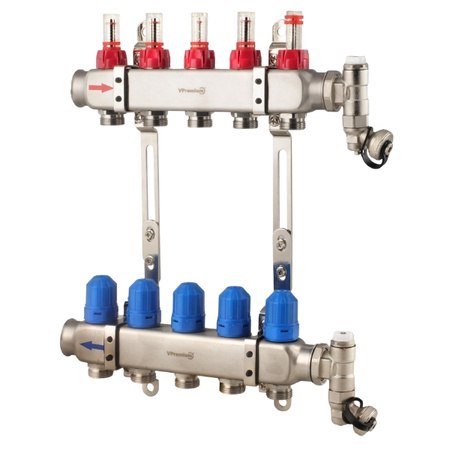

Rozdzielacz stalowy INOX do ogrzewania podłogowego VPremium 11 obwodów z rotametrami VESBO ROP-SN-11_VP

Potężny rozdzielacz dla dużych powierzchni. 11 obwodów wymaga belki o doskonałych parametrach hydraulicznych, aby zapewnić równomierny napływ wody do skrajnych pętli – stal nierdzewna o dużym przekroju świetnie się tu sprawdza. VESBO VPremium to wysoka jakość wykonania detali: uszczelnienia są trwałe, a rotametry czytelne. Dedykowany do rozbudowanych instalacji w dużych salonach i powierzchniach otwartych.

Sprawdź produkt

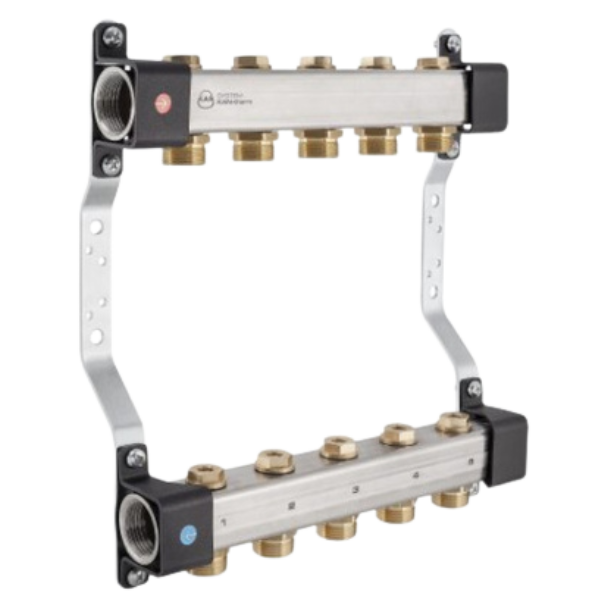

Rozdzielacz InoxFlow z zaworami odcinającymi (Seria RVV) 8 obwodów KAN-therm 1316161006

Specjalistyczna wersja rozdzielacza bez rotametrów, za to z zaworami odcinającymi na każdym obwodzie. Stosowana najczęściej do instalacji grzejnikowych (rozdzielaczowych) lub tam, gdzie regulacja przepływu odbywa się w inny sposób. Wytrzymała konstrukcja InoxFlow gwarantuje odporność na wyższe ciśnienia i temperatury typowe dla zasilania grzejników. Proste i niezawodne rozwiązanie, gdy nie potrzebujemy wizualizacji przepływu.

Sprawdź produkt

FAQ – najczęstsze pytania

Na jakiej wysokości montować szafkę rozdzielaczową?

Zazwyczaj montuje się ją tak, aby belka rozdzielacza była około 50-60 cm nad gotową podłogą. Ułatwia to podpięcie rur i późniejszą obsługę (odczyt rotametrów).

Dlaczego rotametr pokazuje 0 przepływu?

Możliwe przyczyny: zamknięty zawór na belce powrotnej, zapowietrzona pętla, zbyt słaba pompa obiegowa, zablokowany trzpień zaworu pod siłownikiem lub... zasilanie podłączone do belki powrotnej.

Czy można czyścić rotametry?

Tak, większość markowych rotametrów (np. KAN) można wykręcić pod ciśnieniem (po zamknięciu przepływu) i wyczyścić wziernik z osadu. W tanich modelach często trzeba spuszczać wodę z belki.

Ile pętli maksymalnie na jeden rozdzielacz?

Zależy to od średnicy rury zasilającej rozdzielacz (zazwyczaj 1" lub 5/4") i wydajności pompy. Przy standardowym zasilaniu 25mm (PEX) lub 28mm (stal/miedź), bezpiecznym limitem jest 10-12 obwodów. Więcej może powodować niedogrzanie skrajnych pętli.

Czy rozdzielacz Inox rdzewieje?

Dobrej jakości stal AISI 304 nie rdzewieje w normalnych warunkach instalacyjnych. Rdza może pojawić się tylko w kontakcie z bardzo agresywną chemią (np. duże stężenie chloru) lub w wyniku korozji kontaktowej ze zwykłą stalą (opiłki po cięciu szlifierką).

Wnioski eksperta

Błędy w ogrzewaniu podłogowym zaczynają się od złego doboru rozdzielacza. Oszczędność 100 zł na belce z kiepskimi rotametrami zemści się brakiem możliwości wyregulowania temperatury w pokojach. Nasze case study pokazuje, że inwestycja w markowy rozdzielacz Inox (KAN, VESBO) to podstawa stabilnie działającej podłogówki na lata.
