Sprzęgła hydrauliczne – rola w instalacji grzewczej

Sprzęgło hydrauliczne rozdziela obieg źródła (pierwotny) od obiegów grzewczych (wtórnych), stabilizując przepływy i temperaturę zasilania. Dzięki temu pompy nie „ciągną” na siebie nawzajem, a mieszanie w korpusie sprzęgła pozwala osiągnąć właściwą temperaturę dla rozdzielaczy czy grzejników. Jak działa sprzęgło CO? Tworzy strefę o niskiej prędkości przepływu, gdzie oddzielają się pęcherze powietrza i osadza się szlam, co ułatwia odpowietrzanie i filtrację. To element, który porządkuje hydraulikę, szczególnie w układach z kilkoma obiegami i różnymi temperaturami pracy.

Jak działa sprzęgło CO – separacja obiegów i stabilizacja

• Oddziela przepływ źródła od odbiorników – każda pompa pracuje w „swoim” obiegu.
• Ułatwia trzymanie stałej temperatury zasilania obiegów mieszanych i bezpośrednich.
• Pełni rolę punktu odpowietrzania i sedymentacji zanieczyszczeń w korpusie.

Funkcja sprzęgła grzewczego a dobór mocy i przepływu

• Dobieraj przekrój do sumy przepływów obiegów wtórnych i dopuszczalnej prędkości w korpusie.
• Dla pomp ciepła i kotłów kondensacyjnych trzymaj niskie ΔT i stabilne przepływy.
• W modelach z rozdzielaczem zyskujesz dodatkowe króćce do stref/obiegów.

Mini‑tabela: kiedy sprzęgło w instalacji CO ma sens

Mini‑tabela: wymiary → przepływ → wskazówki

Polecane sprzęgła z oferty Instalator24.pl

Sprzęgło hydrauliczne z ociepleniem 40 kW 25/65 GW 1” Keller KEL 715904

Kompaktowe sprzęgło do mniejszych i średnich kotłowni, które stabilizuje przepływy między źródłem a obiegami wtórnymi oraz ogranicza hałas w instalacji. Fabryczna izolacja zmniejsza straty ciepła i ryzyko kondensacji na korpusie, a króćce serwisowe ułatwiają odpowietrzanie i okresowe płukanie. To praktyczna baza, gdy sprzęgło w instalacji CO ma porządkować hydraulikę bez rozbudowy o dodatkowe rozdzielacze, a liczy się prosty montaż i przewidywalna praca w sezonie grzewczym.

Sprzęgło hydrauliczne BLH 850 z rozdzielaczem 70 kW ocieplone Afriso 9085010

Rozwiązanie łączące sprzęgło z rozdzielaczem, przeznaczone do bardziej rozbudowanych instalacji z kilkoma strefami i mieszaczami. Duża pojemność korpusu uspokaja przepływ i poprawia stratygrafię temperatury, a wbudowana izolacja ogranicza straty. Jeśli zależy Ci na integracji wielu obiegów wtórnych w jednym module, to sprzęt, który ułatwia montaż, serwis i rozbudowę układu w przyszłości, a funkcja sprzęgła grzewczego jest tu połączona z logicznym rozdziałem stref.

Sprzęgło hydrauliczne XPN60 1" DN 25 z izolacją Womix 611051

Kompaktowe, izolowane sprzęgło do instalacji, w których liczy się oszczędność miejsca i szybki montaż. Odpowiedni przekrój zapewnia właściwą strefę mieszania dla typowych przepływów w domach jednorodzinnych, a króćce serwisowe ułatwiają odpowietrzenie po rozruchu. To rozsądny wybór przy modernizacji, gdy chcesz uporządkować sprzęgło hydrauliczne bez kosztownej przebudowy rozdzielaczowni i przy minimalnym przestoju.

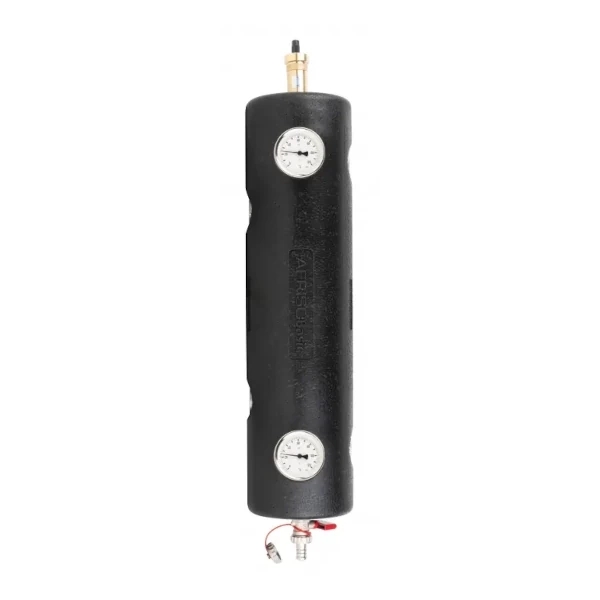

Sprzęgło hydrauliczne BLH 801 70 kW ocieplone Afriso 9080110

Model o wysokiej wydajności do kotłowni z kilkoma obiegami i zmienną charakterystyką pracy. Duży przekrój korpusu i izolacja termiczna sprzyjają stabilnej pracy przy szerokim zakresie przepływów, a logicznie rozmieszczone króćce upraszczają podłączenia. W praktyce „uspokaja” układ i wspiera równowagę hydrauliczną, co przekłada się na mniejszą liczbę interwencji serwisowych oraz stabilniejsze temperatury zasilania w strefach.

FAQ – najczęstsze pytania

Czy każde źródło potrzebuje sprzęgła?

Nie. W prostych układach z jednym obiegiem można obyć się bez sprzęgła. Zyski rosną wraz z liczbą stref i pomp.

Czy sprzęgło pogarsza sprawność?

Nie, jeśli jest dobrze dobrane do przepływu i izolowane – stabilizuje pracę i zmniejsza straty regulacyjne.

Gdzie wpiąć sprzęgło?

Między źródłem a rozdziałem obiegów wtórnych, z dostępem do odpowietrzenia i spustu.

Wnioski eksperta

Sprzęgło hydrauliczne porządkuje przepływy, poprawia odpowietrzanie i stabilizuje temperaturę w obiegach. Dobierz przekrój do sumy przepływów, zapewnij izolację i wygodny serwis – a układ odwdzięczy się cichą, przewidywalną pracą.
