Różnice między zaworem 3-drogowym a 4-drogowym

Zawór 3‑drogowy służy do mieszania lub przełączania strumieni, natomiast zawór 4‑drogowy jednocześnie miesza i podnosi temperaturę powrotu do źródła ciepła. W praktyce porównanie zaworów mieszających sprowadza się do funkcji, miejsca wpięcia i sposobu sterowania. Dobrze zaprojektowany obieg mieszający stabilizuje temperaturę zasilania odbiorników i poprawia sprawność całej instalacji.

Funkcje i zastosowania 3D vs 4D

• 3‑drogowy: mieszanie (zasilanie z powrotem) lub przełączanie (A↔B). Dobry do podłogówki/obiegów LT albo jako zawór strefowy.
• 4‑drogowy: mieszanie i ochrona powrotu jednocześnie – szczególnie przy źródłach wrażliwych na zimny powrót.
• Wpięcie: 3D zwykle na zasilaniu obiegu mieszającego; 4D między zasilaniem i powrotem źródła a obiegiem.

Sterowanie: ręczne, siłownik, automatyka pogodowa

• Ręczne – stała temperatura, wymaga korekt przy zmianach pogody.
• Siłownik + regulator – płynna praca i stabilny komfort.
• Pogodówka – najlepsza efektywność, automatyczne dopasowanie krzywej.

Mini‑tabela: 3‑drogowy vs 4‑drogowy – kluczowe różnice

Mini‑tabela: błąd → objaw → korekta

Polecane zawory z oferty Instalator24.pl

Zawór 3 drogowy strefowy przełączający AFRISO AZV 643 DN20 G1" KVS 8 M3/H 1664300

Zawór strefowy 3‑drogowy do przełączania pomiędzy dwoma obiegami, idealny do układów z kilkoma strefami grzewczymi lub trybami pracy (CO/CWU). Kvs 8 m³/h zapewnia wydajność dla typowych przepływów domowych, a kompatybilność z siłownikami umożliwia automatyczne sterowanie według harmonogramów i zapotrzebowania. W praktyce pozwala prostym ruchem przekierować zasilanie, odciążając główny mieszacz i porządkując hydraulikę. To element, który często współpracuje z mieszaczem 4‑drogowym, tworząc elastyczny i oszczędny układ regulacji.

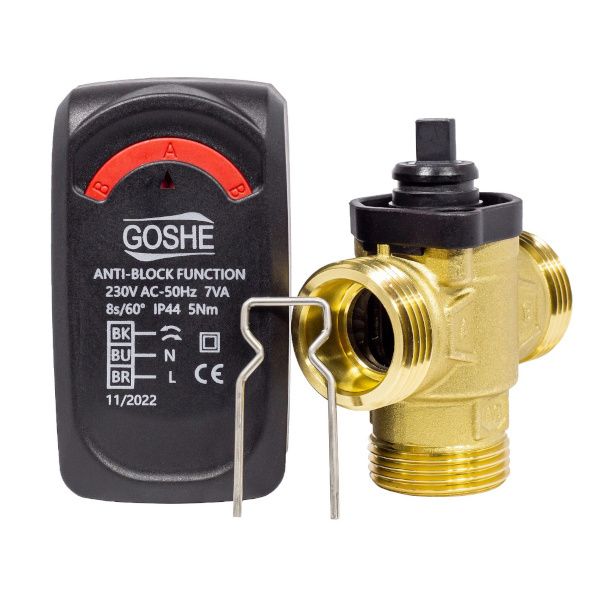

Zawór 3 drogowy strefowy przełączający 1" Goshe 0350.125

Kompaktowy zawór strefowy do szybkiego przełączania obiegów w domowych instalacjach. Ułatwia rozdział między strefami i priorytetami (np. CWU), a w połączeniu z prostą automatyką pomaga utrzymać stabilne temperatury w obiegach niskotemperaturowych. Dzięki przyjaznej geometrii montaż jest prosty nawet w ciasnych szafkach. To praktyczny komponent, gdy potrzebujesz sprawnego, mechanicznie pewnego przełączania i chcesz uniknąć rozbudowanych, kosztownych rozwiązań w niewielkich systemach grzewczych z kilkoma strefami komfortu w domu.

Zawór mieszający 4‑drogowy Afriso ARV 484 ProClick DN25 GW1" 1348410

Zaawansowany mieszacz 4‑drogowy z systemem ProClick do szybkiego montażu siłownika. Jednocześnie reguluje temperaturę zasilania obiegu i podnosi temperaturę powrotu do źródła, co poprawia sprawność i żywotność kotła. Stabilna charakterystyka mieszania ułatwia utrzymanie płynnej krzywej grzewczej i redukuje „przestrzeliwania” temperatury w pomieszczeniach. To baza dla obiegu mieszającego w domach z podłogówką i grzejnikami niskotemperaturowymi, która znakomicie współpracuje z regulatorami pogodowymi i sterowaniem strefowym w codziennej eksploatacji.

Zawór mieszający 4‑drogowy EMIX 1" GOSHE 0360.425

Niezawodny mieszacz 4‑drogowy do instalacji mieszanych, zapewniający jednoczesną regulację temperatury obiegu i ochronę powrotu. Solidna konstrukcja i czytelne króćce ułatwiają poprawne wpięcie według schematu producenta, a przewidywalna charakterystyka mieszania ułatwia pracę automatyki. Sprawdza się w modernizacjach, gdzie chcesz zachować prostą obsługę, a jednocześnie podnieść kulturę pracy kotła i komfort odbiorników niskotemperaturowych bez skomplikowanych modyfikacji istniejących rozprowadzeń w budynku jednorodzinnym.

FAQ – najczęstsze pytania

Kiedy wybrać 3‑drogowy?

Gdy potrzebujesz przełączania obiegów lub prostego mieszania dla obiegu LT bez wymagań ochrony powrotu.

Kiedy 4‑drogowy ma przewagę?

Gdy chcesz jednocześnie mieszać i chronić powrót – np. przy kotle wrażliwym na niską temperaturę.

Czy oba zawory wymagają siłownika?

Nie, ale siłownik z regulatorem stabilizuje temperaturę i ogranicza zużycie energii.

Wnioski eksperta

Najpierw zdefiniuj funkcję: przełączanie, mieszanie czy ochrona powrotu. Na tej podstawie dobierz 3D lub 4D oraz sterowanie. Poprawne wpięcie i Kvs to połowa sukcesu – druga połowa to automatyka i cierpliwe strojenie.
