Najczęstsze błędy przy montażu zaworu mieszającego

Montaż zaworu mieszającego wymaga bezwzględnej zgodności z oznaczeniami portów (A, B, AB) oraz logiką obiegu. Port AB to zazwyczaj króciec mieszany, zaś A i B to zasilania „gorące” i „zimne” – odwrotne podłączenie wywraca regulację. Dla zaworów z siłownikiem liczy się pozycjonowanie i skok, a dla termostatycznych – właściwa lokalizacja czujnika temperatury i separacja od źródeł ciepła. Większość „dziwnych” zachowań to błędy montażu mieszacza: zamienione porty, brak obejścia, zła orientacja czujnika, mieszacz w złym miejscu względem pompy.

Kierunek przepływu w zaworze mieszającym – porty, czujniki, siłownik

• AB – króciec mieszany; A/B – źródła. Sprawdź strzałki na korpusie i kartę producenta.
• Siłownik: ustaw krańcówki i kierunek obrotu zgodnie z „zamknij/otwórz” opisem portów.
• Czujnik: montuj na zasilaniu obiegu mieszanego, nie na powrocie – stabilniejsza regulacja.

Błędy montażu mieszacza – skąd biorą się problemy

• Mieszacz „pod prąd” pompy – pompa zasysa przez zawór i rozstraja modulację.
• Brak obejścia/by‑passu – brak minimum przepływu i oscylacje temperatury.
• Wejścia A/B zamienione – regulator „odwraca” logikę i grzeje, gdy powinien chłodzić.

Mini‑tabela: schemat → co sprawdzić → uwaga

Mini‑tabela: błąd → objaw → poprawka

Polecane mieszacze

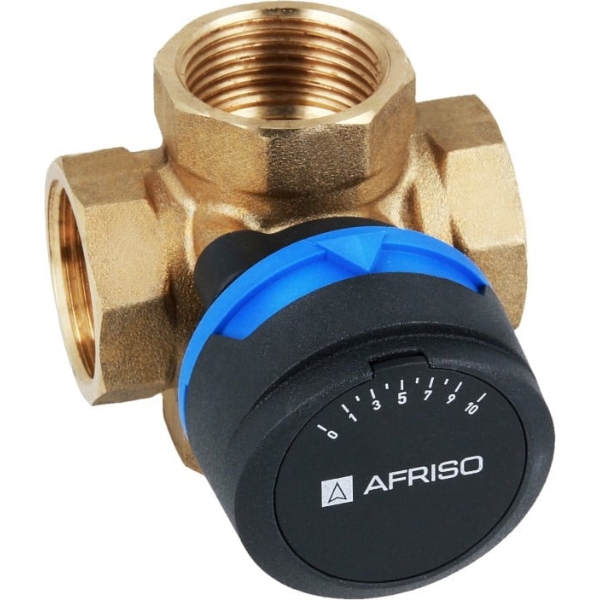

Zawór mieszający 4-drogowy Afriso ARV 484 ProClick DN25 GW1" 1348410

Precyzyjny mieszacz 4‑drogowy do układów, w których liczy się ochrona źródła i stabilne parametry obiegu mieszanego. Mechanika ProClick przyspiesza montaż siłownika i eliminuje pomyłki pozycjonowania, a symetryczna geometria gniazd dba o powtarzalność temperatur po każdej korekcie. W praktyce to wybór do kotłów i pomp ciepła tam, gdzie montaż zaworu mieszającego ma podnieść kulturę pracy całego układu, a kierunek przepływu w zaworze mieszającym musi pozostać jednoznaczny dla automatyki.

Termostatyczny zawór mieszający ATM 561, G1", 20÷43°C, Kvs 2,5 AFRISO 1256110

Termostatyczny mieszacz do ograniczania temperatury zasilania, idealny dla pętli podłogowych i ochrony przeciwoparzeniowej. Zakres 20–43°C wystarcza do większości posadzek, a Kvs 2,5 zapewnia przewidywalny przepływ przy domowych wydajnościach. Jeżeli chcesz uniknąć błędów montażu mieszacza wynikających z okablowania i sterowania siłownikiem, to prostota termostatu będzie zaletą – ważne, by czujnik „widzi­ał” realną temperaturę na zasilaniu obiegu.

Zawór mieszający mosiężny 3-drogowy ARV 384 PROCLIK GW 1",Kvs 10 AFRISO 1338410

3‑drogowy mieszacz do obiegów o większych przepływach, w którym priorytetem jest stabilna regulacja i niewielkie straty ciśnienia. Interfejs PROCLIK ułatwia poprawny montaż siłownika i ustawienie położeń krańcowych, a wysoki Kvs pozwala utrzymać zadaną temperaturę bez zbędnych wahań. To dobry wybór tam, gdzie instalacja mieszająca – błąd potrafi kosztować komfort i energię, a przejrzyste porty A/B/AB i łatwa kalibracja po starcie ograniczają ryzyko pomyłek wykonawczych.

Zawór mieszający 4-drogowy EMIX 1" GOSHE 0360.425

Kompaktowy, czterodrogowy mieszacz do ochrony powrotu i stabilizacji temperatury w układach mieszanych. Prosta mechanika i czytelne oznaczenia ułatwiają wykonanie zgodne ze schematem, a konstrukcja gniazd pozwala na płynne zmiany bez „przestrzeliwania”. W mniejszych kotłowniach, gdzie liczy się niezawodność i serwisowalność, będzie to praktyczna alternatywa z jasną logiką portów – co redukuje typowe błędy montażu mieszacza już na etapie pierwszego uruchomienia.

FAQ – najczęstsze pytania

Czy mieszacz można montować pionowo?

Jeśli producent dopuszcza – tak. Pamiętaj o odpowietrzeniu i dostępie do siłownika/czujnika.

Siłownik zawsze potrzebny?

Nie. W układach stałotemperaturowych sprawdzi się mieszacz termostatyczny.

Dlaczego mieszacz „pływa”?

Brak minimum przepływu lub zła lokalizacja czujnika. Dodaj by‑pass, przenieś czujnik na zasilanie.

Wnioski eksperta

Montaż zaworu mieszającego to porty, kierunek przepływu i właściwe miejsce czujnika. Prosty schemat i kalibracja po rozruchu eliminują większość problemów eksploatacyjnych.
