Kiedy warto zastosować sprzęgło hydrauliczne?

Współczesne kotłownie to często skomplikowane układy, w których współpracują ze sobą różne obiegi: grzejnikowy, podłogowy, ładowania zasobnika czy wentylacji. Każdy z nich ma swoją pompę. Gdy te pompy zaczynają ze sobą "walczyć" o wodę, dochodzi do zaburzeń przepływu, hałasu i niedogrzewania pomieszczeń. Rozwiązaniem jest sprzęgło hydrauliczne – kiedy montować ten element, aby uzdrowić instalację? Sprzęgło to "rura o dużej średnicy", która tworzy strefę zerowego ciśnienia różnicowego, separując hydraulicznie kocioł od instalacji. W tym artykule omawiamy zastosowanie sprzęgła CO w praktyce, analizujemy dylemat sprzęgło czy bufor przy pompach ciepła oraz prezentujemy typowy schemat działania na przykładzie produktów Afriso, Elterm i Keller.

Dlaczego pompy się "kłócą"? Zasada działania sprzęgła

Kocioł gazowy ma wbudowaną pompę o określonej wydajności. Jeśli w domu masz 200 m² podłogówki z własną, potężną pompą mieszającą, może ona "wyciągać" wodę z kotła szybciej, niż kocioł jest w stanie ją podgrzać i przetłoczyć. Powoduje to błędy przepływu i taktowanie palnika. Sprzęgło hydrauliczne sprawia, że obieg kotłowy i obieg instalacyjny stają się niezależne. Pompa kotłowa "widzi" tylko krótki obieg przez sprzęgło, pracując w idealnych warunkach, a pompy instalacyjne pobierają ze sprzęgła tyle energii, ile aktualnie potrzebują.

Stabilizacja przepływu i ochrona powrotu

W kotłach starego typu (żeliwnych, stałopalnych) sprzęgło pomaga podnieść temperaturę powrotu (poprzez mieszanie zasilania z powrotem wewnątrz belki), co chroni przed korozją. W kotłach kondensacyjnych sprzęgło zapewnia wymagany minimalny przepływ (ΔT), co jest kluczowe dla bezpieczeństwa wymiennika ciepła, nawet gdy wszystkie głowice termostatyczne w domu się zamkną.

Funkcje dodatkowe: odmulanie i odpowietrzanie

Dobre sprzęgło to nie tylko rura. Dzięki dużej średnicy, prędkość przepływu wody wewnątrz sprzęgła drastycznie spada. To pozwala pęcherzykom powietrza unieść się do góry (do odpowietrznika), a zanieczyszczeniom opaść na dno (do zaworu spustowego). Sprzęgło działa więc jako skuteczny separator powietrza i odmulacz w jednym.

Tabela: Kiedy sprzęgło jest niezbędne?

Przegląd sprzęgieł z oferty Instalator24.pl

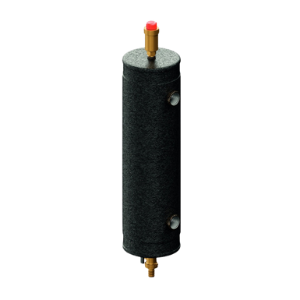

Sprzęgło hydrauliczne SHE-CD Condens do 135 kW 40/100 z ociepleniem EPP Elterm 403135

Produkt do zadań specjalnych i większych kotłowni (do 135 kW). Model "Condens" wyposażony jest w kierownicę przepływu (wkład ze stali nierdzewnej) oraz magnes neodymowy. Separuje nie tylko powietrze, ale i zanieczyszczenia magnetyczne, chroniąc pompy elektroniczne. Dedykowane do kotłów kondensacyjnych, gdzie czystość wody jest priorytetem. Solidna izolacja EPP.

Sprawdź produkt

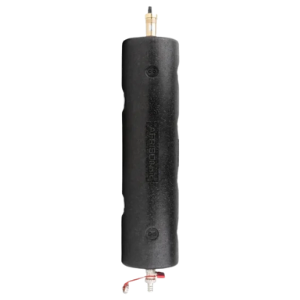

Sprzęgło hydrauliczne BLH 850 z rozdzielaczem 70 kW ocieplone Afriso 9085010

Innowacyjne rozwiązanie 2w1: sprzęgło hydrauliczne zintegrowane z rozdzielaczem kotłowym na dwie pary króćców (dla dwóch obiegów pompowych). Pozwala to zaoszczędzić mnóstwo miejsca w kotłowni i zredukować liczbę połączeń. Idealne do typowego domu jednorodzinnego (np. obieg grzejnikowy + podłogowy). Wykonane z poliamidu (nie koroduje!), w pełnej izolacji termicznej.

Sprawdź produkt

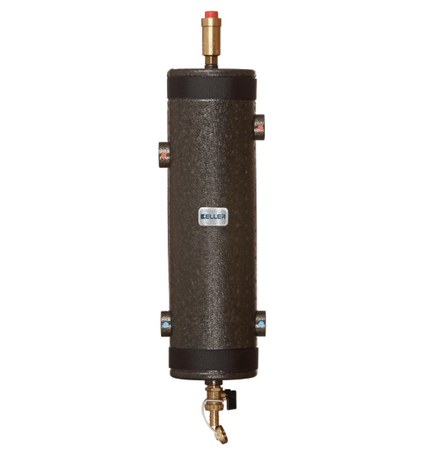

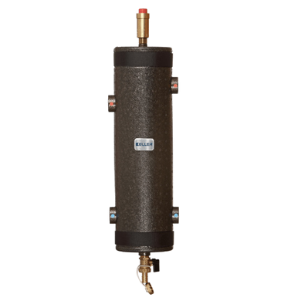

Sprzęgło hydrauliczne z ociepleniem 100 kW GZ 6/4" Keller KEL 715928

Klasyczne, stalowe sprzęgło o dużej mocy (100 kW) i przyłączach 6/4 cala. Prosta i niezawodna konstrukcja dla instalatorów preferujących tradycyjne rozwiązania metalowe. Izolacja z pianki poliuretanowej w estetycznej obudowie minimalizuje straty ciepła. Dobre rozwiązanie do łączenia kaskad kotłów lub rozbudowanych instalacji w małych obiektach komercyjnych.

Sprawdź produkt

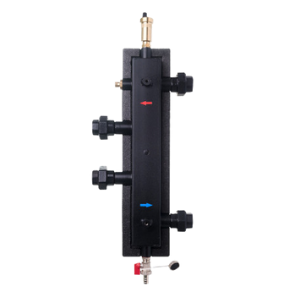

Sprzęgło hydrauliczne CPN 70 DN 25 1" z izolacją Womix 606002

Kompaktowe sprzęgło pionowe polskiej produkcji. Zaprojektowane tak, by pasowało do grup pompowych Womix, tworząc spójny system szybkiego montażu. Przyłącza 1 cal są standardem w domkach jednorodzinnych. W zestawie kompletne wyposażenie: odpowietrznik automatyczny i zawór spustowy. Przystępna cena i wysoka jakość wykonania.

Sprawdź produkt

FAQ – najczęstsze pytania

Sprzęgło czy bufor – co do pompy ciepła?

Do pompy ciepła lepszy jest bufor (nawet mały, 50-100L). Pełni on funkcję sprzęgła (separacja), ale dodatkowo zwiększa zład wody potrzebny do bezpiecznego odszraniania (defrostu) i wydłuża cykle pracy sprężarki.

Czy sprzęgło musi być ocieplone?

Tak! Przez niezaizolowane sprzęgło przepływa gorąca woda prosto z kotła. Bez izolacji działałoby jak grzejnik w kotłowni, marnując energię. Wszystkie markowe modele (Elterm, Afriso) są sprzedawane w otulinie EPP.

Jak dobrać moc sprzęgła?

Moc sprzęgła (np. 70 kW) musi być wyższa niż moc maksymalna kotła. Zbyt małe sprzęgło (o małym przepływie w m³/h) będzie dławić instalację, powodując, że ciepło nie dotrze do grzejników.

Czy sprzęgło montuje się w pionie?

Zazwyczaj tak, aby wykorzystać grawitację do odmulania i odpowietrzania. Istnieją modele poziome, ale są rzadziej stosowane ze względu na gorszą separację powietrza.

Wnioski eksperta

Jeśli w Twojej kotłowni jest więcej niż jedna pompa obiegowa, sprzęgło hydrauliczne to nie luksus, a konieczność. Eliminuje problemy z przepływami, wycisza instalację i chroni kocioł przed brudem. Modele zintegrowane z rozdzielaczem (jak Afriso BLH) to mistrzostwo ergonomii montażu.
