Jak działa zawór zwrotny i gdzie go instalować?

Woda w instalacji powinna płynąć tylko w jedną stronę. Gdy zaczyna się cofać, dochodzi do awarii pomp, wychładzania zasobników lub zanieczyszczenia wody pitnej. Strażnikiem kierunku przepływu jest zawór zwrotny – jak działa to proste urządzenie? Wykorzystuje różnicę ciśnień. Gdy woda płynie "do przodu", uchyla klapkę lub grzybek. Gdy przepływ ustaje lub się cofa, sprężyna (lub grawitacja) natychmiast zamyka zawór. W tym poradniku wyjaśniamy, gdzie montować zawór zwrotny (za licznikiem, przed pompą czy na cyrkulacji?), czym różni się zawór klapowy od sprężynowego i dlaczego montaż zaworu zwrotnego w pionie wymaga odpowiedniego modelu. Analizujemy produkty marek Perfexim i Ferro, wskazując, który zawór zwrotny do pompy będzie najtrwalszy.

Grzybek (sprężyna) czy Klapa (grawitacja) – różnice

Zawór grzybkowy (sprężynowy) działa w dowolnej pozycji. Sprężyna dociska uszczelkę, więc zawór zamyka się błyskawicznie, eliminując uderzenia hydrauliczne, ale stawia pewien opór przepływowi. Zawór klapowy działa grawitacyjnie – luźna klapka zamyka się pod wpływem ciężaru wody cofającej się. Ma minimalne opory przepływu (idealny do grawitacji CO), ale może być montowany tylko w poziomie i często stuka przy zamykaniu.

Kluczowe miejsca montażu: Wodomierz, Pompa, Boiler

1. Za wodomierzem: (Jako zawór antyskażeniowy) Zapobiega cofaniu się wody z domowej instalacji do sieci wodociągowej. 2. Za pompą głębinową/hydroforową: Utrzymuje słup wody w rurze, aby pompa nie musiała za każdym razem zasysać wody od zera i nie pracowała na sucho. 3. Na dopływie zimnej wody do bojlera: Zapobiega cofaniu się ciepłej wody do rur z zimną wodą (co grozi rozwojem bakterii i stratami energii). 4. Na cyrkulacji C.W.U.: Wymusza obieg w jedną stronę.

Materiał grzybka – dlaczego mosiądz jest lepszy?

W tanich zaworach grzybek jest plastikowy. Z czasem plastik kruszeje lub odkształca się pod wpływem gorącej wody, tracąc szczelność. Grzybek mosiężny jest "wieczny" – odporny na temperaturę i uderzenia ciśnienia. Warto dopłacić do wersji z mosiężnym wnętrzem (np. Perfexim), szczególnie w instalacjach grzewczych i przy pompach.

Tabela: Dobór zaworu do instalacji

Modele zaworów z oferty Instalator24.pl

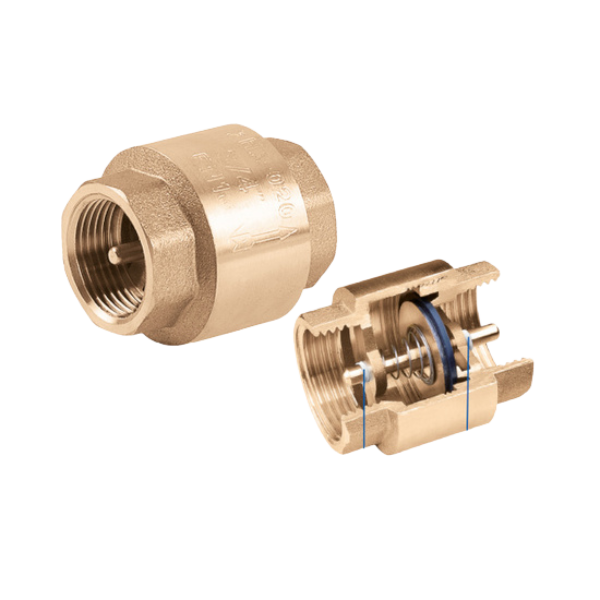

Zawór zwrotny PHA-020 z grzybkiem mosiężnym 1" Perfexim 04-020-0250-000

Solidny zawór sprężynowy z pełnym przelotem. Wyróżnia się mosiężnym grzybkiem, co gwarantuje długowieczność nawet przy pracy z gorącą wodą w instalacjach CO. Sprężyna ze stali nierdzewnej zapewnia szybkie i pewne domknięcie. Średnica 1 cal jest standardem przy pompach obiegowych i hydroforach. Wytrzymałość ciśnieniowa PN10/PN16 sprawia, że jest to bezpieczny wybór do domowych instalacji.

Sprawdź produkt

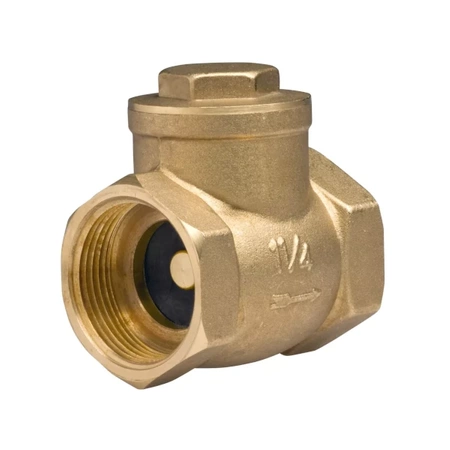

Zawór zwrotny z klapą 1" PN16 Ferro ZZK3

Klasyczny zawór klapowy, niezastąpiony w instalacjach grawitacyjnych lub tam, gdzie opory przepływu muszą być minimalne. Mosiężna klapa otwiera się swobodnie pod naporem wody i zamyka grawitacyjnie przy braku przepływu. Wymaga montażu w pozycji poziomej, korkiem do góry (aby umożliwić serwis i czyszczenie). Prosta, bezawaryjna konstrukcja, która "nie dławi" pompy.

Sprawdź produkt

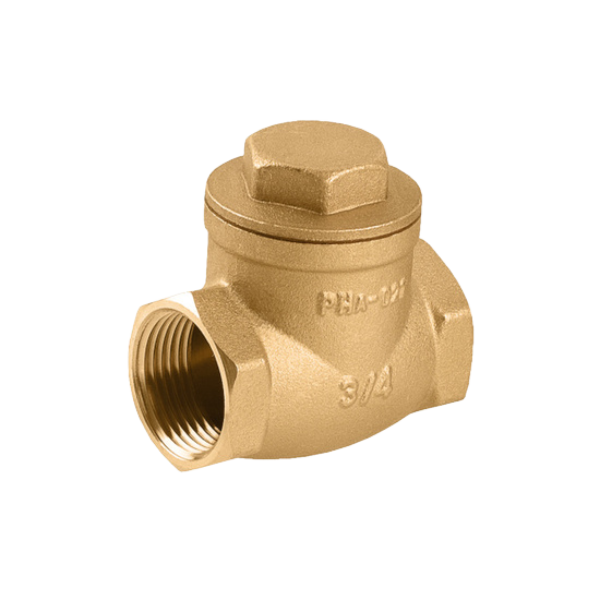

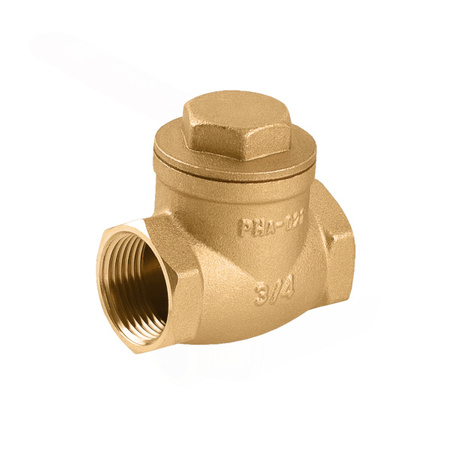

Zawór zwrotny PHA-021 klapowy 1/2" Perfexim 04-021-0150-000

Mniejsza wersja zaworu klapowego, dedykowana do rur 1/2 cala. Idealna do zastosowania przy małych obiegach pomocniczych lub w instalacjach solarnych grawitacyjnych. Mosiężny korpus i uszczelnienie NBR zapewniają szczelność. Korek rewizyjny pozwala na łatwe usunięcie ewentualnych zanieczyszczeń, które mogłyby zablokować klapkę, bez konieczności wycinania zaworu z rur.

Sprawdź produkt

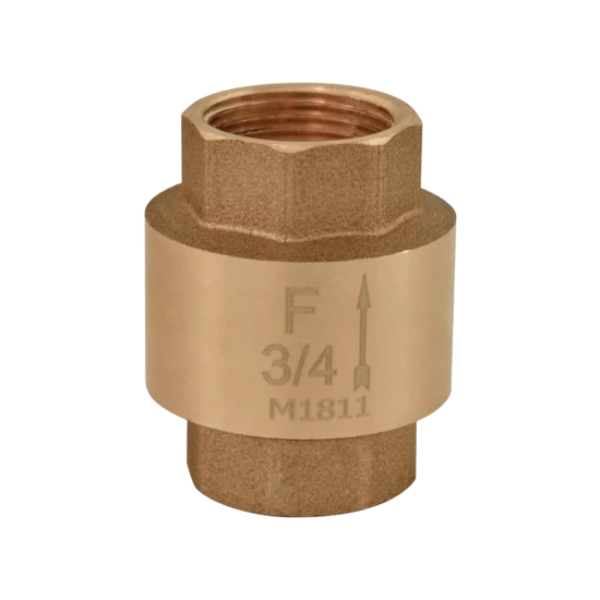

Zawór zwrotny z elementem zamykającym 3/4" Ferro ZZ2

Uniwersalny zawór zwrotny sprężynowy do instalacji wodnych. Średnica 3/4" jest typowa dla przyłączy bojlerów i głównych pionów w mieszkaniach. Grzybek wykonany z tworzywa technicznego lub mosiądzu (zależnie od partii, seria ZZ2 ma solidne prowadzenie). Działa cicho i skutecznie zapobiega cofaniu się wody. Możliwość pracy w pionie i poziomie to jego największa zaleta montażowa.

Sprawdź produkt

FAQ – najczęstsze pytania

Dlaczego zawór zwrotny stuka?

Stukanie (uderzenie hydrauliczne) występuje, gdy zawór zamyka się gwałtownie pod wpływem cofającej się wody o dużym ciśnieniu. Częściej dotyczy to zaworów klapowych. W instalacjach z hydroforem warto stosować zawory sprężynowe dobrej jakości i naczynia przeponowe.

Czy zawór zwrotny obniża ciśnienie?

Tak, każdy zawór zwrotny stawia opór. Zawory sprężynowe zabierają ok. 0,1-0,3 bara ciśnienia (na pokonanie sprężyny). Zawory klapowe stawiają opór minimalny.

Gdzie zamontować zawór przy pompie głębinowej?

Pierwszy zawór powinien być tuż nad pompą (często jest wbudowany, ale warto dać mosiężny zewnętrzny). Kolejny co ok. 30-50 metrów pionu, jeśli studnia jest głęboka, oraz obowiązkowo przed zbiornikiem hydroforowym w domu.

Czy zawór zwrotny można czyścić?

Zawory klapowe mają korek rewizyjny, więc można je czyścić. Zawory sprężynowe są zazwyczaj nierozbieralne – jeśli wpadnie kamień i uszkodzi uszczelkę, zawór trzeba wymienić.

Wnioski eksperta

Bez zaworów zwrotnych instalacja nie ma prawa działać poprawnie. Do pomp i hydroforów wybieraj wyłącznie solidne zawory zwrotne sprężynowe z mosiężnym grzybkiem (Perfexim/Ferro). Do starych instalacji grawitacyjnych jedynym słusznym wyborem jest zawór klapowy, który nie zdławi swobodnego przepływu ciepła.
