Jak działa zawór bezpieczeństwa w instalacji cwu?

Woda podgrzewana w zasobniku (bojlerze) zwiększa swoją objętość. Jeśli instalacja jest szczelna, a woda nie ma gdzie "uciec", ciśnienie gwałtownie rośnie. Bez zabezpieczenia bojler mógłby pęknąć jak bomba. Zawór bezpieczeństwa na zasobniku to ostatnia deska ratunku. Jak działa zawór bezpieczeństwa cwu? Gdy ciśnienie przekroczy bezpieczny poziom (zazwyczaj 6 lub 8 bar), sprężyna w zaworze ustępuje, a nadmiar wody jest wyrzucany na zewnątrz. W tym artykule wyjaśniamy, po co jest zawór bezpieczeństwa cwu, dlaczego nie wolno go mylić z zaworem do CO (3 bary) i jak poprawnie wykonać montaż zaworu bezpieczeństwa, aby spać spokojnie.

Fizyka wody – dlaczego ciśnienie rośnie?

Woda jest nieściśliwa. Podgrzana od 10°C do 60°C zwiększa swoją objętość o blisko 2%. W zamkniętym zbiorniku 120L to dodatkowe 2 litry wody, które muszą się gdzieś podziać. Normalnie przejmuje je naczynie przeponowe (wyrównawcze). Jeśli naczynie jest uszkodzone lub go brak, ciśnienie skacze błyskawicznie. Zawór bezpieczeństwa upuszcza te "2 litry" do kanalizacji, chroniąc zbiornik przed rozerwaniem spawów.

3 bary czy 6 barów? Kolory mają znaczenie

To kluczowe rozróżnienie! * Instalacja CO (Czerwony kapturek): Ciśnienie robocze to 1.5 bar. Zawór otwiera się przy 3 barach (rzadziej 2.5). * Instalacja CWU (Niebieski/Czarny kapturek): Woda w sieci ma już 3-4 bary. Zawór musi otwierać się przy 6, 8 lub 10 barach. Zamontowanie zaworu 3 bar do bojlera spowoduje, że będzie on ciągle lał wodę (bo ciśnienie sieciowe go otworzy).

Gdzie montować? Zakazane zawory odcinające!

Zawór bezpieczeństwa montuje się na dopływie zimnej wody do bojlera. Najważniejsza zasada: między bojlerem a zaworem bezpieczeństwa NIE WOLNO montować żadnych zaworów odcinających. Droga ujścia ciśnienia musi być zawsze otwarta. Wylot zaworu powinien być skierowany w dół, najlepiej nad lejek kanalizacyjny, aby było widać wyciek.

Tabela: Dobór zaworu do instalacji

Zawory z oferty Instalator24.pl

Zawór bezpieczeństwa Afriso MS GW 1/2" x 3/4" 3 bar c.o. 42390

Klasyczny zawór do instalacji grzewczych (CO). Czerwony kołpak oznacza ciśnienie otwarcia 3 bary – standard dla kotłów gazowych i węglowych w domach jednorodzinnych. Korpus z mosiądzu, membrana odporna na glikol i wysoką temperaturę. Większy wylot (3/4") ułatwia odprowadzenie zrzutu. Niezbędny element każdej kotłowni.

Sprawdź produkt

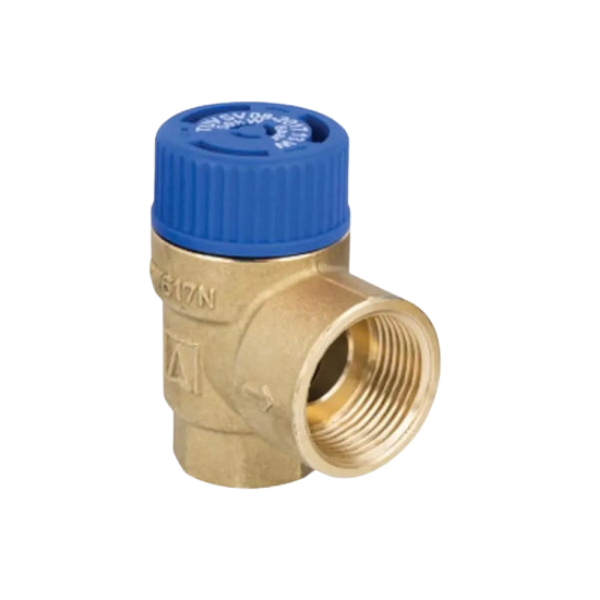

Zawór bezpieczeństwa Afriso MSW GW 3/4" x 1" 8 bar c.w.u. 42426

Zawór do zabezpieczania zasobników ciepłej wody (CWU). Ciśnienie 8 barów. Niebieski kołpak. Atest higieniczny do wody pitnej. Duża średnica (3/4" wejście, 1" wyjście) pozwala na szybki zrzut wody przy dużych zasobnikach (powyżej 200 litrów). Solidna konstrukcja zapobiega "klejeniu się" membrany.

Sprawdź produkt

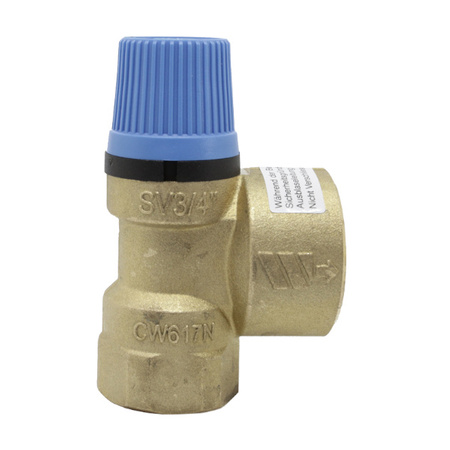

Zawór bezpieczeństwa 1" x 1 1/4" 6 bar SVW/E WATTS 10004749

Duży zawór przemysłowy o nastawie 6 barów. Przeznaczony do dużych zasobników lub instalacji o niższym ciśnieniu roboczym. Marka WATTS słynie z precyzji wykonania. Ten model sprawdzi się w instalacjach, gdzie ciśnienie sieciowe jest redukowane do np. 3-4 barów, a bojler ma wytrzymałość tylko 6 barów.

Sprawdź produkt

Zawór bezpieczeństwa 1 1/4" x 1 1/2" 3 bar SVH/E WATTS 10004775

Zawór gigant do instalacji CO o dużej mocy (np. kotłownie w blokach, szkołach). Średnica 1 1/4 cala zapewnia ogromną przepustowość zrzutu. Nastawa 3 bary. Element niezbędny w zabezpieczaniu kotłów o mocy powyżej 50-100 kW, gdzie mały zaworek 1/2" nie zdążyłby upuścić ciśnienia w razie awarii.

Sprawdź produkt

FAQ – najczęstsze pytania

Dlaczego zawór bezpieczeństwa kapie?

To zazwyczaj objaw braku poduszki powietrznej w naczyniu przeponowym. Woda nie ma gdzie się rozszerzać, ciśnienie rośnie i zawór działa prawidłowo – upuszcza nadmiar. Sprawdź naczynie!

Czy można użyć wężyka do odpływu?

Nie zaleca się długich, cienkich wężyków. Odpływ powinien być rurą o średnicy równej lub większej niż wylot zaworu, z widoczną przerwą (lejek), abyś widział, kiedy zawór cieknie.

Czy zawór bezpieczeństwa jest jednorazowy?

Teoretycznie nie, ale w praktyce, jeśli zadziała (otworzy się), często pod membranę podchodzi kamień i zawór nie domyka się szczelnie (kropelkuje). Wtedy często trzeba go wymienić.

Wnioski eksperta

Zawór bezpieczeństwa to najważniejszy, a zarazem najtańszy element ochrony Twojej kotłowni. Nie oszczędzaj na nim. Do bojlera wybierz Afriso MSW (niebieski), do kotła Afriso MS (czerwony). I nigdy, przenigdy nie zaślepiaj kapiącego zaworu!
