Jak działa zawór bezpieczeństwa w instalacji CO i CWU?

Jak działa zawór bezpieczeństwa? To element, który chroni instalację przed nadciśnieniem. Sprężyna dociska grzybek do gniazda, a po przekroczeniu nastawy zawór otwiera się i upuszcza medium do kanalizacji lub na bezpieczne odprowadzenie. W zaworze bezpieczeństwa CO upuszczane jest najczęściej medium grzewcze (woda lub roztwór glikolu), a w zaworze bezpieczeństwa CWU – woda użytkowa z zasobnika. Prawidłowy dobór i montaż zaworu bezpieczeństwa decydują o tym, czy ochrona zadziała natychmiast, zanim ciśnienie zdąży zagrozić wymiennikowi, pompie, zasobnikowi czy złączom.

Zawór bezpieczeństwa CO vs zawór bezpieczeństwa CWU – różnice

W obiegu centralnego ogrzewania typowe nastawy to 2,5–3 bary, a materiał i konstrukcja przystosowane są do pracy z wodą grzewczą oraz do współpracy z naczyniem przeponowym. W obiegu ciepłej wody użytkowej standardem są zawory 6 bar, a w grupie bezpieczeństwa CWU znajdziesz dodatkowo zawór zwrotny i spustowy. Różnią się także miejsca montażu i wymagania co do odprowadzenia – w CWU zrzut musi być widoczny i bezpiecznie odprowadzony, w CO spust prowadzi się najczęściej do odpływu z przerwą powietrzną.

Montaż zaworu bezpieczeństwa – gdzie i jak go wpiąć

• Montaż jak najbliżej chronionego urządzenia: przy źródle ciepła (CO) lub na króćcu zimnej wody zasobnika (CWU).
• Bez armatury odcinającej między zaworem a chronioną objętością – to krytyczny warunek bezpieczeństwa.
• Krótki, drożny przewód spustowy o średnicy nie mniejszej niż króciec zaworu; zakończenie z przerwą powietrzną.
• Regularne testowanie dźwigienką (jeśli jest) oraz kontrola, czy zrzut nie jest zablokowany.

Mini‑tabela: nastawy i przyłącza

Mini‑tabela: typowe błędy → skutek → poprawka

Polecane zawory bezpieczeństwa

Zawór bezpieczeństwa Afriso MS GW 3/4" x 1" 3 bar c.o. 42391

Model do instalacji grzewczych, którego zadaniem jest szybkie odciążenie obiegu CO przy wzroście ciśnienia powyżej typowej nastawy 3 bar. Korpus i sprężyna są dobrane do pracy w warunkach zmiennych temperatur, a standardowe przyłącza ułatwiają montaż bez przeróbek króćców w kotle czy pompie ciepła. W praktyce sprawdza się blisko źródła ciepła, gdzie minimalna długość przewodu spustowego skraca czas reakcji i redukuje straty ciśnienia na odprowadzeniu. To rozsądny wybór do nowych i modernizowanych kotłowni, w których liczy się przewidywalność działania i prosta kontrola serwisowa testem dźwigienki.

Zawór bezpieczeństwa zasobnika z zaworem zwrotnym Afriso AF4 GZ 1/2" GW 1/2" 6,7bar 4221210

Kompaktowy zespół do zasobników CWU, łączący funkcję zaworu bezpieczeństwa z zaworem zwrotnym na dopływie zimnej wody. Rozwiązanie ogranicza ryzyko cofania się wody do sieci i jednocześnie chroni zbiornik przed wzrostem ciśnienia podczas nagrzewu, co jest typowym zjawiskiem w zamkniętych instalacjach z zaworem zwrotnym. Dzięki czytelnemu kierunkowi przepływu i standardowym gwintom montaż jest szybki, a serwis sprowadza się do okresowej kontroli szczelności i drożności spustu. To dobry wybór, gdy potrzebujesz porządku w kotłowni i chcesz uniknąć błędów wynikających z montażu wielu luźnych elementów armatury na krótkim odcinku przy zasobniku.

Zawór bezpieczeństwa Afriso MSW GW 3/4" x 1" 6 bar c.w.u. 42425

Klasyczny zawór bezpieczeństwa do obiegów CWU z nastawą 6 bar, wyposażony w solidny mechanizm sprężynowy i korpus przygotowany do pracy z wodą użytkową. Montowany na zimnym zasilaniu zasobnika stabilnie trzyma nastawę i skutecznie odprowadza nadmiar ciśnienia w czasie cykli nagrzewu, co ogranicza ryzyko zadziałania grupy bezpieczeństwa w sposób gwałtowny. W kotłowniach domowych liczy się przewidywalność i łatwy serwis, dlatego producent przewidział wygodny dostęp do elementów kontrolnych i właściwe oznaczenia kierunku przepływu. To praktyczne rozwiązanie, gdy zależy Ci na prostocie i kompatybilności z typowymi gwintami przy zasobnikach domowych.

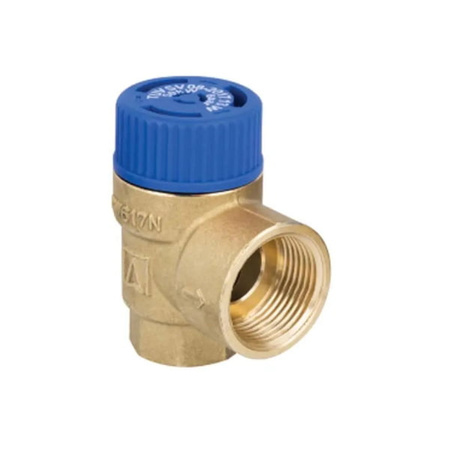

Zawór bezpieczeństwa Afriso MSW GW 1/2" x 3/4" 6 bar c.w.u. 42421

Wariant o mniejszym przyłączu, który sprawdza się w kompaktowych zasobnikach CWU i modernizacjach, gdzie średnice instalacji są zróżnicowane. Mimo mniejszych gabarytów zapewnia właściwy przepływ podczas zadziałania, a staranne wykonanie gniazda sprzyja utrzymaniu szczelności w normalnej pracy z wahaniami temperatury. Zawór jest intuicyjny w montażu, a po połączeniu z odcinkiem spustowym zakończonym przerwą powietrzną pozwala zachować zgodność z dobrymi praktykami higienicznymi. To dobry wybór w miejscach, gdzie każdy centymetr ma znaczenie, a instalacja ma być możliwie prosta i bezawaryjna przez długie lata.

FAQ – najczęstsze pytania

Czy zawór może „kapać” po każdym nagrzaniu zasobnika?

Tak, niewielki zrzut w CWU jest normalny. Zwiększa się przy wysokiej temperaturze i braku naczynia przeponowego po stronie wody użytkowej.

Dlaczego zawór w CO zadziałał bez wyraźnej przyczyny?

Najczęściej to brak poduszki gazowej w naczyniu przeponowym lub zbyt mała jego pojemność.

Czy mogę wstawić zawór kulowy między zasobnik a zawór bezpieczeństwa?

Nie. Między chronioną objętością a zaworem nie wolno stosować armatury odcinającej.

Jak często testować zawór?

Raz na sezon grzewczy w CO oraz przy każdym przeglądzie zasobnika w CWU.

Jaki spadek przewodu spustowego przyjąć?

Zapewnij grawitacyjny zrzut, bez syfonów i przewężeń, w średnicy nie mniejszej niż króciec zaworu.

Czy zawór bezpieczeństwa wymaga filtra?

Nie, ale drożny spust i brak zanieczyszczeń w instalacji poprawia kulturę pracy.

Wnioski eksperta

Zawór bezpieczeństwa CO i zawór bezpieczeństwa CWU to prosta, ale kluczowa ochrona. Montuj je blisko chronionej objętości, bez odcięcia, z drożnym zrzutem i przerwą powietrzną. Regularnie testuj działanie i kontroluj naczynie przeponowe, a instalacja odwdzięczy się spokojną i przewidywalną pracą.
