Jak działa zawór bezpieczeństwa w instalacjach C.O. i C.W.U.

Zawór bezpieczeństwa CO i zawór bezpieczeństwa CWU to ostatnia bariera chroniąca instalację przed skutkami wzrostu ciśnienia – od wycieku po uszkodzenie wymiennika czy zasobnika. Zawór działa prosto: sprężyna utrzymuje grzybek na gnieździe do chwili, gdy ciśnienie przekroczy nastawę; wtedy zawór bezpieczeństwa się otwiera i upuszcza medium do kanału zrzutowego. Kluczowe jest nie tylko samo urządzenie, lecz także montaż zaworu bezpieczeństwa – jak najbliżej źródła zagrożenia (kocioł, wężownica zasobnika), bez armatury odcinającej między chronionym elementem a zaworem, ze swobodnym spływem zrzutu. O poprawności decydują: odpowiednia nastawa (np. typowo 3 bar dla CO, 6 bar dla zasobników CWU), właściwy przekrój i krótka droga zrzutowa. W praktyce pytanie „zawory bezpieczeństwa – jaki wybrać?” sprowadza się do dopasowania nastawy do ciśnienia roboczego oraz zgodności z kartą urządzenia (kotła, zasobnika).

Montaż zaworu bezpieczeństwa – gdzie, jak i z jakimi dodatkami

• Umiejscowienie: bezpośrednio na zasilaniu kotła gazowego (CO) i przy króćcu zasobnika/wężownicy (CWU), możliwie pionowo.
• Droga zrzutu: grawitacyjna, krótka, odporna na temperaturę; zakończona w bezpiecznym miejscu (lejek, kanalizacja zgodnie z przepisami).
• Bez armatury odcinającej pomiędzy chronionym elementem a zaworem; manometr i odpowietrznik – mile widziane dodatki.
• W CWU zalecana grupa bezpieczeństwa z zaworem zwrotnym i upustowym – chroni zasobnik przed wzrostami ciśnienia wskutek rozszerzalności.

Dobór nastawy: jakie zawory bezpieczeństwa wybrać do CO i CWU

• CO: typowo 3 bar (zgodnie z wymaganiami kotła/instalacji). Zawór musi mieć wydajność adekwatną do mocy źródła.
• CWU: zwykle 6 bar w grupach bezpieczeństwa zasobników; alternatywnie zawór temperatury‑ciśnienia wg zaleceń producenta.
• Niskie nastawy (np. 1,5 bar) – tylko tam, gdzie producent urządzenia przewiduje taką ochronę i parametry robocze są niższe.

Mini‑tabela: nastawy i typowe zastosowania

Mini‑tabela: checklista uruchomienia

Polecane zawory z oferty Instalator24.pl

Zawór bezpieczeństwa 3/4" 3 bar WATTS 10004740

Zawór do typowych układów CO z nastawą 3 bar. Stabilna praca sprężyny i powtarzalna charakterystyka otwarcia sprawdzają się w kotłach kondensacyjnych i niskotemperaturowych instalacjach grzejnikowych. Dobry wybór, gdy chcesz standardowej ochrony kotła i wymiennika bez „fałszywych” upustów przy normalnych wahaniach ciśnienia.

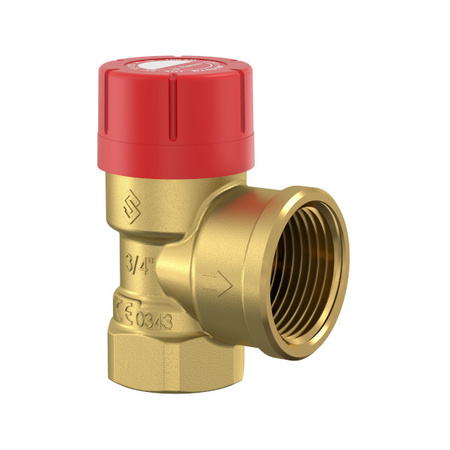

Zawór bezpieczeństwa do instalacji c.o. Prescor 1 3 bar Flamco 27045

Precyzyjna ochrona obiegów CO. Prescor ma uznanie instalatorów za kulturę pracy i szczelność gniazda po zadziałaniu. Warto w instalacjach o dużych wahaniach temperatury, gdzie liczy się stabilność nastawy i pewny powrót do pozycji zamkniętej po zrzucie.

Zawór bezpieczeństwa Afriso MSW GW 3/4" x 1" 6 bar c.w.u. 42425

Klasyka dla zasobników CWU. Nastawa 6 bar odpowiada wymaganiom wielu wężownic i zbiorników ciepłej wody. Świetna baza do grup bezpieczeństwa, zwłaszcza gdy łączysz zasobnik z pompą ciepła lub kotłem kondensacyjnym i zależy Ci na przewidywalnym upuście przy wzroście ciśnienia.

Zawór bezpieczeństwa Afriso MS GW 1/2" x 3/4" 1,5 bar c.o. 42376

Niska nastawa do układów wymagających ograniczenia ciśnienia już przy 1,5 bar. Stosuj wyłącznie zgodnie z wytycznymi producenta chronionego urządzenia (np. specyficzne wymienniki/układy). Dla instalatora to narzędzie do zadań specjalnych, nie „uniwersalny zamiennik” zaworu 3‑barowego.

FAQ – najczęstsze pytania o zawory zabezpieczające

Jak często sprawdzać stan zaworu bezpieczeństwa?

Przy każdym przeglądzie źródła ciepła oraz po nietypowych zadziałaniach. Kontroluj drożność zrzutu.

Czy można montować zawór poziomo?

Preferowana pozycja pionowa; dopuszczalność pozycji poziomej sprawdź w instrukcji producenta.

Czy zawór „kapiący” trzeba wymienić?

Najpierw sprawdź ciśnienie w układzie i naczynie przeponowe; jeśli szczelina nie domyka, zawór wymień.

Dlaczego zawór CWU „puszcza” po podgrzaniu wody?

To normalne, gdy brak kompensacji rozszerzalności; zastosuj grupę bezpieczeństwa i sprawdź zawór zwrotny.

Czy warto dołożyć manometr przed zaworem?

Tak – ułatwia diagnostykę zadziałań i ustawień automatyki.

Co z odprowadzeniem zrzutu?

Zapewnij odporność na temperaturę i możliwość kontrolnego wglądu (lejek sygnalizacyjny).

Wnioski eksperta

Poprawnie dobrany i zamontowany zawór bezpieczeństwa CO lub zawór bezpieczeństwa CWU to „polisa” całej instalacji. Trzymaj się nastaw zalecanych przez producenta urządzenia, pilnuj drogi zrzutowej i serwisu – a układ będzie pracował bezpiecznie przez lata.
