Jak działa wymiennik ciepła w instalacji grzewczej?

Wymiennik ciepła CO przekazuje energię między obiegami bez mieszania mediów. Najczęściej jest to wymiennik płytowy, w którym cienkie płyty tworzą kanały o przeciwprądowym przepływie. Taki układ zwiększa różnicę temperatur i sprawność. Zrozumienie „zasada działania wymiennika” pomaga prawidłowo go dobrać i wpiąć: liczą się przepływy, ΔT, spadki ciśnienia i kompatybilność materiałowa. Do czego służy? Do separacji układu otwartego od zamkniętego, do CWU, do sprzęgania kotła z pompą ciepła. Poniżej najważniejsze informacje „do czego służy wymiennik ciepła” w praktyce.

Zasada działania i konstrukcja

• Kanały przeciwprądowe zwiększają efektywną różnicę temperatur.
• Przetłoczenia płyt poprawiają mieszanie i transfer ciepła.
• Lut (miedź/nikiel) i stal dobiera się do medium i temperatury pracy.

Typowe zastosowania w domu

• Separacja układu stałopalnego od zamkniętego.
• Ładowanie zasobnika CWU z kotła lub pompy.
• Odbiór ciepła z obiegu technologicznego lub kominka z płaszczem.

Parametry doboru

• Moc i ΔT – im wyższe ΔT, tym mniejszy wymiennik przy tej samej mocy.
• Przepływy i spadki – muszą pasować do pomp obiegowych.
• Materiał i lut – zgodność z medium (glikol, woda, inne).

Mini‑tabela: przepływ ↔ ΔT

Polecane wymienniki płytowe

Wymiennik ciepła płytowy 50 kW 1" Goshe 0350.650

Kompaktowy wymiennik do typowych mocy w domach, który łączy dobrą powierzchnię wymiany z akceptowalnym spadkiem ciśnienia. Sprawdza się przy separacji kotła stałopalnego od instalacji zamkniętej oraz przy współpracy z zasobnikiem CWU. W praktyce pozwala utrzymać stabilne przepływy i kontrolować temperatury bez przeciążania pomp. To punkt wyjścia, gdy chcesz zrozumieć, jak wymiennik ciepła CO wpływa na całą hydraulikę: decyduje o ΔT, doborze pomp i kulturze pracy układu. Prosty montaż i przewidywalna eksploatacja ułatwiają późniejsze serwisowanie bez skomplikowanych przestojów w sezonie oraz poza nim podczas przeglądów okresowych instalacji.

Wymiennik ciepła 30 płytowy 35 kW 3/4" PROMAG PGM‑3/4c‑30

Rozwiązanie dla mniejszych mocy, w którym liczy się kompakt i prosta integracja z domową kotłownią. Przy ładowaniu CWU lub separacji niewielkich obiegów grzewczych wymiennik utrzymuje wymagane ΔT bez nadmiernego spadku ciśnienia. To praktyczny wybór do mieszkań, segmentów lub strefowych modernizacji, gdzie wymiennik płytowy ma działać przewidywalnie i nie wymuszać zmian pomp. Łatwy dobór przy znanych przepływach i temperaturach wejściowych upraszcza cały projekt, a klarowna geometria przyłączy zmniejsza ryzyko błędów montażowych i nieszczelności po stronie instalacji wodnej w układzie grzewczym domu jednorodzinnego lub lokalu mieszkalnego.

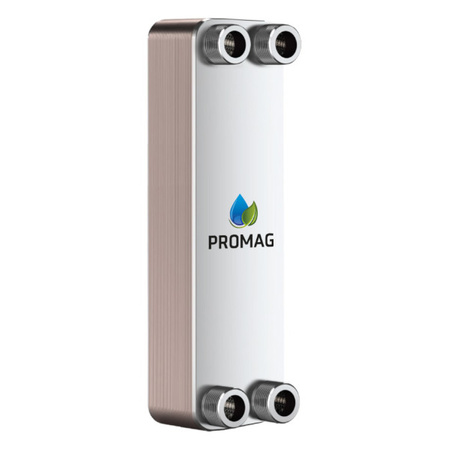

Wymiennik ciepła 20 płytowy 25 kW 3/4" PROMAG PGM‑3/4c‑20

Jeszcze bardziej kompaktowy wariant do lokalnych zastosowań, w których liczy się szybkie osiąganie zadanych parametrów i ograniczona przestrzeń montażowa. Dobrze współpracuje z małymi zasobnikami CWU i obiegami o niższych przepływach. To dobra ilustracja, „do czego służy wymiennik ciepła”: separuje, stabilizuje i porządkuje obieg energii bez mieszania wód. Prosty dobór i przejrzyste podłączenie sprzyjają krótkim przestojom przy serwisie, a gospodarka spadkami ciśnienia pozwala dobrać pompy, które nie będą pracowały skrajnie. Sprawdza się tam, gdzie chcesz rozsądnie rozdzielić obiegi i zachować wysoki komfort użytkowania ciepłej wody użytkowej przez cały rok.

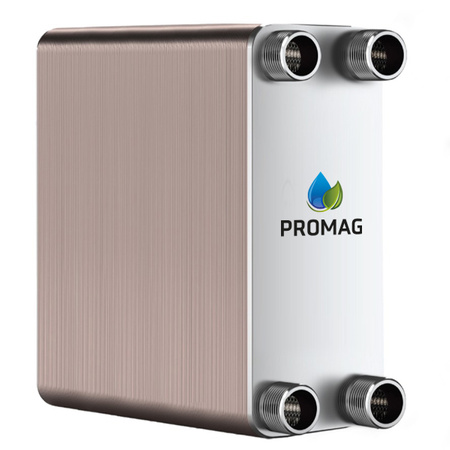

Wymiennik ciepła 100 płytowy 220 kW 1" PROMAG PGM‑1c‑100

Mocniejszy wymiennik do rozbudowanych kotłowni domowych i małych obiektów usługowych. Zapewnia dużą powierzchnię wymiany i stabilny transfer przy wyższych mocach chwilowych. Jeśli zasilasz kilka obiegów lub ładujesz większy zasobnik, ten model ułatwia utrzymanie założonego ΔT. To dobry przykład, jak wymiennik ciepła CO kształtuje parametry całej instalacji – pozwala dobrać pompy i średnice tak, by uniknąć hałasu i spadków komfortu. W praktyce przekłada się to na równomierny rozdział energii, przewidywalną eksploatację i mniejszą liczbę interwencji serwisowych po rozruchu, zwłaszcza w sezonie zimowym o zmiennym profilu obciążeń w budynku mieszkalnym lub usługowym.

FAQ – najczęstsze pytania

Czy wymiennik zawsze musi być płytowy?

Nie, ale w domach to standard ze względu na kompakt, sprawność i łatwy montaż.

Jak liczyć moc wymiennika?

Od mocy do przeniesienia, znanego ΔT i dopuszczalnych spadków ciśnienia – to podstawa doboru.

Czy wymiennik obniża sprawność źródła?

Wprowadza spadek ciśnienia, ale poprawnie dobrany nie pogarsza komfortu ani bilansu energii.

Wnioski eksperta

Znaj swoje ΔT, przepływy i medium – a wymiennik odwdzięczy się stabilnym transferem i czystą hydrauliką. To „niewidoczny” element, który decyduje o kulturze pracy całej instalacji.
