Jak działa sprzęgło hydrauliczne i kiedy warto je montować?

W nowoczesnych, rozbudowanych instalacjach grzewczych często dochodzi do "wojny pomp". Pompa w kotle chce tłoczyć wodę swoim tempem, a pompy na podłogówce swoim. Efekt? Szumy, błędy przepływu i niedogrzane pomieszczenia. Rozwiązaniem jest sprzęgło hydrauliczne. Ale co to właściwie jest? To "rura o dużej średnicy", która tworzy strefę zerowego ciśnienia różnicowego, oddzielając hydraulicznie obieg kotłowy od obiegu grzewczego. W tym artykule wyjaśniamy jak działa sprzęgło CO, dlaczego jest niezbędne przy kotłach kondensacyjnych i pompach ciepła, oraz rozstrzygamy dylemat: sprzęgło czy bufor? Przedstawiamy też gotowe, ocieplone modele marek Afriso, Keller i Womix, które ułatwiają zastosowanie sprzęgła hydraulicznego w każdej kotłowni.

Problem: Konflikt pomp obiegowych

Wyobraź sobie, że kocioł ma małą pompę, a w domu masz 200 m² podłogówki z potężną pompą mieszającą. Pompa podłogowa "wyssie" wodę z kotła szybciej, niż ten zdąży ją podgrzać, albo pompa kotłowa będzie dławiona przez zamknięte zawory. Powoduje to niestabilną pracę, taktowanie kotła i hałas. Sprzęgło sprawia, że kocioł "widzi" tylko krótki obieg przez sprzęgło, pracując w idealnych dla siebie warunkach.

Jak to działa? Rozdzielenie przepływów

W sprzęgle woda z kotła miesza się z wodą wracającą z instalacji. Dzieje się to swobodnie, bez oporów. Dzięki temu: 1. Pompa kotłowa zapewnia tylko przepływ przez kocioł i sprzęgło. 2. Pompy instalacyjne pobierają ze sprzęgła tyle wody, ile potrzebują. Przepływy są niezależne. Dodatkowo sprzęgło pełni funkcję odmulacza (brud opada na dno) i odpowietrznika (powietrze ucieka górą).

Sprzęgło czy bufor – co wybrać?

Sprzęgło ma małą pojemność (kilka litrów) i służy tylko do hydrauliki. Bufor to duży zbiornik (100L+), który też sprzęga instalację, ale dodatkowo magazynuje energię. Przy pompach ciepła zazwyczaj stosuje się mały bufor w roli sprzęgła (zwiększenie zładu wody do defrostu). Przy kotłach gazowych klasyczne sprzęgło jest lepsze – mniejsze, tańsze i szybciej reaguje na zmiany temperatury.

Tabela: Kiedy sprzęgło jest konieczne?

Sprzęgła z oferty Instalator24.pl

Sprzęgło hydrauliczne BLH 801 70 kW ocieplone Afriso 9080110

Kompaktowe i estetyczne sprzęgło do mocy 70 kW, co pokrywa zapotrzebowanie każdego domu jednorodzinnego i małych obiektów komercyjnych. W zestawie znajduje się odpowietrznik automatyczny (góra), zawór spustowy (dół) oraz wysokiej jakości izolacja EPP (czarna pianka). Unikalna konstrukcja wewnętrzna z kierownicą przepływu (siatką) wspomaga separację powietrza i zanieczyszczeń. Gotowe do montażu.

Sprawdź produkt

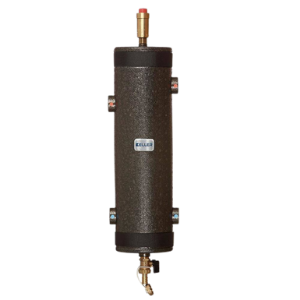

Sprzęgło hydrauliczne z ociepleniem 70 kW 32/80 GW 5/4" Keller KEL 715911

Solidne rozwiązanie marki Keller. Stalowy korpus z przyłączami 5/4" (DN32) zapewnia minimalne opory przepływu. Dedykowane do układów o mocy do 70 kW. Izolacja termiczna ogranicza straty ciepła w kotłowni. Prosta, sprawdzona konstrukcja, która idealnie współpracuje z rozdzielaczami kotłowymi Keller, tworząc spójny system dystrybucji ciepła.

Sprawdź produkt

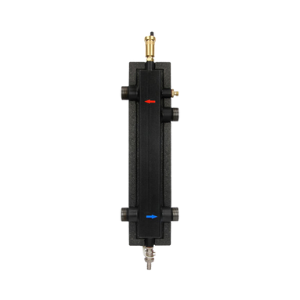

Sprzęgło hydrauliczne XPN60 1 1/4" DN 32 z izolacją Womix 611052

Womix to specjalista od grup pompowych. Sprzęgło XPN60 zostało zaprojektowane tak, aby idealnie pasowało rozstawem i wymiarami do grup pompowych tej marki, co pozwala budować estetyczne i kompaktowe węzły cieplne. Wykonane ze stali, malowane proszkowo, w pełnej izolacji. Przyłącza 1 1/4" gwarantują swobodny przepływ dla większych instalacji.

Sprawdź produkt

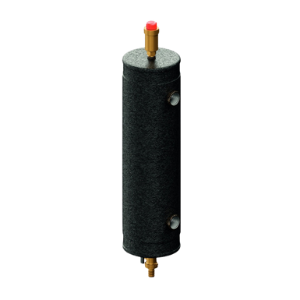

Sprzęgło hydrauliczne SHE-CD Condens do 135 kW 40/100 z ociepleniem EPP Elterm 403135

Produkt do zadań specjalnych. Sprzęgło SHE-CD Condens posiada wbudowaną kierownicę przepływu i magnes neodymowy (separator zanieczyszczeń magnetycznych). Dedykowane do kotłów kondensacyjnych dużej mocy (do 135 kW). Specjalna konstrukcja wspomaga separację powietrza i poprawia efektywność kondensacji poprzez lepsze uwarstwienie temperatur. Izolacja EPP w standardzie.

Sprawdź produkt

FAQ – najczęstsze pytania

Czy sprzęgło hydrauliczne to to samo co wymiennik płytowy?

Nie. Sprzęgło miesza wodę (ten sam czynnik krąży w całym układzie). Wymiennik płytowy fizycznie oddziela dwa układy (np. glikol i wodę, układ otwarty i zamknięty) – media się nie mieszają, wymieniają tylko ciepło.

Czy montować sprzęgło w pionie czy poziomie?

Większość sprzęgieł (jak Afriso BLH) jest zaprojektowana do pracy w pionie, co ułatwia odmulanie (dół) i odpowietrzanie (góra). Istnieją modele poziome, ale są mniej popularne.

Czy sprzęgło zwiększa zużycie gazu?

Jeśli jest dobrze dobrane i zaizolowane – nie. Wręcz przeciwnie, stabilizując pracę kotła i zapobiegając taktowaniu, może przyczynić się do oszczędności i wydłużenia życia urządzenia.

Czy sprzęgło wymaga pompy za sobą?

Tak, bezwzględnie. Sprzęgło "przerywa" ciśnienie pompy kotłowej. Za sprzęgłem, na każdy obieg grzewczy, musi być oddzielna pompa, która "zassie" wodę ze sprzęgła.

Wnioski eksperta

Jeśli masz w domu więcej niż jedną pompę (np. kocioł + podłogówka + grzejniki), sprzęgło hydrauliczne jest obowiązkowe. To polisa ubezpieczeniowa dla Twojego kotła. Modele takie jak Afriso BLH czy Keller to gotowe, estetyczne "pudełka", które rozwiązują problemy hydrauliczne, zanim te w ogóle powstaną.
